一辆行驶里程约1.7万km的2012年奥迪A6L 2.0T轿车。该车组合仪表背景照明不亮。

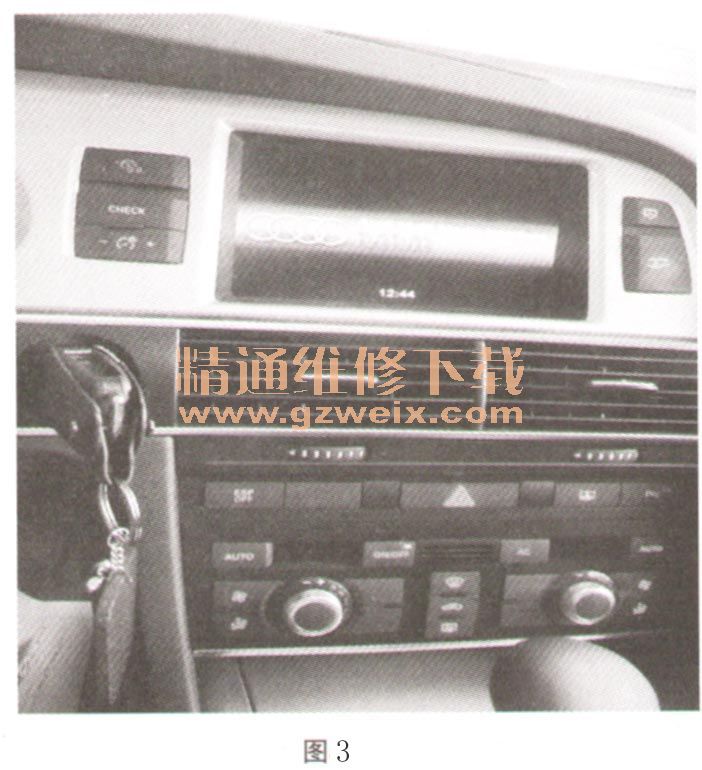

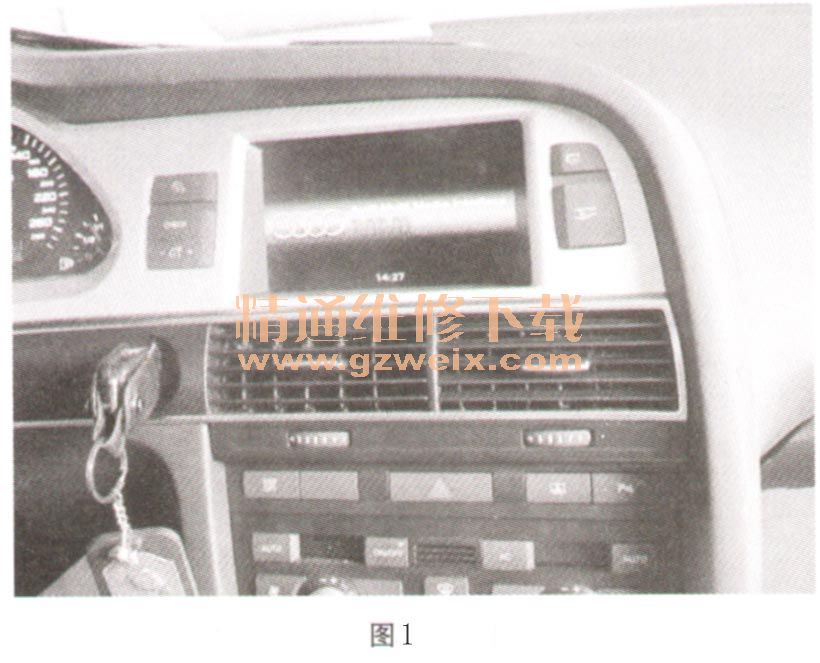

    故障诊断：（1）维修人员在做PDI时检查发现组合仪表背景照明不亮，正常车如图1所示，不正常车如图2和图3所示。





 （2）用VAS5052检查发现17一仪表板有以下故障码，如图4所示。

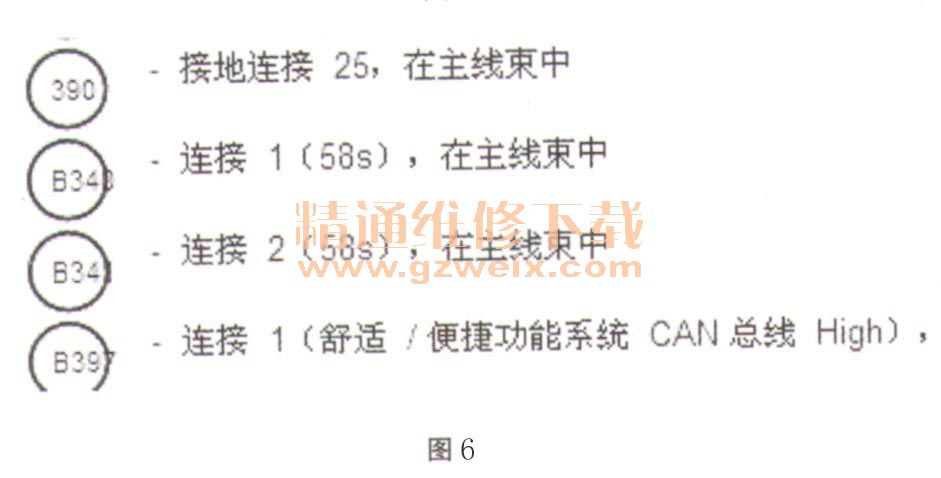

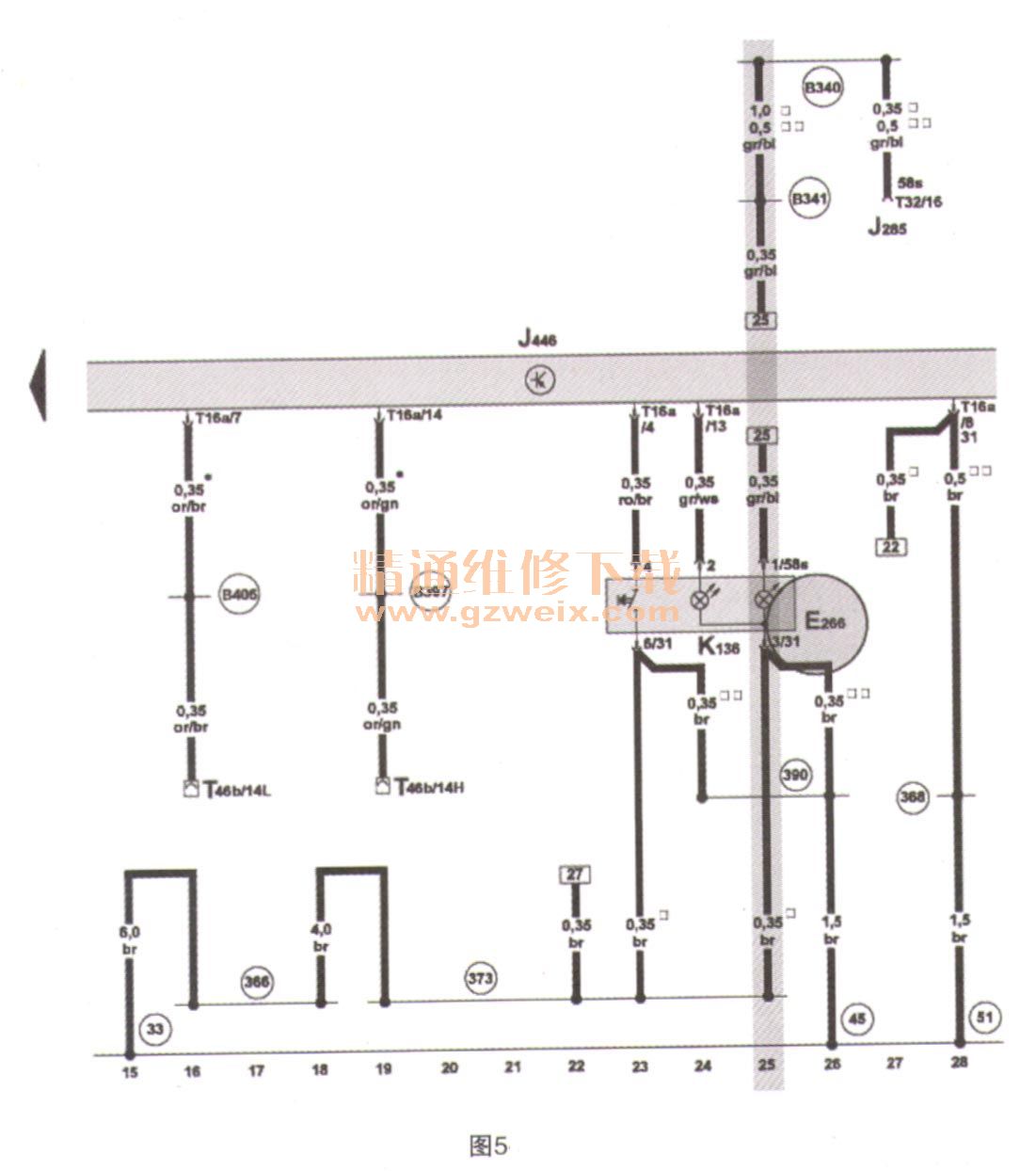

（3）根据电路图（如图5和图6所示）获知58s是从组合仪表上出来。其中相连接的控制单元有空调出风口照明、开关照明等。



（4）可能出现的原因有组合仪表、开关照明处及其线路上面。

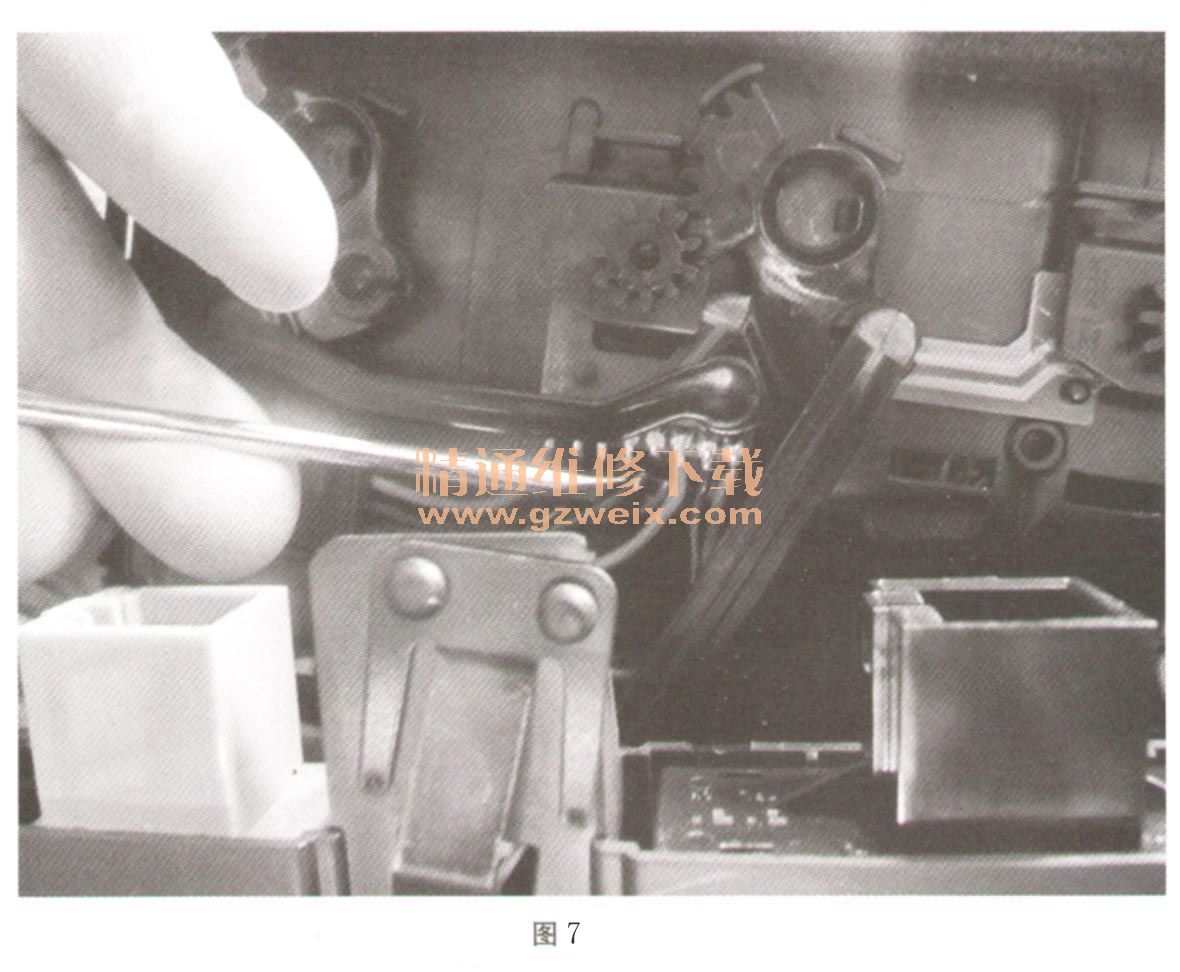

（5）经过反复的查找和分析，我们对不亮的开关按钮逐一拔下，当拔下空调出风口的插头时所有背景照明功能恢复正常了，说明故障出现在空调出风口照明处，打开以后发现故障点，如图7所示。

    故障排除：修复被短接的线。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
