一辆行驶里程约12.9万km的奥迪A6L轿车。用户反映:该车OBD灯偶尔报警。
故障诊断:(1)用VAS5052对车辆进行检测有关于凸轮轴调节阀调节过迟的故障码,按照引导性故障对其供电接地及线路进行测量正常,由于是偶发性故障分析为调节阀故障,更换后试车未出现故障,交车后3天故障再次出现。
(2)经与客户进行沟通得知,此车由于正时皮带断裂在其他维修厂大修过发动机,查看故障码与上次出现的相同。排除了线路及调节阀的故障后,分析可能为机械正时出故障,先后对正时皮带及进排气凸轮链条处的正时进行检查,未发现故障点。
(3)由于是皮带断裂导致大修,又把进排气凸轮拆下,检查是否有变形,拆下后进行对照未发现有不同处。之前对机油压力进行测量也正常。综上分析为调节器的故障,在对传感器进行安装时发现后端盖与调节器中间的密封环损坏(如图1所示),更换后多次试车故障未出现,服务顾问回访故障未再现。
故障排除:更换后端盖。

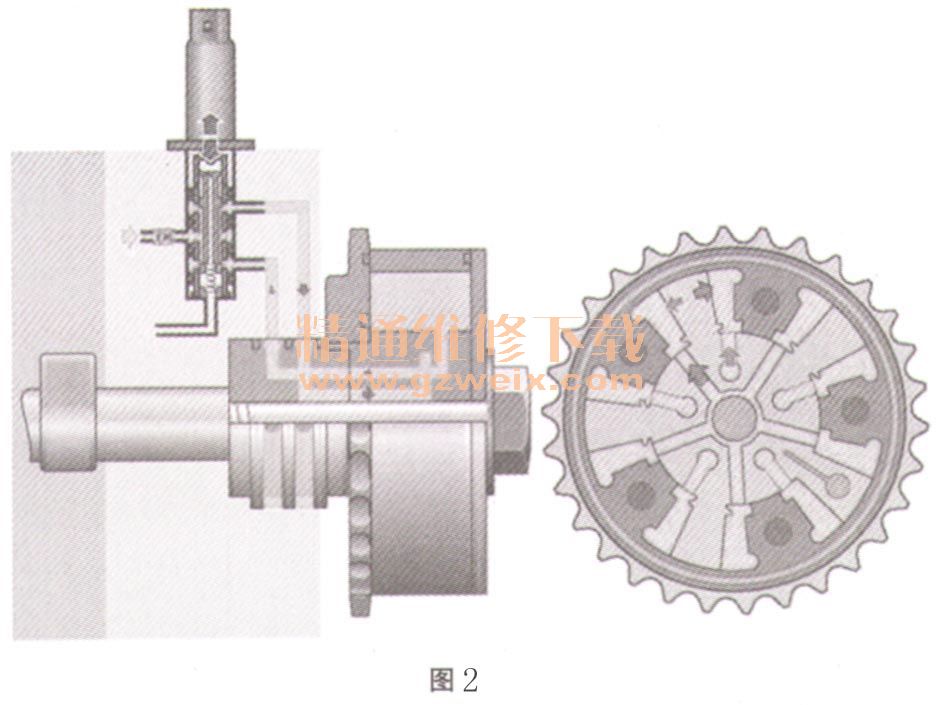

故障总结:后端盖与调节阀密封处中间密封环损坏导致泄压无法进行调节,油路图如图2所示,导致OBD灯报警。
