一辆行驶里程约19万km的奥迪A6L轿车。该车雨刮、远光灯、喇叭不工作。
    故障诊断：经确认，该车打开点火开关后雨刮、远光灯、喇叭均不工作，其他功能正常。连接5052A检测，在J518内有故障码：端子75X断路／对地短路。因雨刮、远光灯、喇叭均为J519控制，进入J519检查测量值第15组，发现打开点火开关后测量值第2组为关闭，不正常，说明J519没有收到从J518通过CAN传过来的信号，于是使以上电器不工作。测量75X继电器发现线圈电阻为500Ω，断路。
    故障排除：换75X继电器。

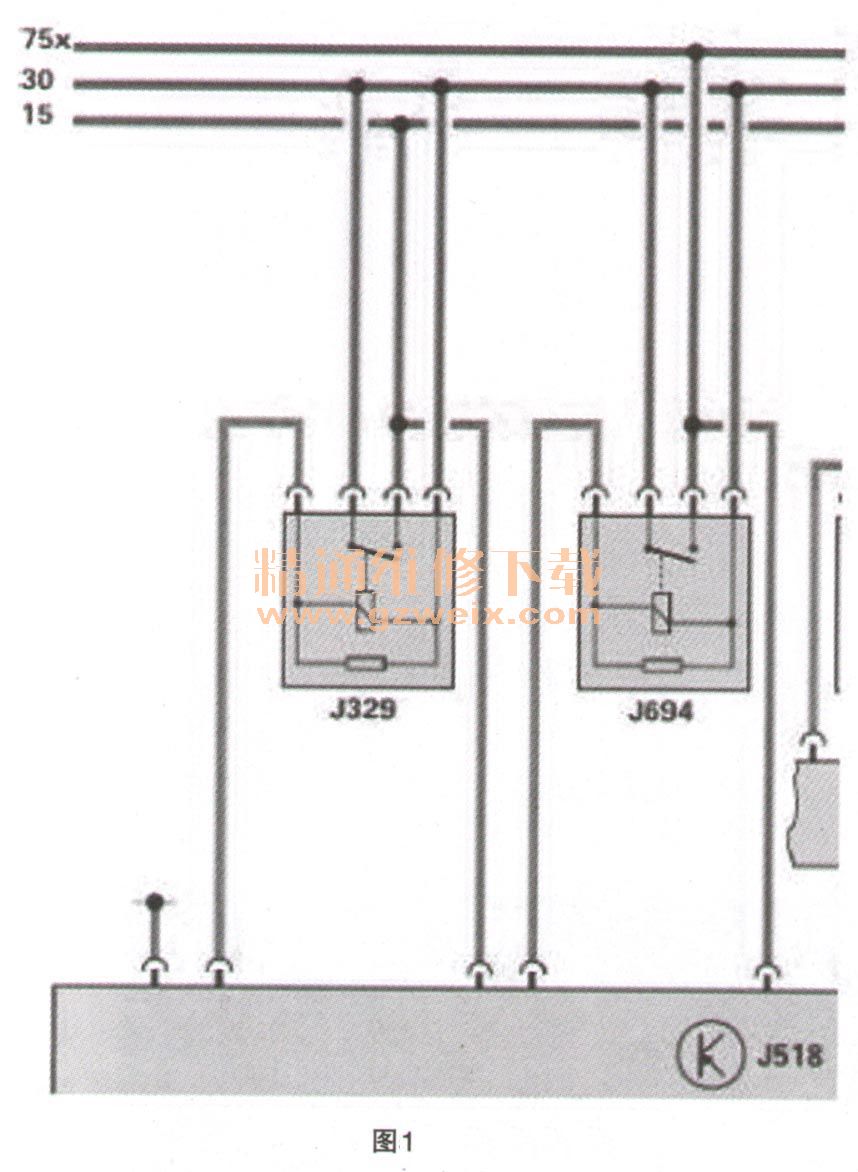

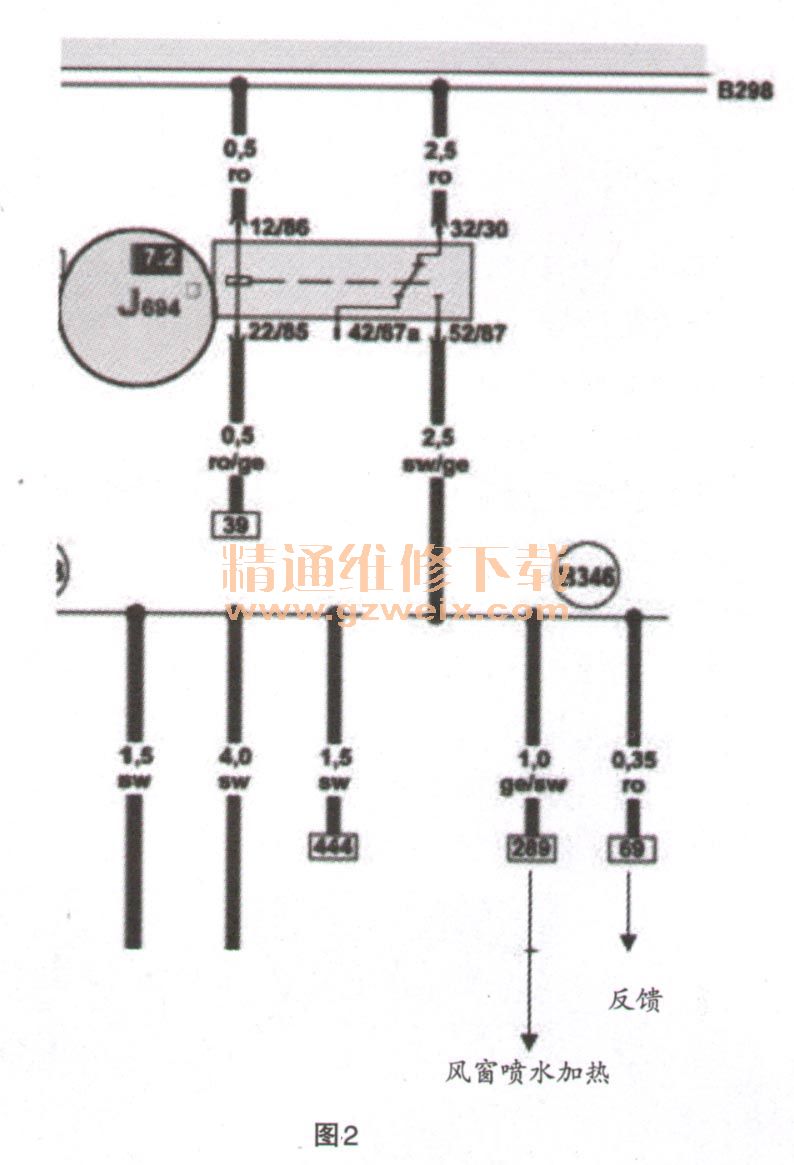

    故障总结：J518收到75X继电器接通反馈信号，通过CAN将信号传递至其他控制单元。J519未收到该信号，所以3个用电器不工作，电路图如图1和图2所示。
