一辆行驶里程约1.6万km的2012年奥迪Q5 SUV。该车导航无法定位。
    故障诊断：（1）用VAS5052A电脑检测J794，无故障。查看数据块，检测到卫星数量是。（将车停放在室内和室外一段时间，电脑显示接收到的卫星都为0）。
    （2）数据块和故障频次“经常”，分析可能故障点：天线信号源无信号、J794、线路故障、导航软件。
    （3）诊断步骤：先查TPI无相关的技术指导。由于本车无故障码提示，只能根据经验维修，先对导航软件重新安装，试车故障依旧存在。考虑维修时效性，利用替换法，将本车的天线和J794与另一台车对调，导航可以正常使用，由此确定故障点在线路上。

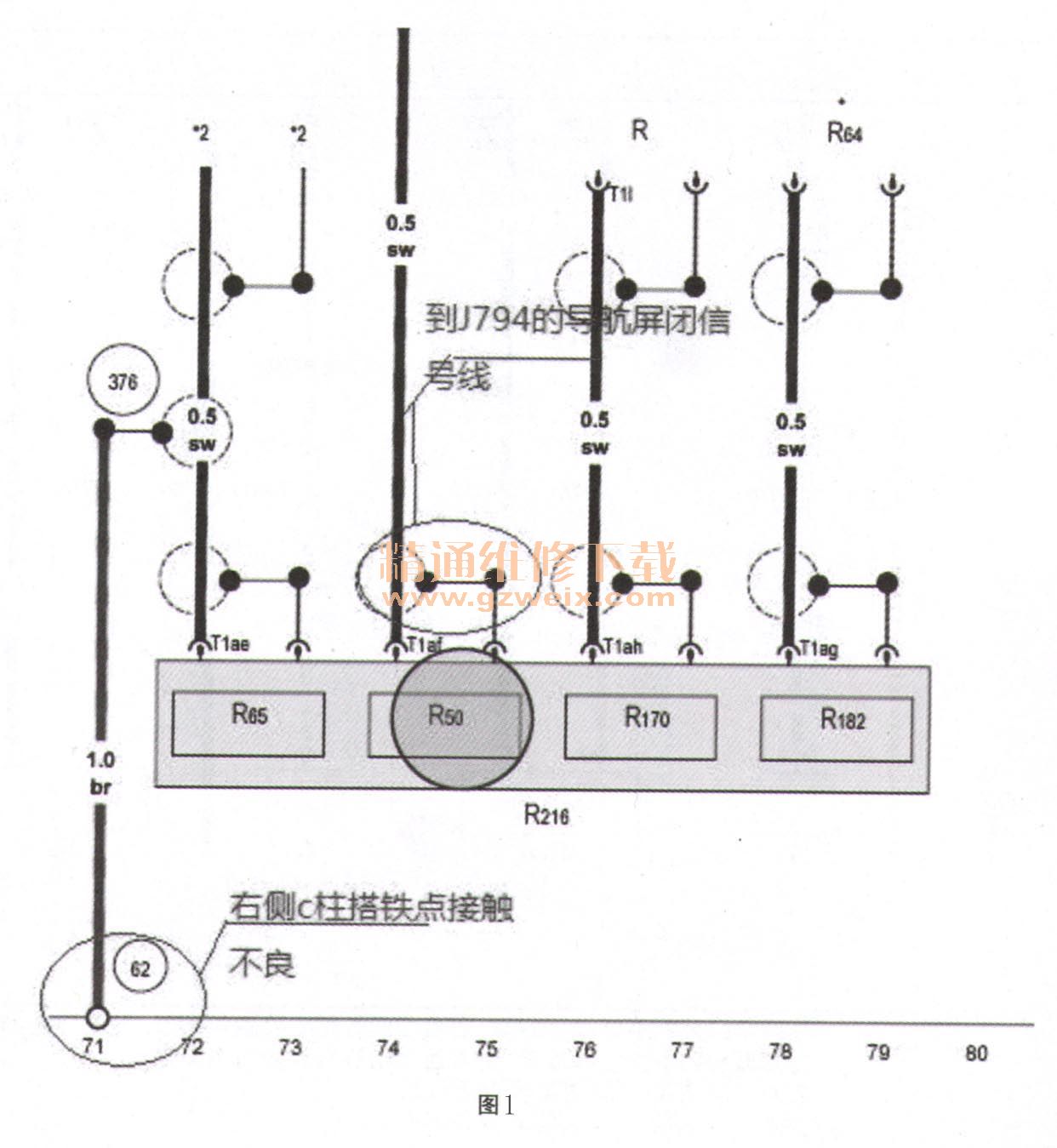

    （4）检查ELSA电路图（如图1所示），测量天线R216的屏蔽线、电话天线、卫星天线、辅助暖风装置天线，均无线路接触不良、断路一、短路等现象。量右后C柱天线R216接地点，发现搭铁接线头有点儿松动，将搭铁点的线接头除锈紧固后，试车系统恢复正常。

    故障排除：紧固线束的搭铁点。
    故障总结：不带自诊断功能的用电设备出现搭铁接触不良，在主控制单元上无法通过检测查到故障码，这给故障诊断带来了一定难度。在无任何故障码提示的情况下，一定要按厂家的指导方法先检查电路的电源线、接地线、信号线，最后再确定车上硬件设备故障。
