奥迪A6L轿车空调不制冷、胎压报警
来源:汽车维修技师  作者:佚名  2015-08-09 10:17:06

    一辆行驶里程约1.6万km的奥迪A6L3.0T轿车。该车空调不制冷,胎压报警。

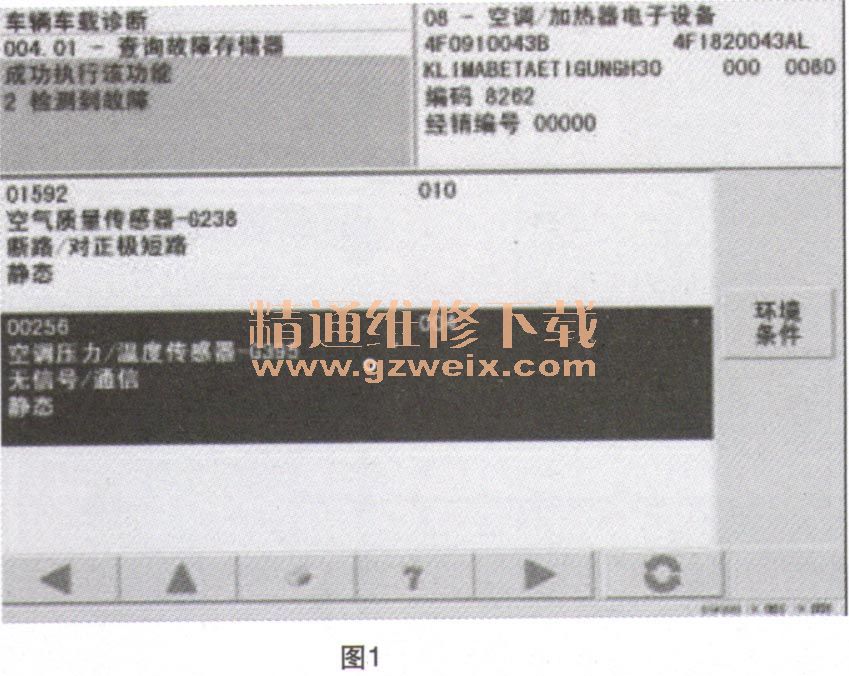

    故障诊断:(1)、用5052检测,发现08中有空气质量传感器G238断路时正极断路,空调压力/温度传感器G395无信号通信(如图1所示),4C一轮胎压力检测器2无法到达(如图2所示),17仪表板中与轮胎压力检测的故障码。MMI显示屏中胎压检测选项为灰色。



    (2)首先检查空调,用5052读取空调压力,压力为51 bar,所以怀疑空调压力开关有故障,更换压力开关后故障依旧,故障码没有消失。

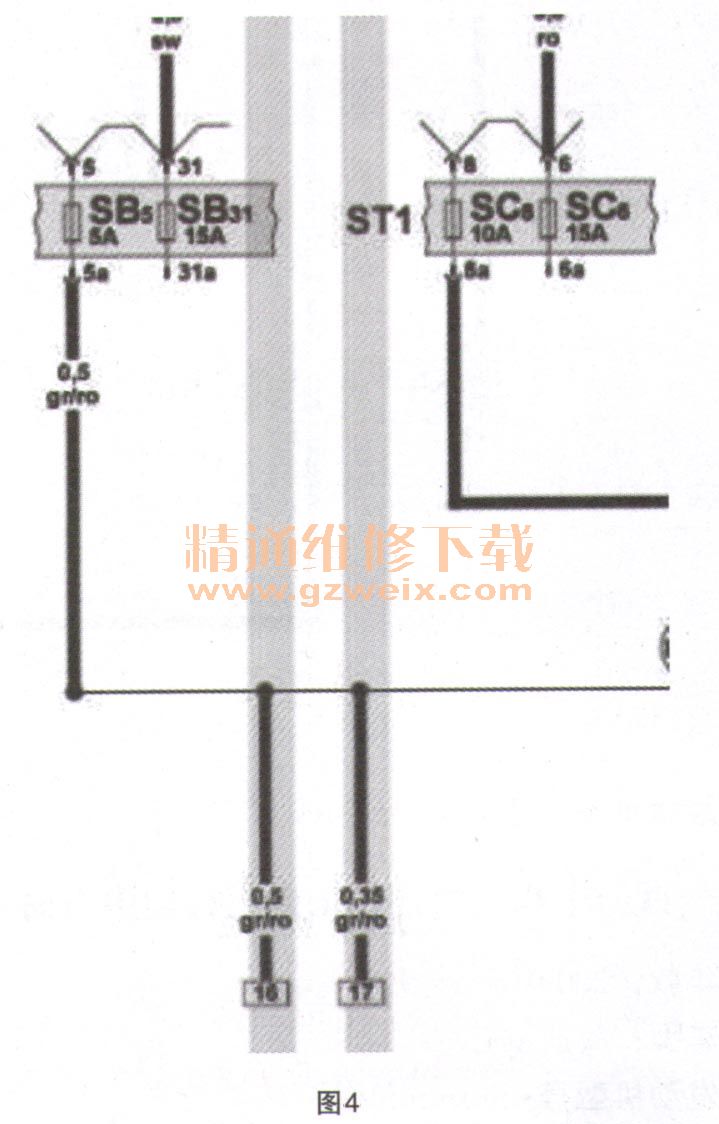

   (3)观察故障码,可以发现G238和G395故障是同时出现的,所以应该是电路方面有问题,查询电路图如图3和图4所示。



    (4)查询电路图后发现,G238和G395均通过保险丝SB5,检查SB5发现保险丝熔断,更换保险丝后故障码消失,空调工作正常。
    (5)更换保险丝后空调故障消失,同时胎压报警也消失了,MMI显示屏中胎压监测选项也可以选定了,查询电路图发现,2011年之前的C6中没有胎压监测控制单元2 (J793 ),只有胎压监测控制单元J502.新款C7中才有J793,没有J502。

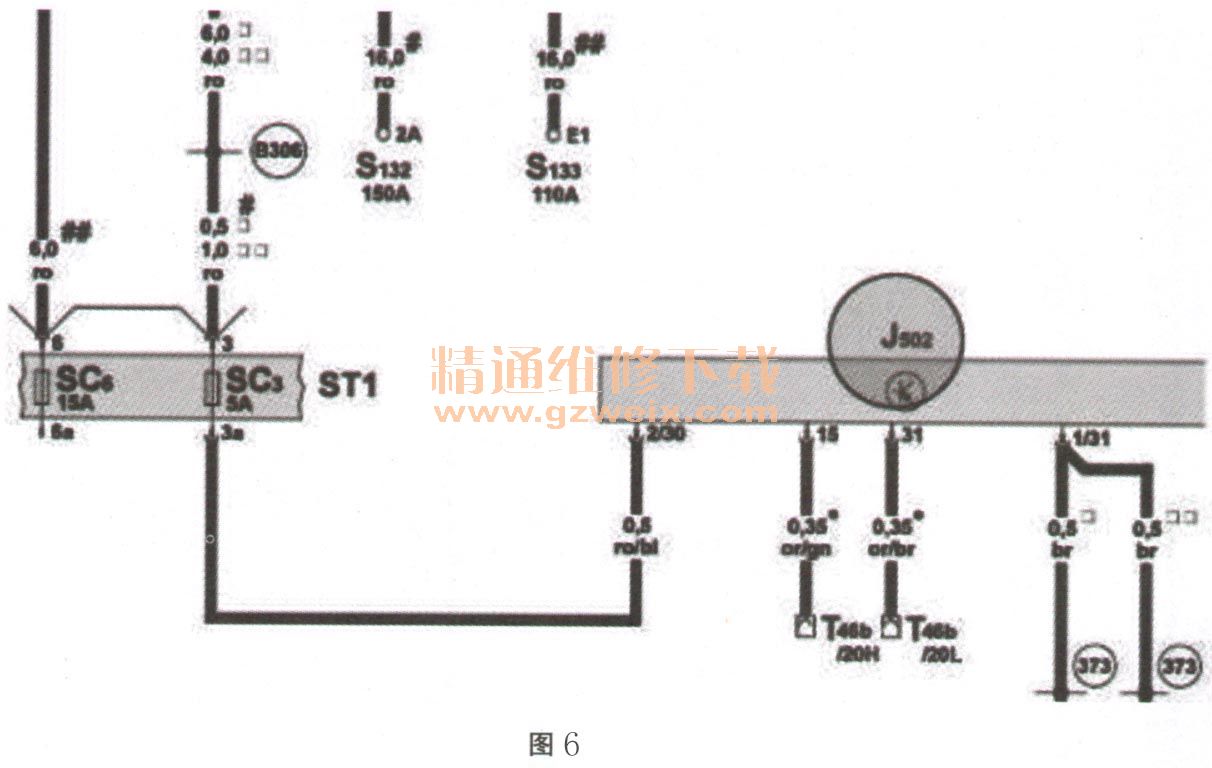

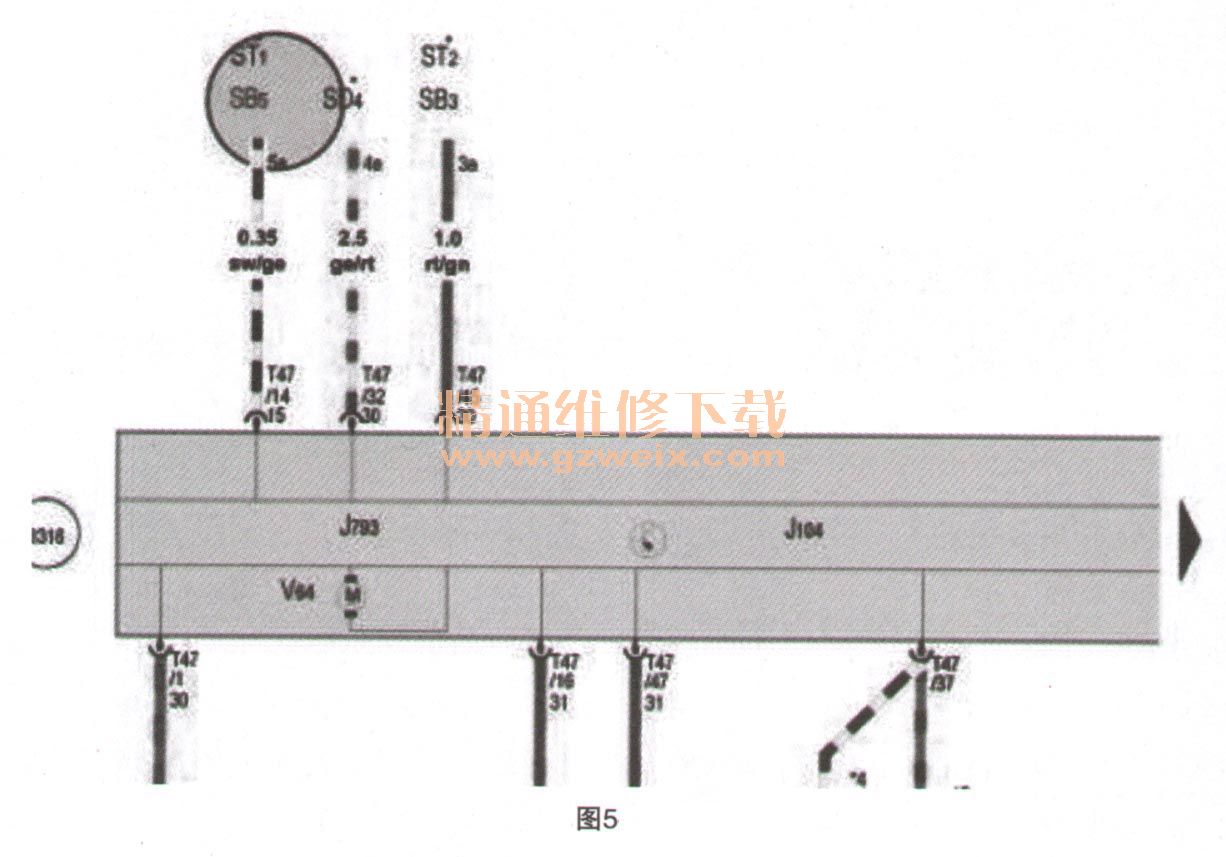

    (6)电路图中发现C7的J793所连的保险丝为SB5(如图5所示),而C6的J502所连的保险丝为SC3(如图6所示),而17一仪表板中所报的故障码为与轮胎压力监测控制单元2无信号通信。所以G238、G395和J793所用保险丝应该都是SB5。



    故障排除:更换保险丝SB5。
