一辆行驶里程约5.8万km的2011年奥迪Q5 2.0T SUV。该车开空调时，仪表台中部所有出风口不出风。
    故障诊断：客户反映空调制冷效果差，经我站维修技师进行检查，发现仪表台中部所有出风口不出风，用VAS5052A进行引导性故障查询有故障码：00710、 00711、 00712、 00713、 00714、 00716、 01187、01274、 01809一所有翻板电机无信号通信，01087—未进行基本设置，基本设定／匹配没有或不正确。

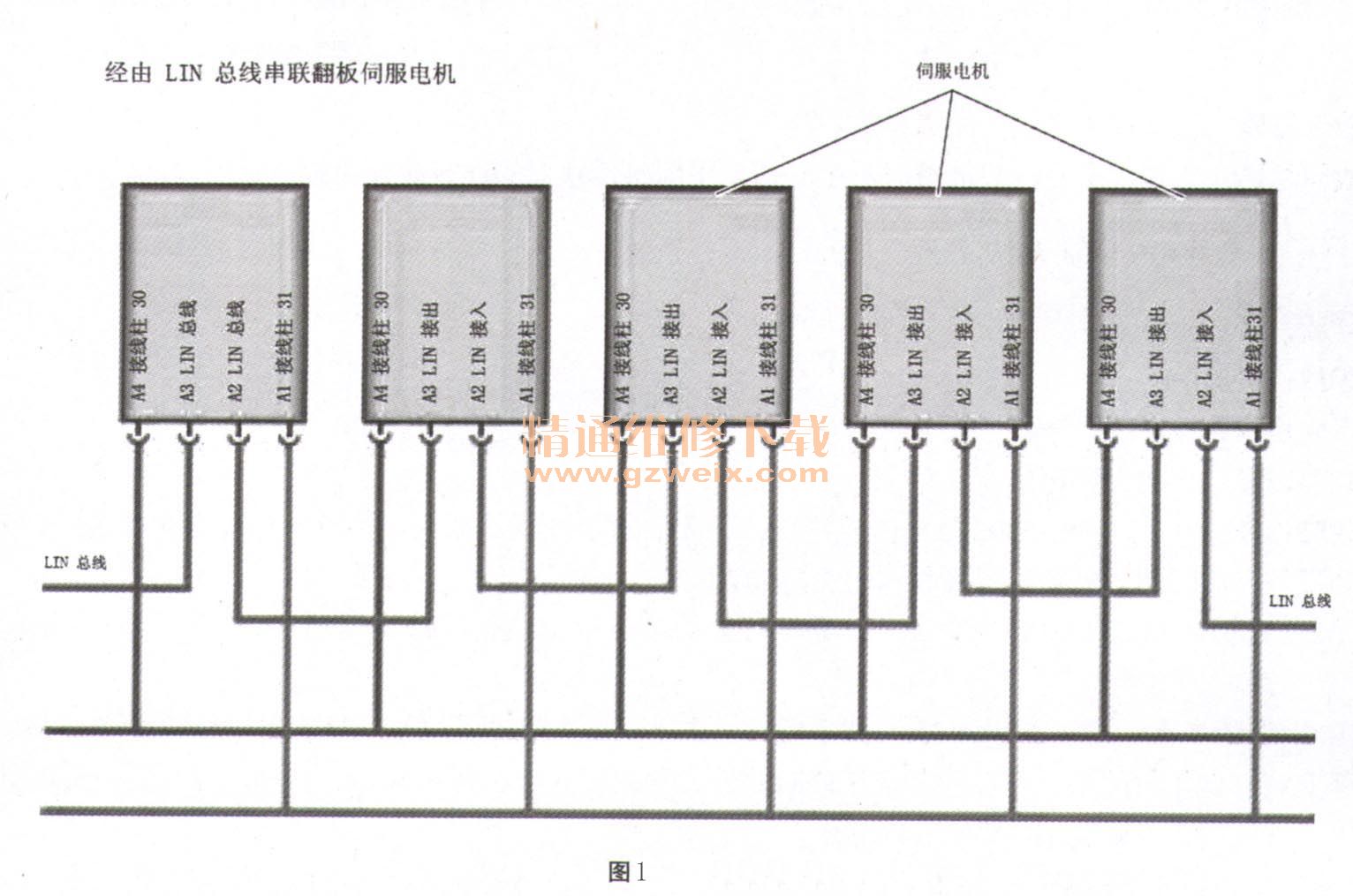

    根据导航生成测试计划进行检查。首先清除故障再次检测，清除故障时这些故障都无法清除，Q5上的所有这些伺服电机串联在一起，通过一根独立的LIN总线进行控制（如图1所示），任何一个电机有故障都会导致出风口不出风，把翻板电机插头逐个拔下，故障依旧。根据电路图对所有电机的线路进行检查，供电和接地均正常。重新安装好所有电机插头进行基本设置时无法进行，故障依旧。考虑到空调的主控单元是J255，会不会是控制单元本身有故障。对控制单元的供电及接地进行检查，一切都正常。用替换法找了个同样的J255装车进行匹配，故障排除。

    故障排除：更换空调控制面板J255。
    故障总结：在进行维修时必须要搞明白各个部件及工作原理，才能更快更准确地找出故障并排除故障。
