奥迪Q5右侧日间行车灯闪烁
来源:汽车维修技师  作者:佚名  2015-08-14 06:37:01

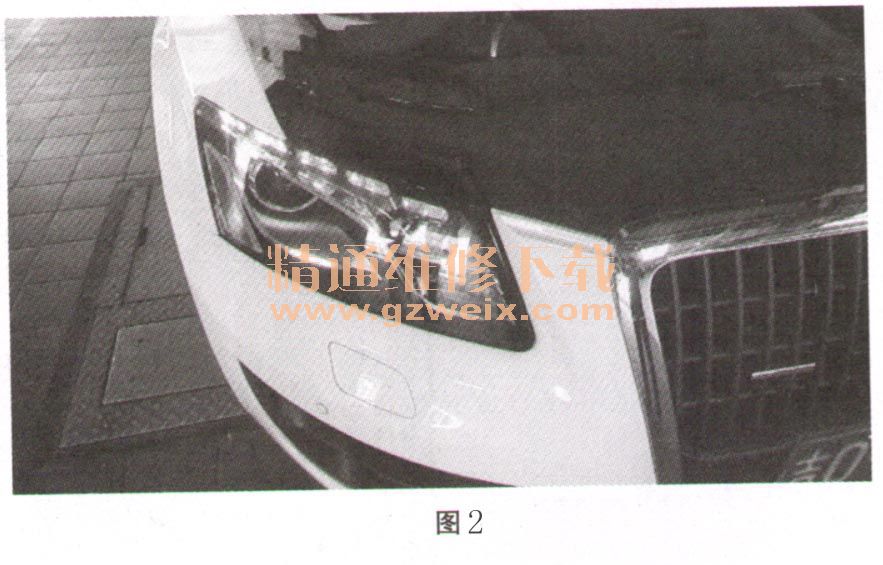

    一辆行驶里程约1.3万km的2012年奥迪Q5 SUV。该车右侧日间行车灯闪烁,闪亮状态如图1所示,正常状态如图2所示。

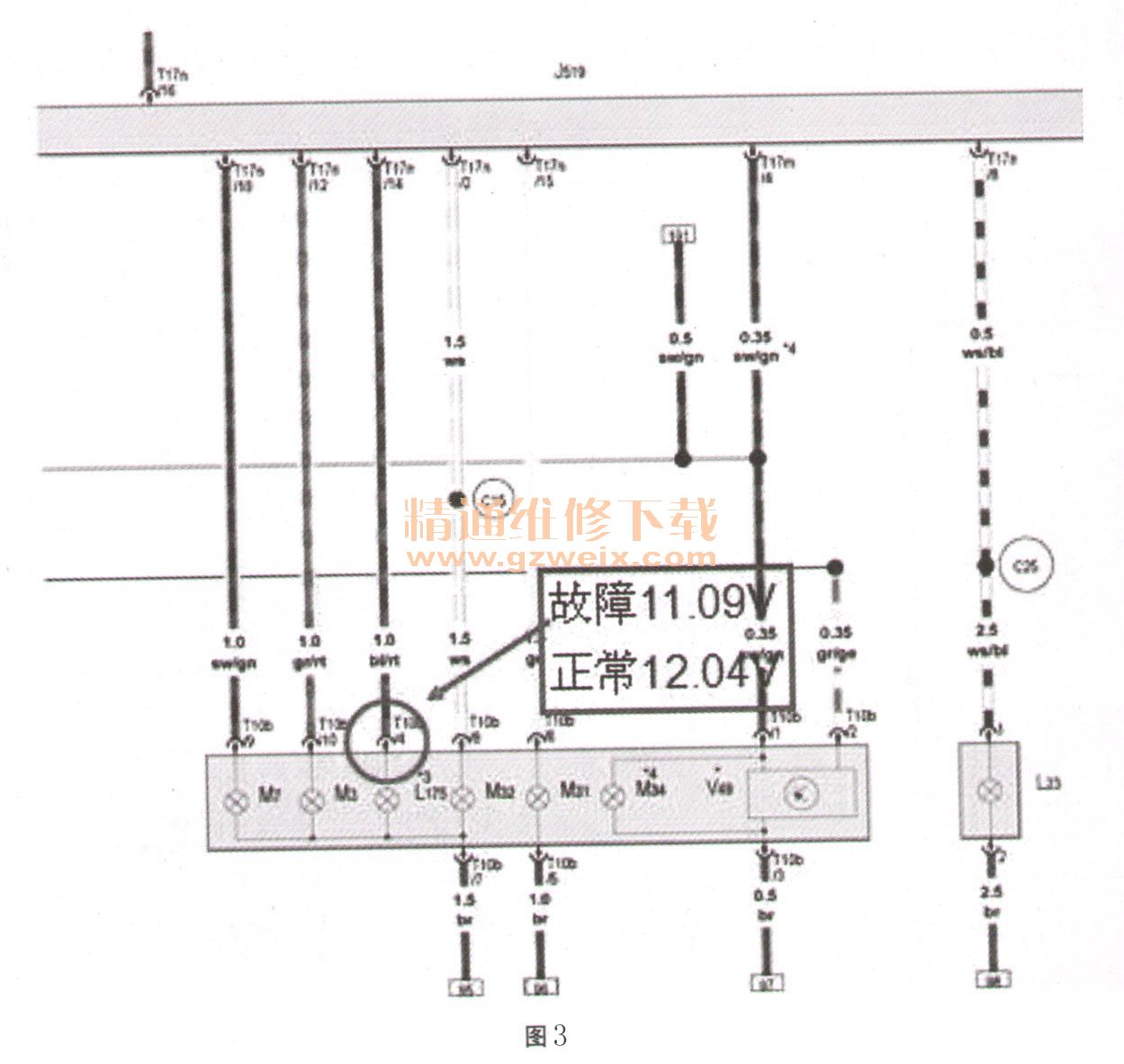

    故障诊断:检查发现该车在打开夜行灯时,右侧LED灯光闪烁,在大灯打开和日间行车灯单独工作时不闪烁。拆检大灯更换大灯,故障消失。使用一段时间故障又出现,根据电路图(如图3所示)测量线束发现大灯插头T10b/4电压低于电瓶电压,为11.09V(如图4所示),打开大灯时测量该线脚为12.04V(如图5所示),怀疑J519内部供电故障,拆解J519,发现内部进水,电路板腐蚀(如图6所示)。







    故障排除:更换J519。
    故障总结:仔细检查,确定故障位置。细致查找避免疏忽大意。
