一辆行驶里程约4.5万km的2010年奥迪Q5。该车倒车雷达功能失效。
    故障诊断：（1） 5052检测，网关多个控制单元检测到故障：电缆停车／手制动控制单元J540无信号／通信，仪表板数据故障，制动控制单元无信号/A信等多个故障码，停车辅助控制单元显示无法到达。
    （2）做故障导航，根据导航提示，读取行驶系／仪表数据总线上当前的CAN通信，测量结果显示，停车辅助设备为0，不正常。

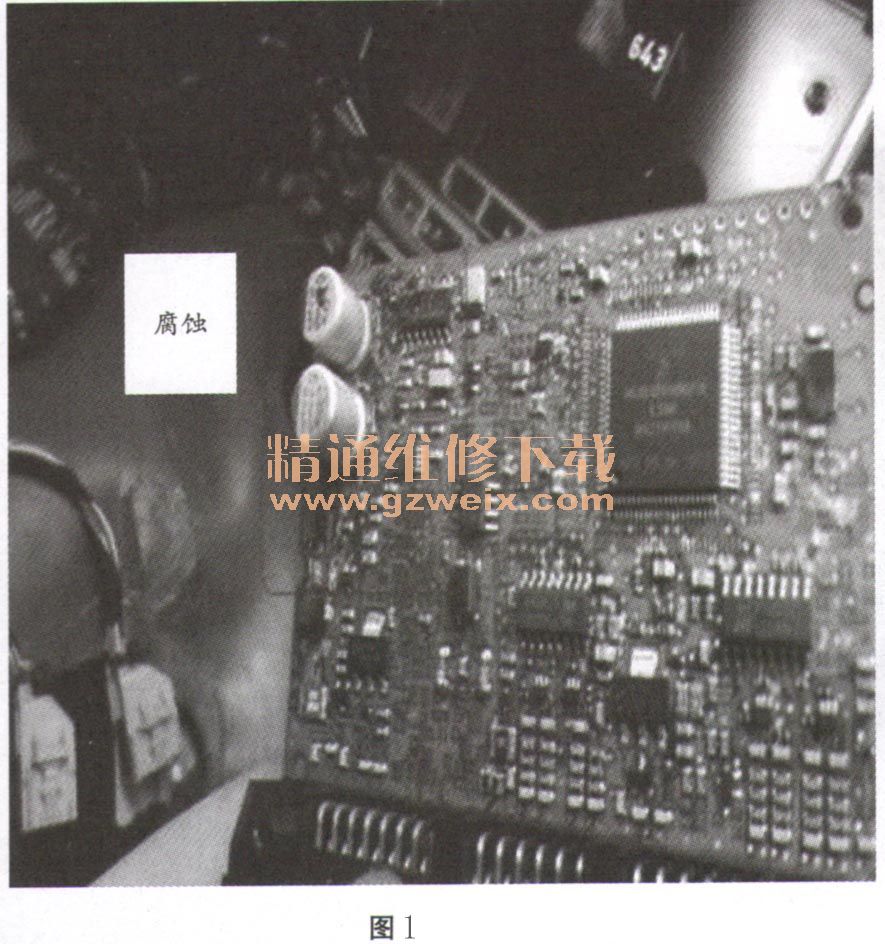

    （3）停车辅助控制单元装在后备箱内右侧，拆检发现后备箱右侧有大量积水，拆装发现停车辅助控制单元内部进水腐蚀（如图1所示），手制动控制单元已泡于水中应无法拆开，无法判定内部是否进水。后经拆检，发现漏水点位于天窗右后侧夹层，天窗排水管接口正常，水顺着饰板刚好流到停车辅助控制单元上。

    （4）对天窗进行进一步拆检，未发现有破损，因客户抱怨较大，后更换天窗总成故障排除。
    故障排除：更换天窗总成、停车辅助控制单元、手制动控制单元。
    故障总结：分析原因为天窗框架连接处密封不严（如图2所示），造成天窗排水时有一部分水渗漏到车内。


    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
