一辆行驶里程约1.6万km的奥迪Q7 3.0TDI SUV。该车柴油发动机故障灯报警。

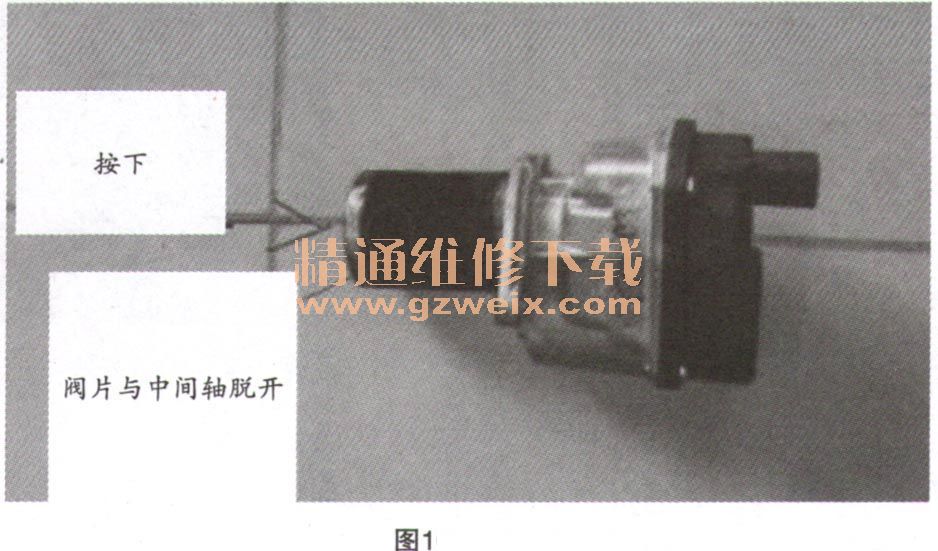

故障诊断:怠速时仪表上燃油预热塞指示灯闪烁,行驶中引擎没动力,发动机转速始终不能超过2500r/min,连接5052A有两个故障码P046000废气再循环传感器1不可信信号和P040300废气再循环阀功能失效。检查EGR废气再循环伺服电机及传感器V338电路,供电/接地,位置传感器信号线及废气再循环伺服电机线连接正常,没有问题。按ELSA拆装步骤顺序,单独拆下废气再循环伺服电机V338装置,中间阀片与其轴头端部已部分脱开(如图1所示),阀盘片已经有些偏斜。

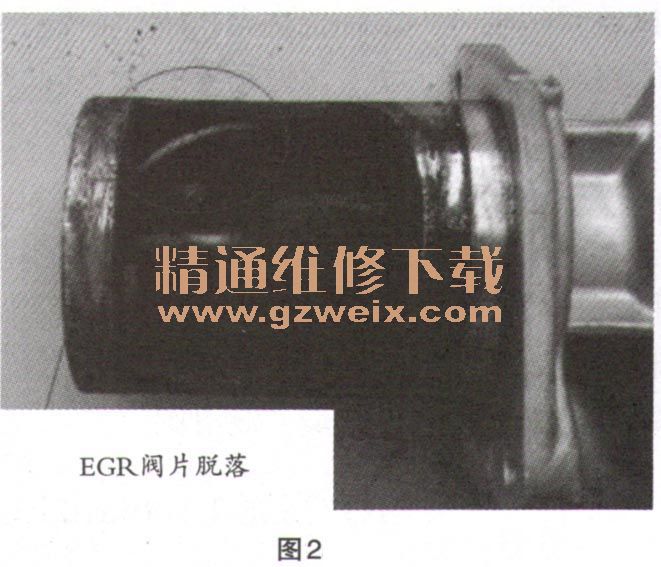

用手指将阀片对准轴头端部用力按下,阀片与轴基本按牢,然后用手指在其内侧向外推阀片,怎么也推不动,以为故障排除了,装复试车,刚发动发动机时怠速工况没问题,急加速后仪表预热指示灯开始闪烁,故障照旧。再次将废气再循环阀伺服电机V338拆下,阀片已经彻底从阀杆轴上脱开了(如图2所示),卡在一边,仔细看盘片中间孔与其轴头不是铆接,焊接工艺好像是摩擦焊接,由于是焊接质量问题,两工件之间焊接不牢固,由于此刻阀盘片与其轴头脱开,阀盘片被卡在一侧,废气再循环阀始终处于直通开启状态。

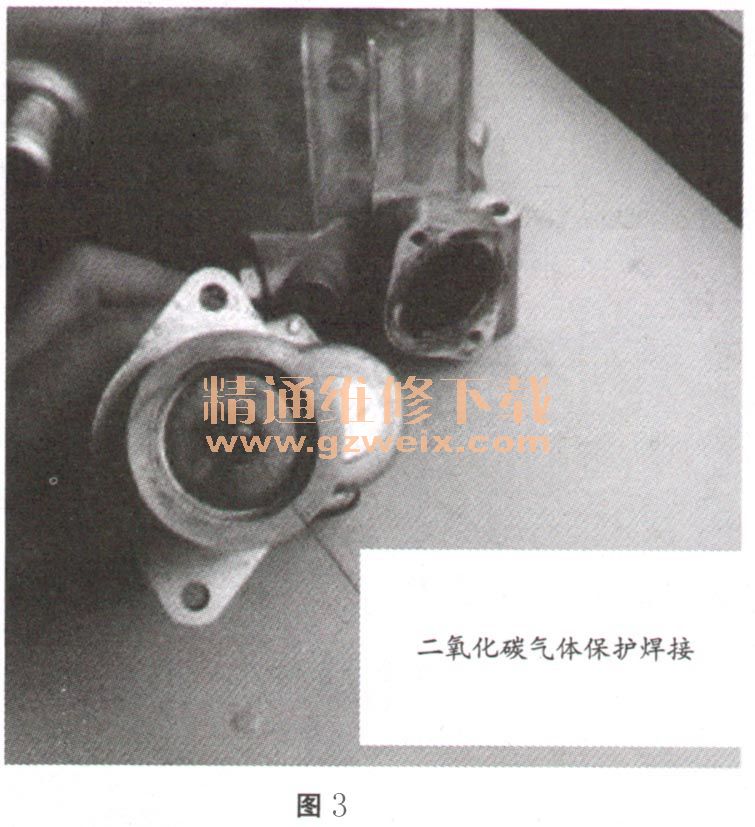

由于该车行驶里程较短,客户抱怨较大,要求3天内必须交车,否则要求退车,而备件部给的答复是全国无货,订货周期不详。对此我们决定只能修复该件,将阀盘片孔对准电机轴插进去,用二氧化碳气体保护焊在其轴/盘片中间孔接触端面焊接两个点(如图3所示),检查确认两工件焊接牢固,认为废气再循环阀V338没问题,可以装车。上路试车,动力强劲,经过长距离行驶,发动机运转正常,观察数据流废气排放再循环电磁阀打开关闭均正常。至此,故障排除,可以交车。经车主使用后电话跟踪,车主反馈到目前为止,车子再也没出现故障。
故障排除:修复EGR阀。
相关资料:2014年最新奥迪原厂维修信息系统ELSA 5.1
