一辆行驶里程约2.7万km的2012年奥迪Q5。该车开大灯按喇叭时LED灯闪烁。
    故障诊断：（1）开大灯按喇叭时LED灯闪烁，该车为2012款Q5，检查老款Q5按喇叭时无此现象，仔细听发现老款Q5喇叭声比较沉闷，2012款Q5喇叭声音较为僚亮，正好车间有一前部撞坏的Q5事故车，试将事故车喇叭安装在该车上，按喇叭时LED灯工作正常。

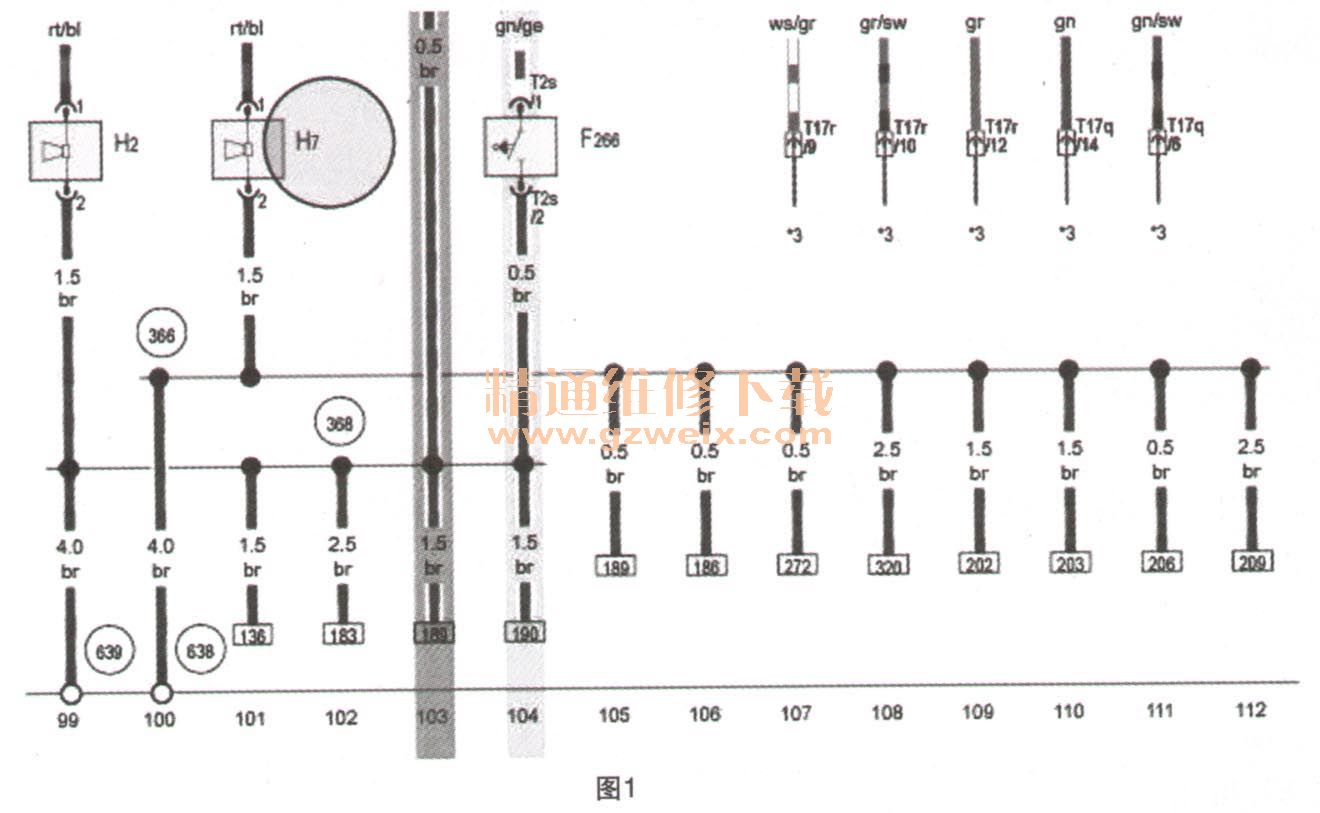

    （2）查找电路图（如图1和图2所示）发现喇叭与大灯共用一根接地线，分析认为由于2012款喇叭声音较响，功率较大，导致按喇叭时该接地线电压降较大，造成电压不稳。由于LED灯亮度只有30%，对电压变化较为敏感，所以按喇叭时会出现闪烁现象。



    （3）装回原车喇叭，将喇叭地线直接在喇叭支架上搭铁（如图3所示），故障排除。

    故障排除：将喇叭接地线直接在喇叭支架上接地。
    故障总结：喇叭功率太大引起同一地线的LED灯电压不稳。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
