一辆行驶里程约3.5万km的奥迪Q7 3.0 SUV。该车事故修复后，仪表故障灯报警，右侧LED灯不亮。
    故障诊断：首先用5052检查，J519中记录有右侧大灯电源模块一J668无信号／通信静态故障码。根据故障码分析，产生故障现象的原因有：
    （1）右侧大灯供电及线路。
    （2）J519控制单元故障。
    （3）右侧大灯总成内部故障。

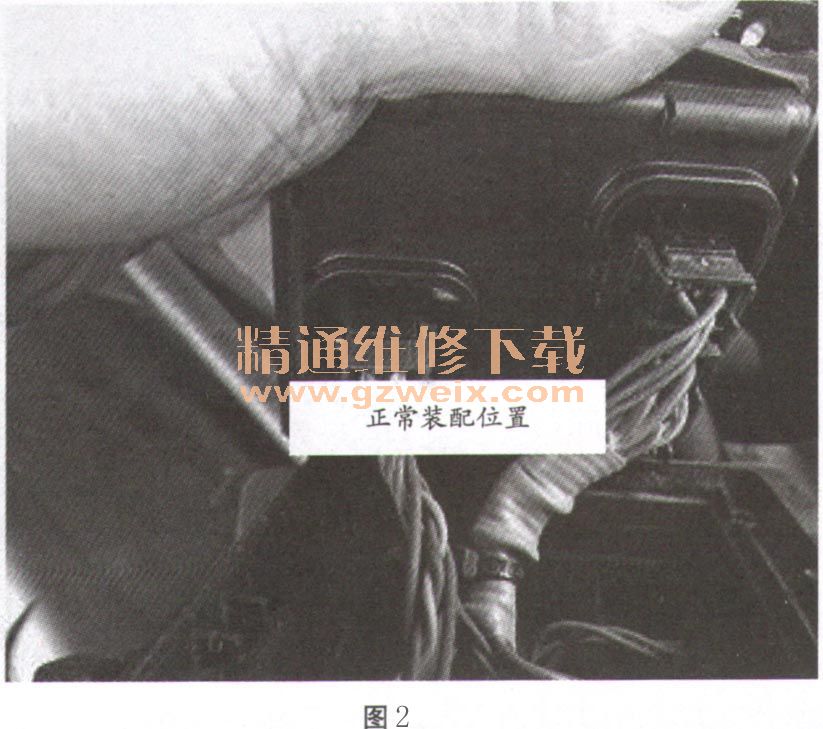

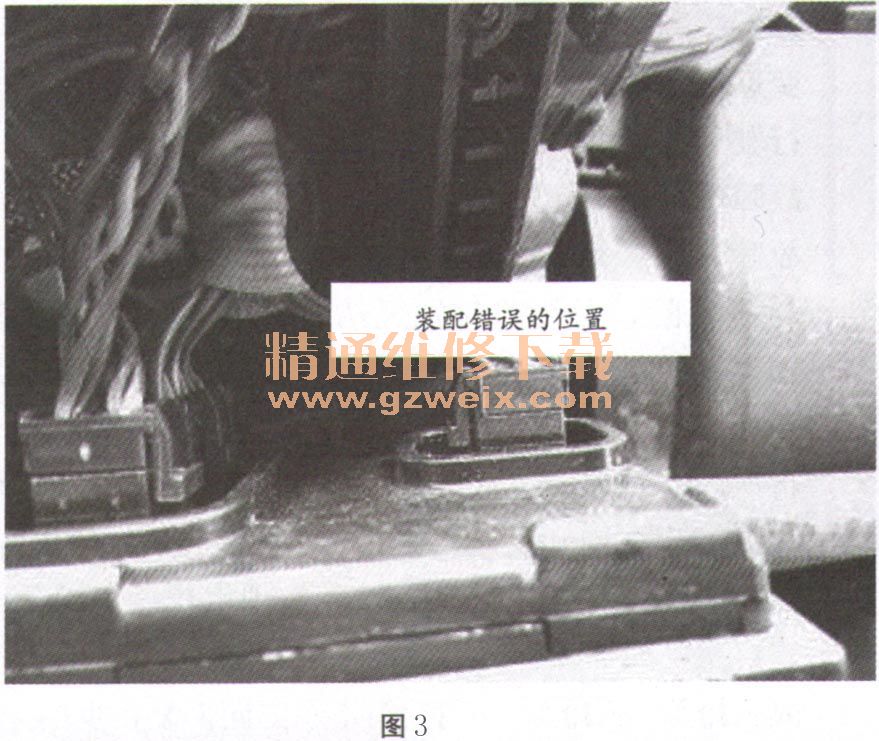

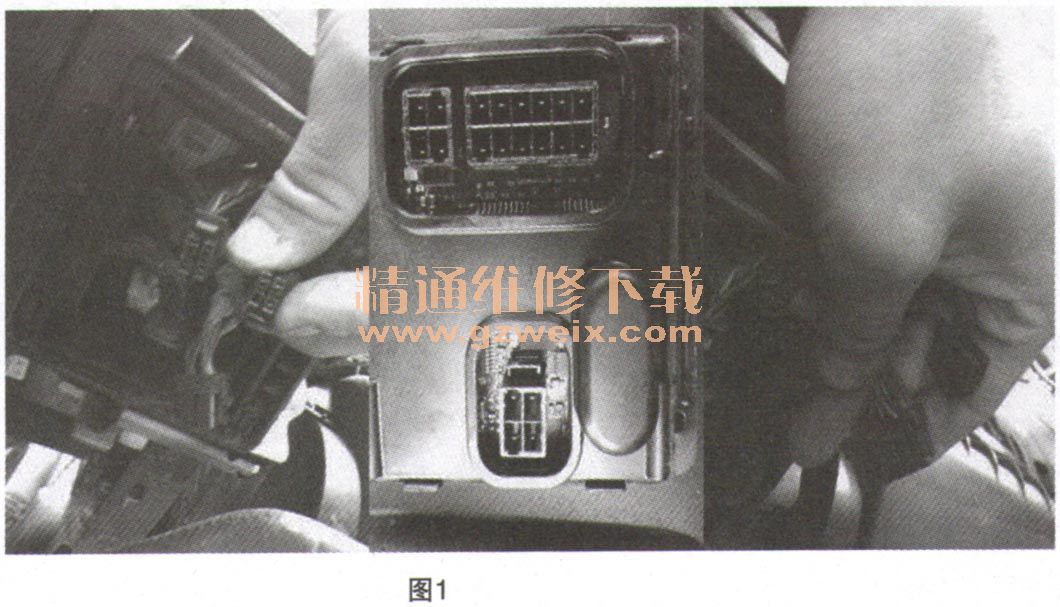

    通过逆向维修，先将左右大灯直接调换，再次检查故障码，此时变为左侧LED不亮，由此可以直接排除线路和控制单元。接着拆开右侧大灯上的LED控制模块仔细检查，发现LED控制模块上的插头，有两个插头形状一样。但是插头中的线束数量不同，一个三针，一个四针（如1图所示）。同时三针脚的插头与另一组12针脚插头线束末端用胶带粘在一起。可以明显看出这是装配错误造成的人为故障，如图2和图3所示。





    故障排除：调整右侧大灯LED功率模块的插脚位置。
    故障总结：虽然看似非常简单的一个故障现象，但实际工作中已经遇到3例。再次提醒饭金师傅们在工作中多加注意。
    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
