一辆行驶里程约2.4万km的2011年奥迪Q7。该车后视影像系统不显示，黑屏。

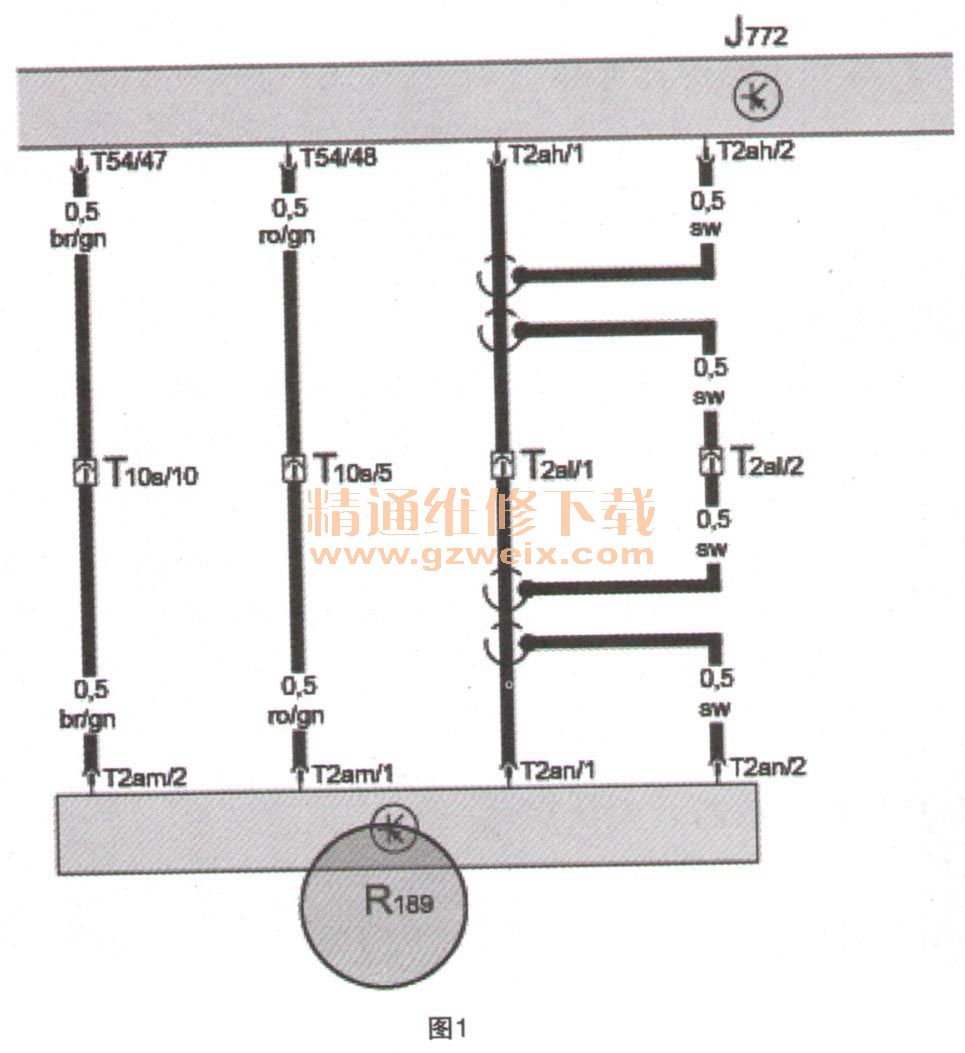

    故障诊断：首先用5052检测，发现地址码6C有“视频输入1对地短路”静态故障。查看电路图（如图1所示），调换车摄像控制单元J772的搭铁进行测量，未发现异常。拆下后备箱盖板对其视频线进行检查，发现内芯、外圈皆导通，且电阻值正常。尝试更换控制单元J722，故障依旧。根据测试计划提示，判断应该为线路问题，再次对视频线进行测量，发现视频线本身短路。由于第一次测量时的疏忽从而增加了故障判断的时间及工作量，综上判断由于视频线内外线路短路导致信号失真，挂入倒挡后部显示黑屏。

    故障排除：重新外接视频线。
    故障总结：由于行李箱线束无法单独订购，对一些不影响安全的线路进行修复。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
