一辆行驶里程约8.9万km的2009年奥迪A6L轿车。该车MMI黑屏，断环诊断无法执行。

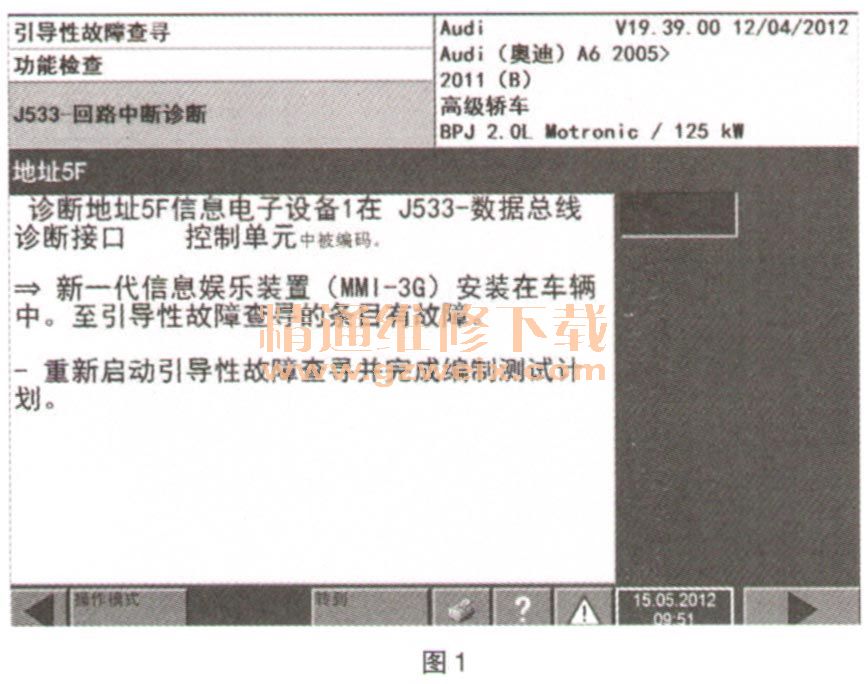

    故障诊断：MMI黑屏，重启无效，保险正常。用VAS5052检测：在网关内有光纤数据总线短路的故障码。做断环诊断不能执行，提示：重新启动引导性故障查询并完成编制测试计划，如图1所示。按照提示重新做引导性故障查询，断环诊断仍然不能执行。等待VASPC数据更新数次，现象没有改变。

    故障排除：（1）转到：车辆系统，如图2所示。

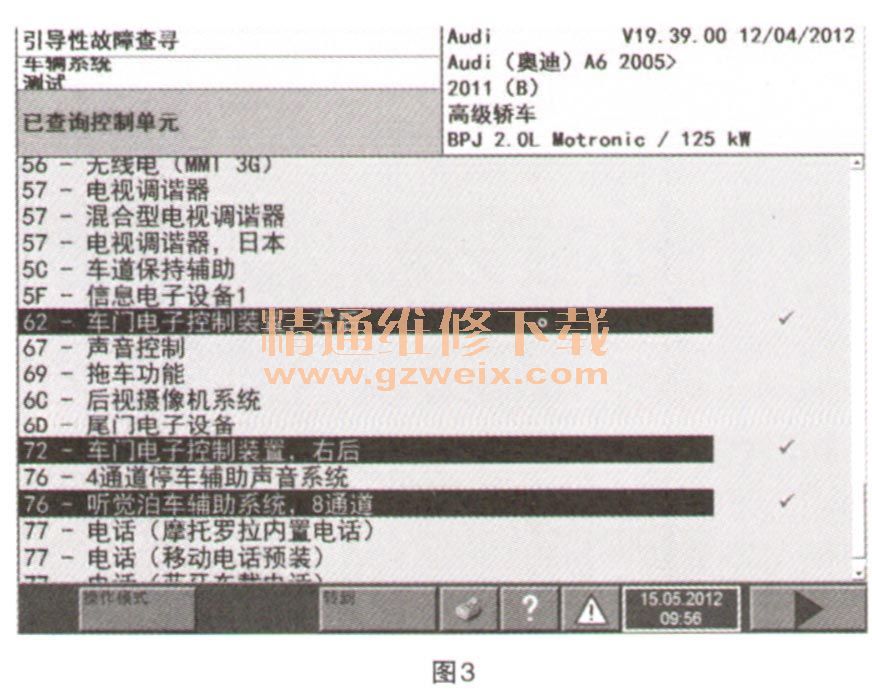

    （2）手动选择5F（或07），如图3所示。

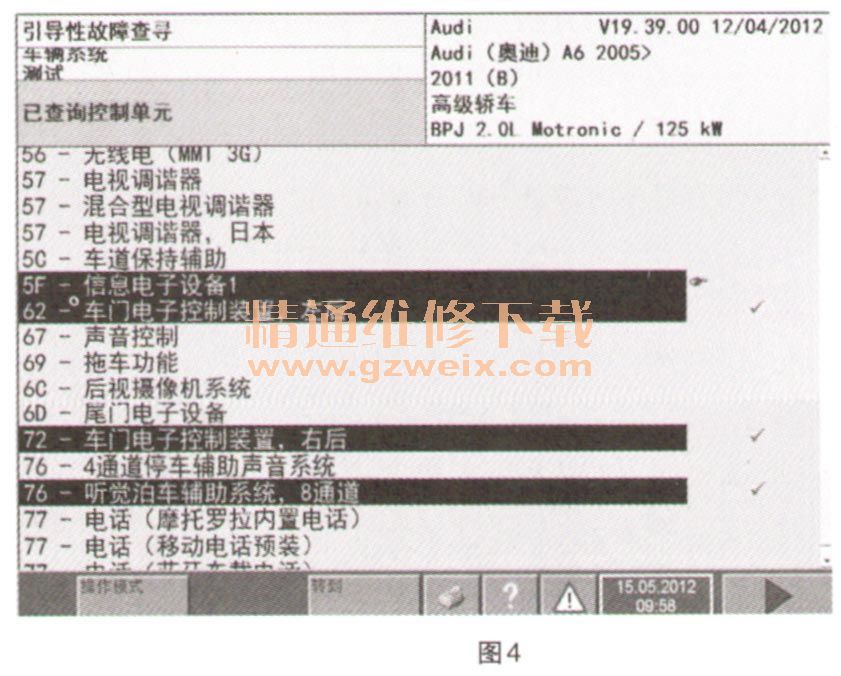

    （3）选上5F后点击右箭头（下一步），如图4所示。

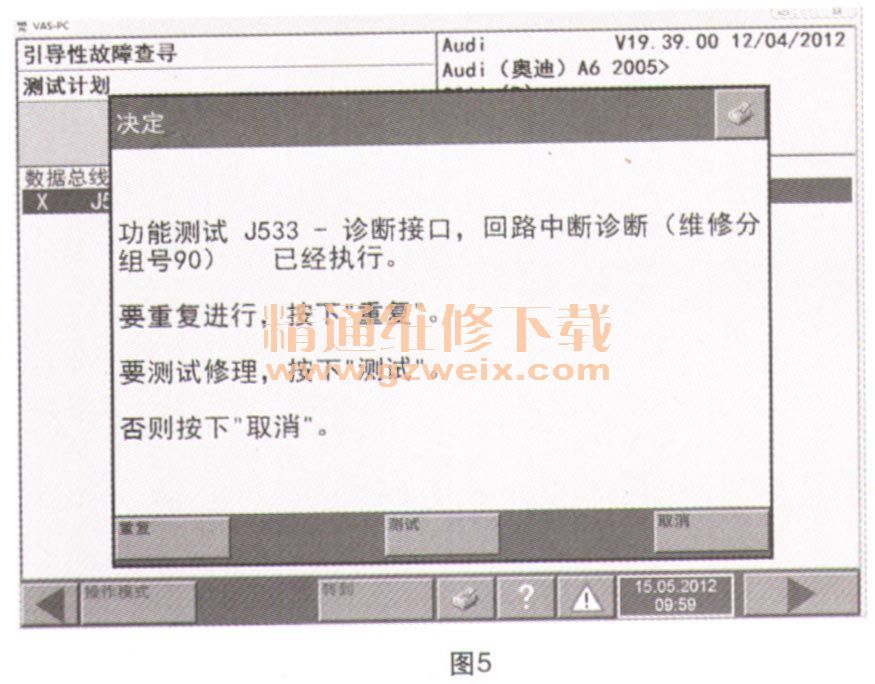

    （4）再次执行断环诊断，如图5所示。

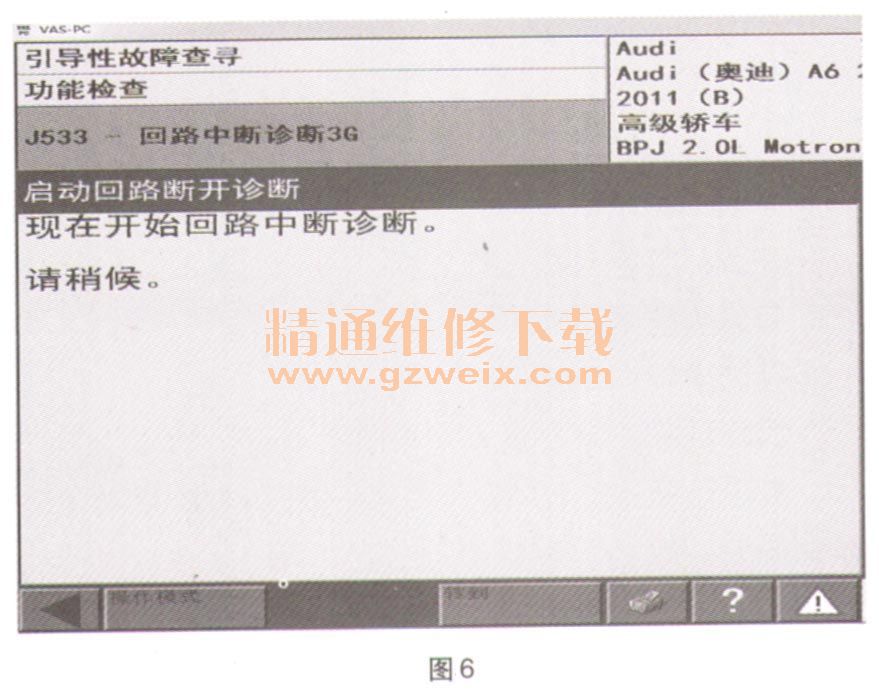

    （5）此时可以正常执行断环诊断，如图6所示。

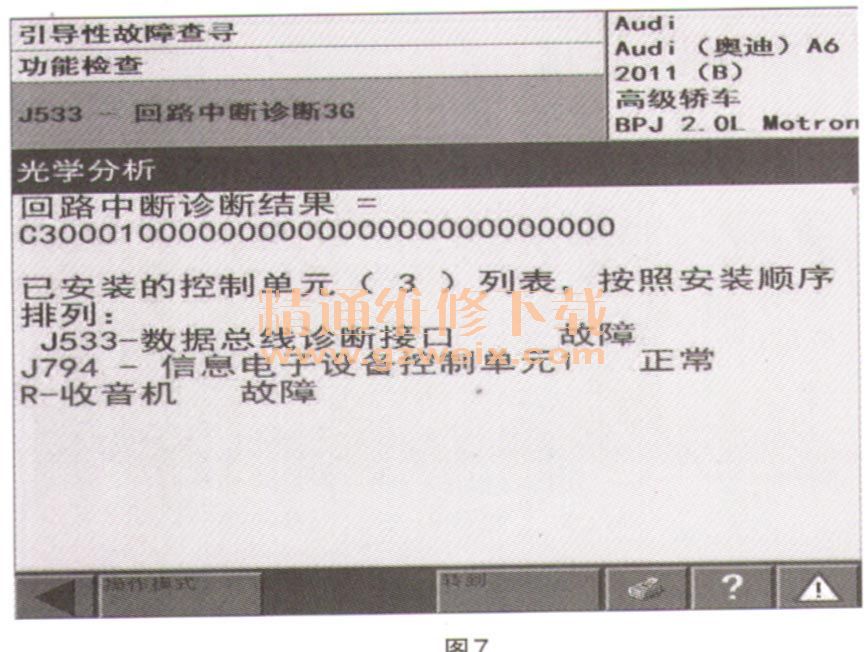

    （6）断环结果有了，如图7所示。

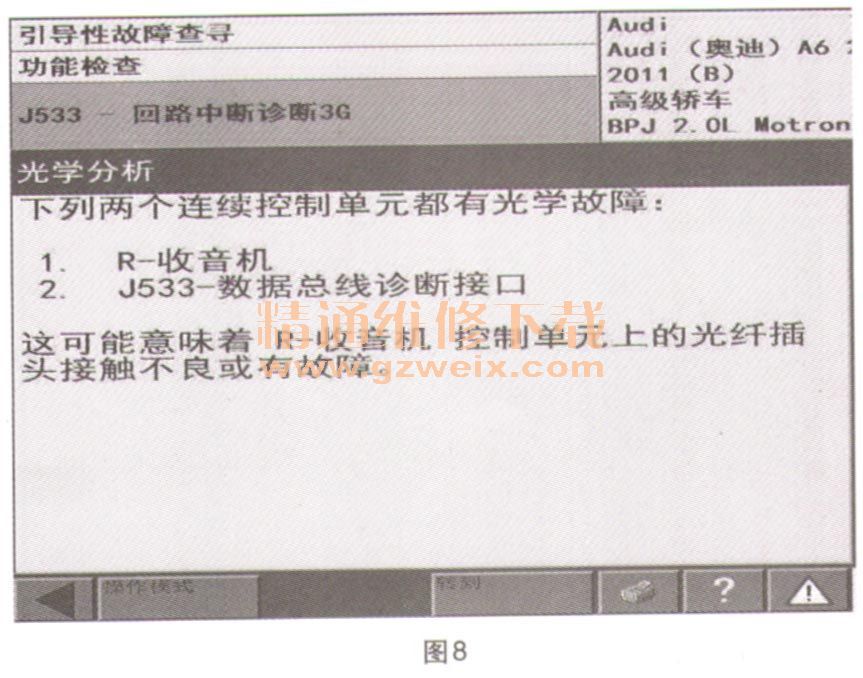

    （7）拔掉插头，如图8所示。

    故障总结：由于C6存在MM12代和3代两种系统，当光纤短路时（黑屏），诊断电脑不能确定本车安装的MMI主控制器的地址，所以无法执行断环诊断。手动选择后，诊断电脑可以正常执行断环诊断。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
