一辆行驶里程约10恨km,配置2. 0T电控发动机和自动变速器的奥迪A6L轿车。用户反映:该车启动发动机并打开空调系统,鼓风机不工作,空调制冷功能失效。

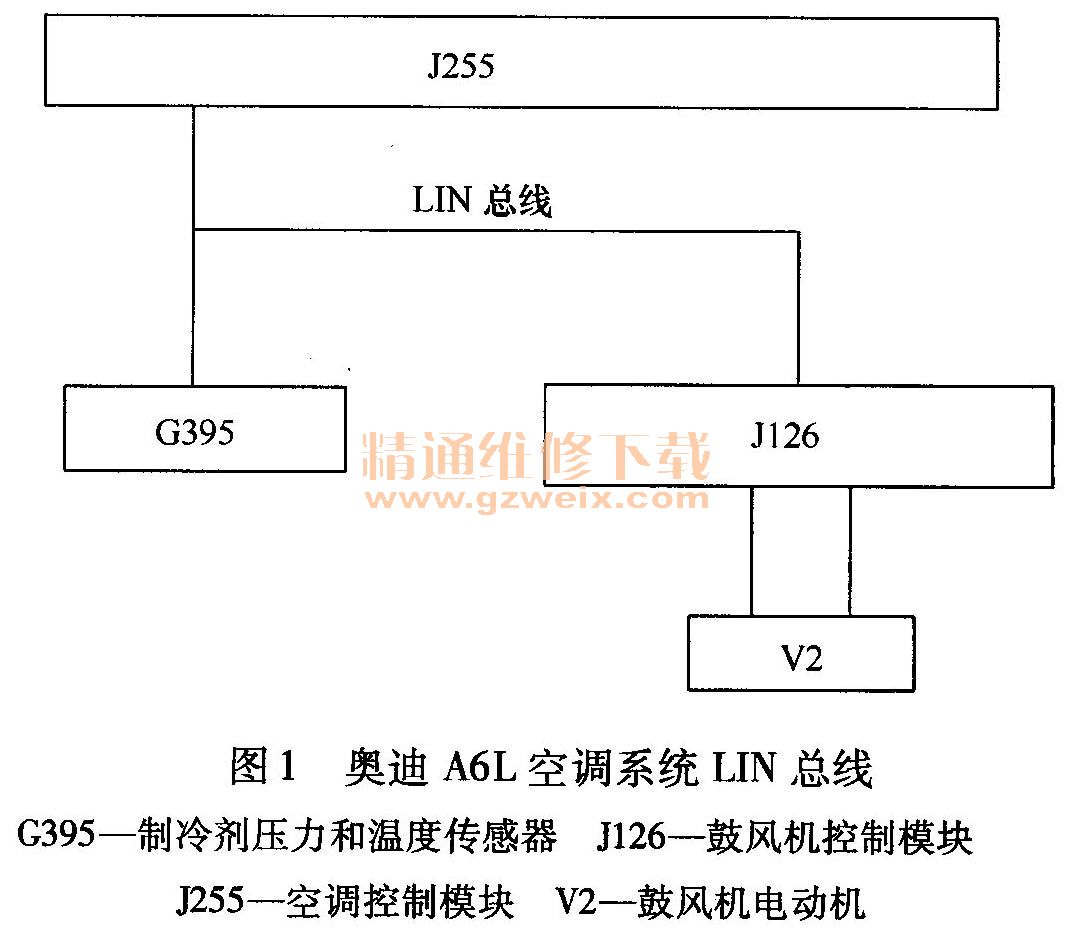

故障检修:检查全车熔丝及供电线路,没有发现异常现象。结合故障症状进行分析,认为电气方面的问题比较大,于是使用诊断仪对空调系统进行自诊断,结果有一个故障码,内容为本地数据总线电气故障。清除故障码,该故障码无法清除掉,说明故障真实存在。查阅相关电路图(图1)得知,空调系统内部的LIN线与3个部件相连—空调控制模块J255、鼓风机控制模块J126及制冷剂压力和温度传感器G395。使用万用表测量LIN总线电压,结果为0V,正常时应为12V左右,说明LIN总线存在对地短路故障。检查线路连接情况,没有发现短路现象。拔下制冷剂压力和温度传感器,LIN总线电压恢复正常。更换制冷剂压力和温度传感器,重新抽真空并加注制冷剂,试车,故障症状完全消失,检修工作结束。
LIN总线的部件以并联方式连接在一起,空调控制模块是LIN总线的主控模块,它向LIN总线提供工作电压。当LIN总线出现短路或断路故障时,相关数据无法传输,由此会产生多种连带故障。本例故障原因是制冷剂压力和温度传感器内部电路对地短路,LIN总线电压变为0V,由于鼓风机控制模块也连接在LIN总线,因此出现鼓风机失效的连带故障。
