一辆行驶里程约3万km的奥迪A6L 2.0 TFSI轿车。该车仪表盘提示“启动许可系统故障”。

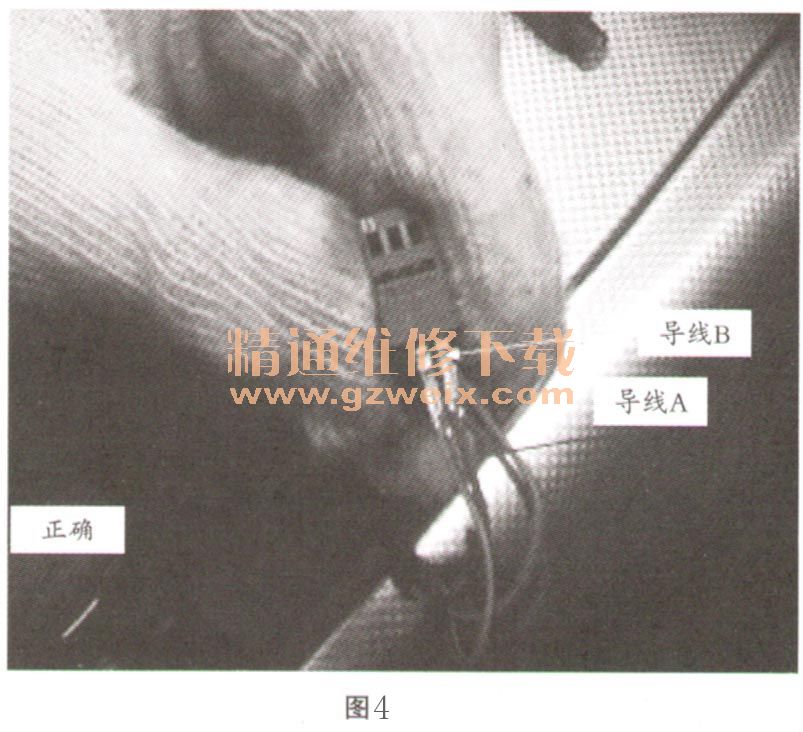

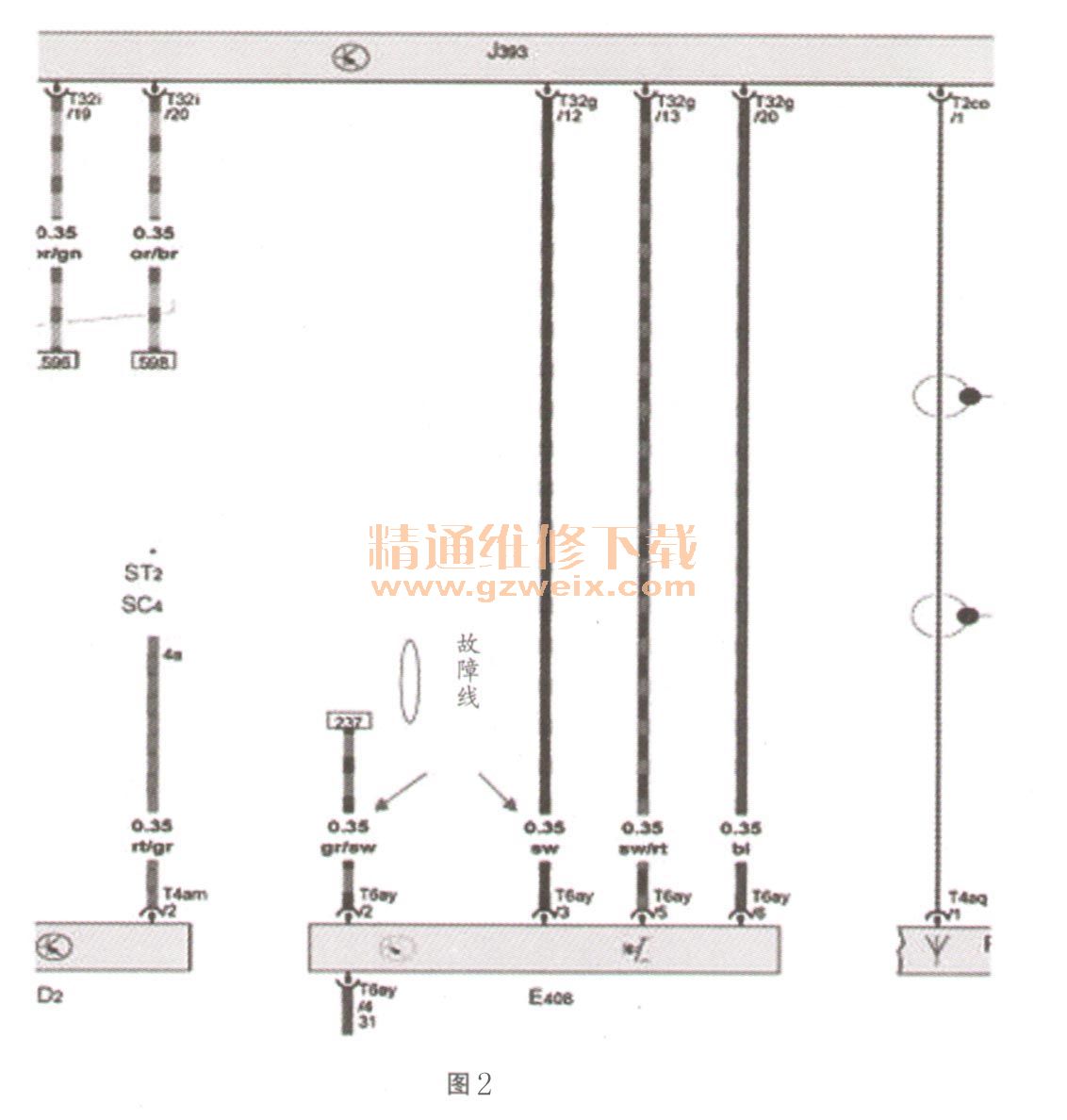

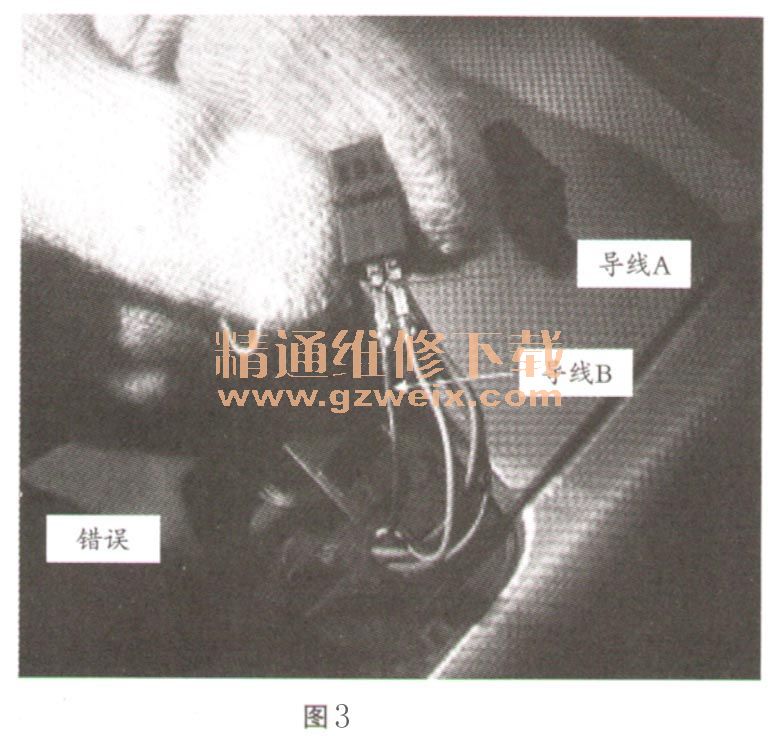

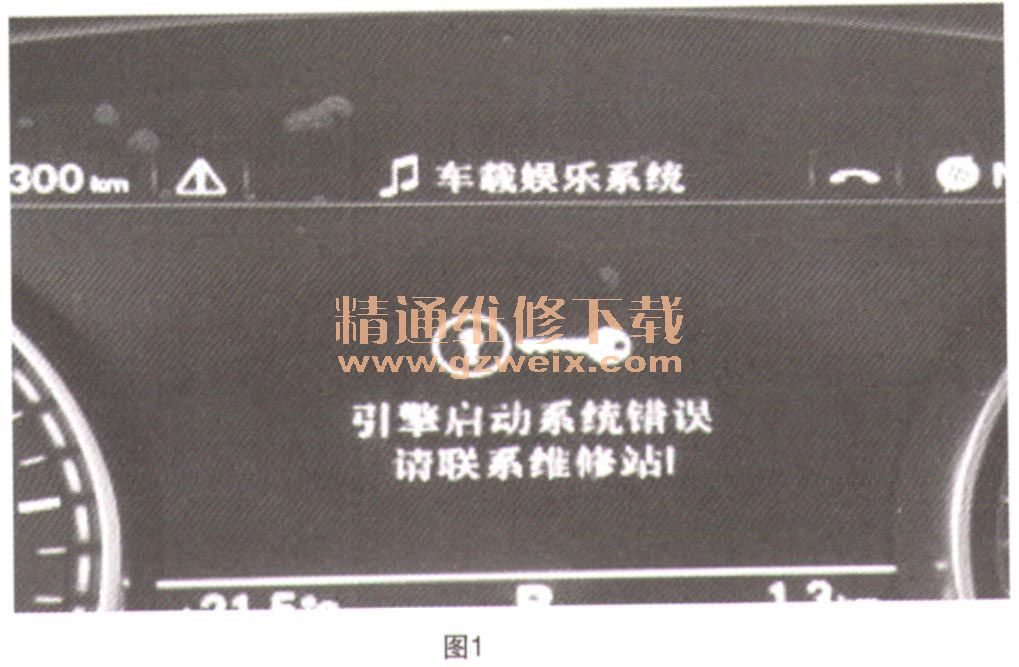

    故障诊断：新车做PDI时仪表报警“启动许可系统故障”（如图1所示），但是车辆能正常启动且功能一切正常。用VAS5052A检测显示启动许可开关故障静态。读取数据块按压E408功能正常，怀疑故障是开关偶尔有问题造成的，用新的E408装车测试故障依旧。查看电路图（如图2所示）得知E408上的5根线分别是2号针脚连接J519，号针脚接地，3号、5号和6号针脚连接到J393。进行导线测量时发现E408的2号针脚和3号针脚位置颠倒了，如图3和图4所示。







    故障排除：调换E408错误的针脚位置后故障排除。
    故障总结：测量线束时要注意观察针脚位置与电路图导线位置是否一致。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
