一辆行驶里程约3.2万km的2012年奥迪A6L 2.5轿车。该车MMI系统不工作。
    故障诊断：（1） MMI系统不工作，对MMI系统进行应急启动可以打开MMI屏幕，并显示AUDI图标，3～4s后又自动关闭屏幕，之后再也无法工作。
    （2）电脑检查显示车辆的MMI系统都是无法到达，进入故障导航，J533进行MMI的环形诊断出现J285仪表板控制单元故障，R收音机故障。检查控制单元的保险和搭铁正常，尝试更换两个部件后故障没有排除。

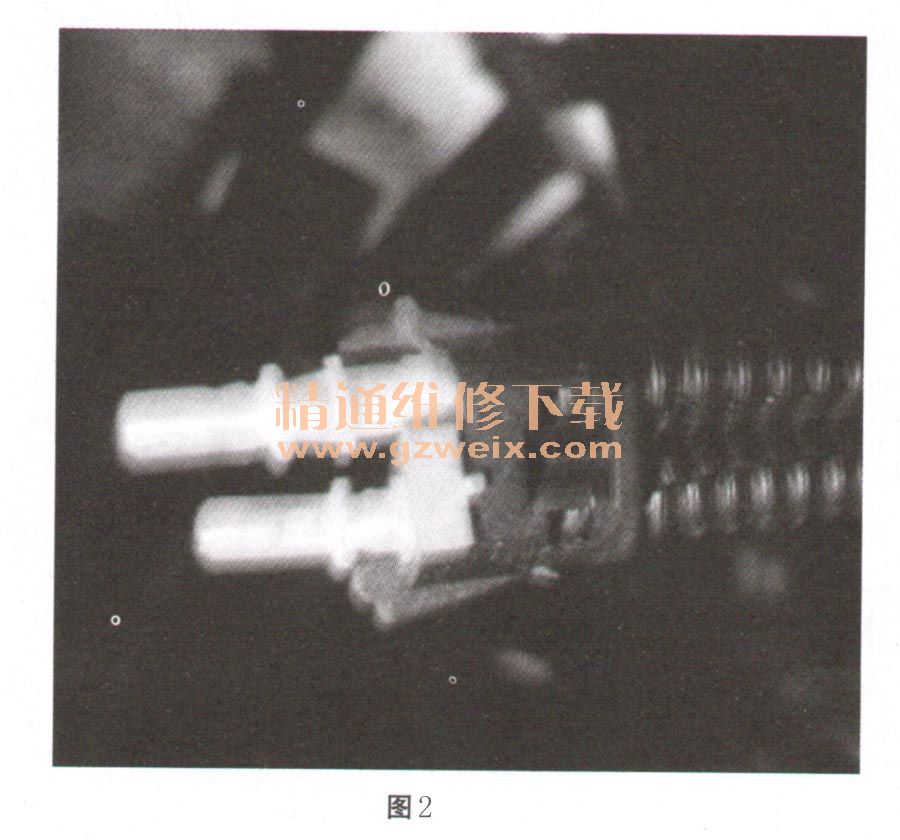

    （3）多次做环形诊断时从根据环形图的次序分别查看光纤的通断，发现J794到J285和R到J525的光纤不通，检查后发现主驾下方的MMI光纤节点插头损坏，如图1和图2所示。



    故障排除：更换损坏的插头和维修变形的光纤。
    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
