一辆行驶里程约3.2万km的奥迪A6L 2.7TDI轿车。该车用钥匙遥控可以开车门,不可以锁车门。另外在刚关电门(经约20s内)遥控锁车,开车功能是正常的。

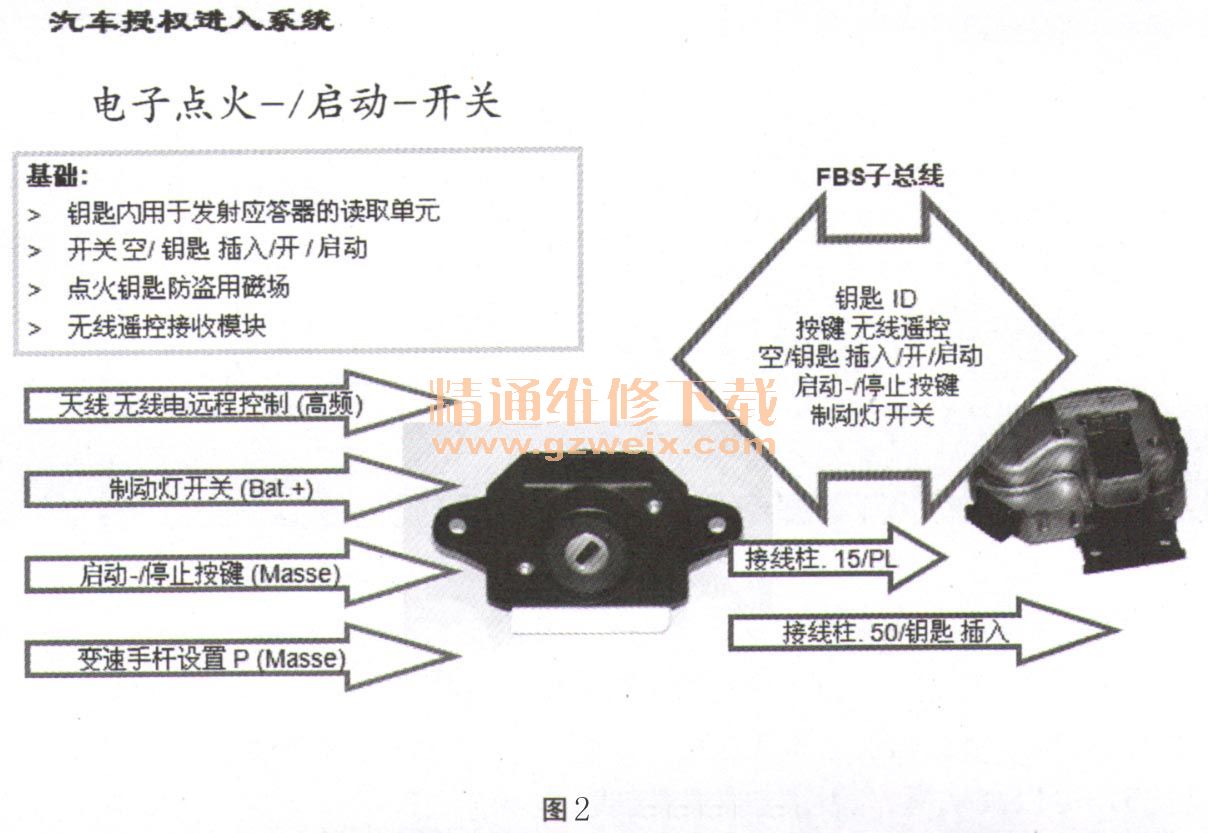

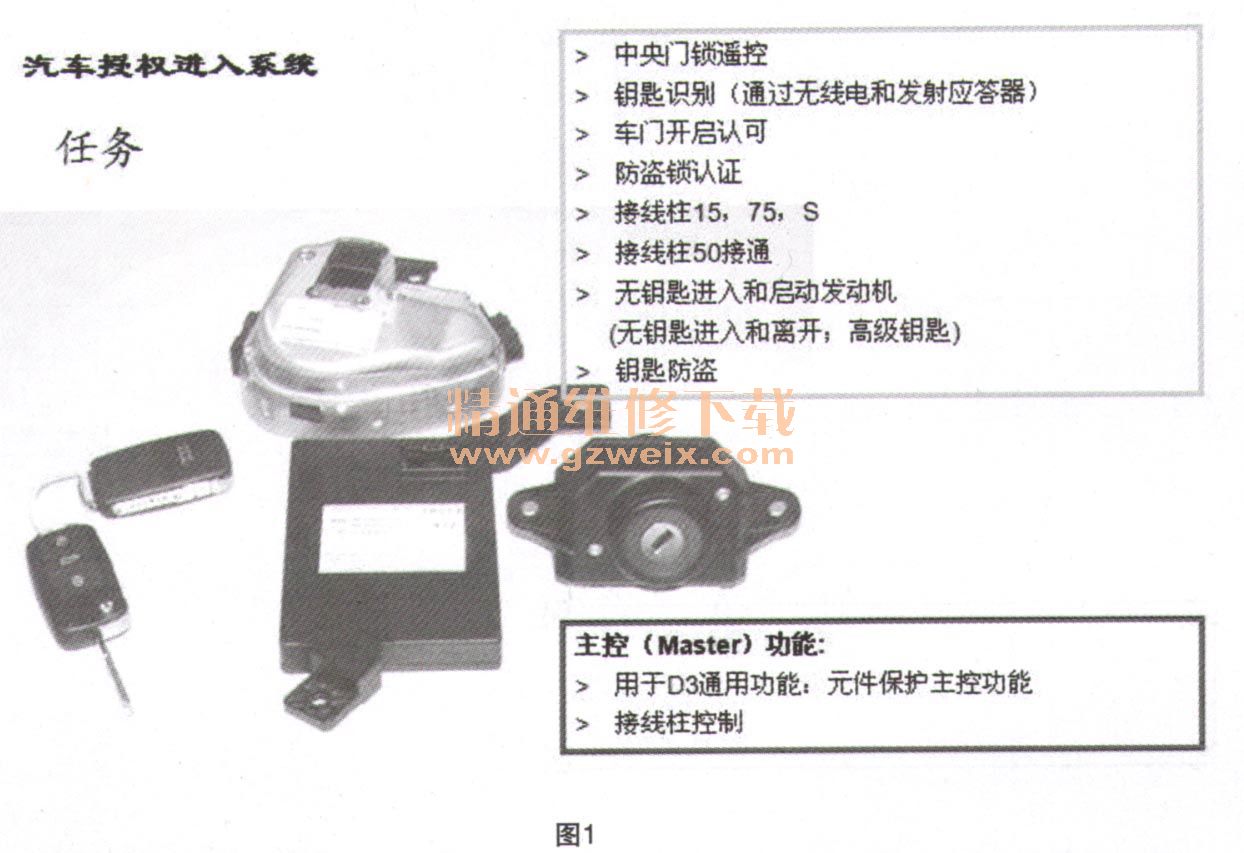

故障诊断:多次确认故障,每一次都这样。两把钥匙都会出现此故障。出现锁车故障时,无论钥匙离车多近,操作锁车键,钥匙上LED快速闪动(相互之间无无线信息交换)。汽车授权进入系统组成和各部件功能如图1和图2所示。检查P、S、15各开关信号,正常。检查遥控信号强度,在可以使用状态下都大于120。另外意外地发现,在对J518诊断过程中,不会出现锁不上车故障(J518不休眠工作正常)。

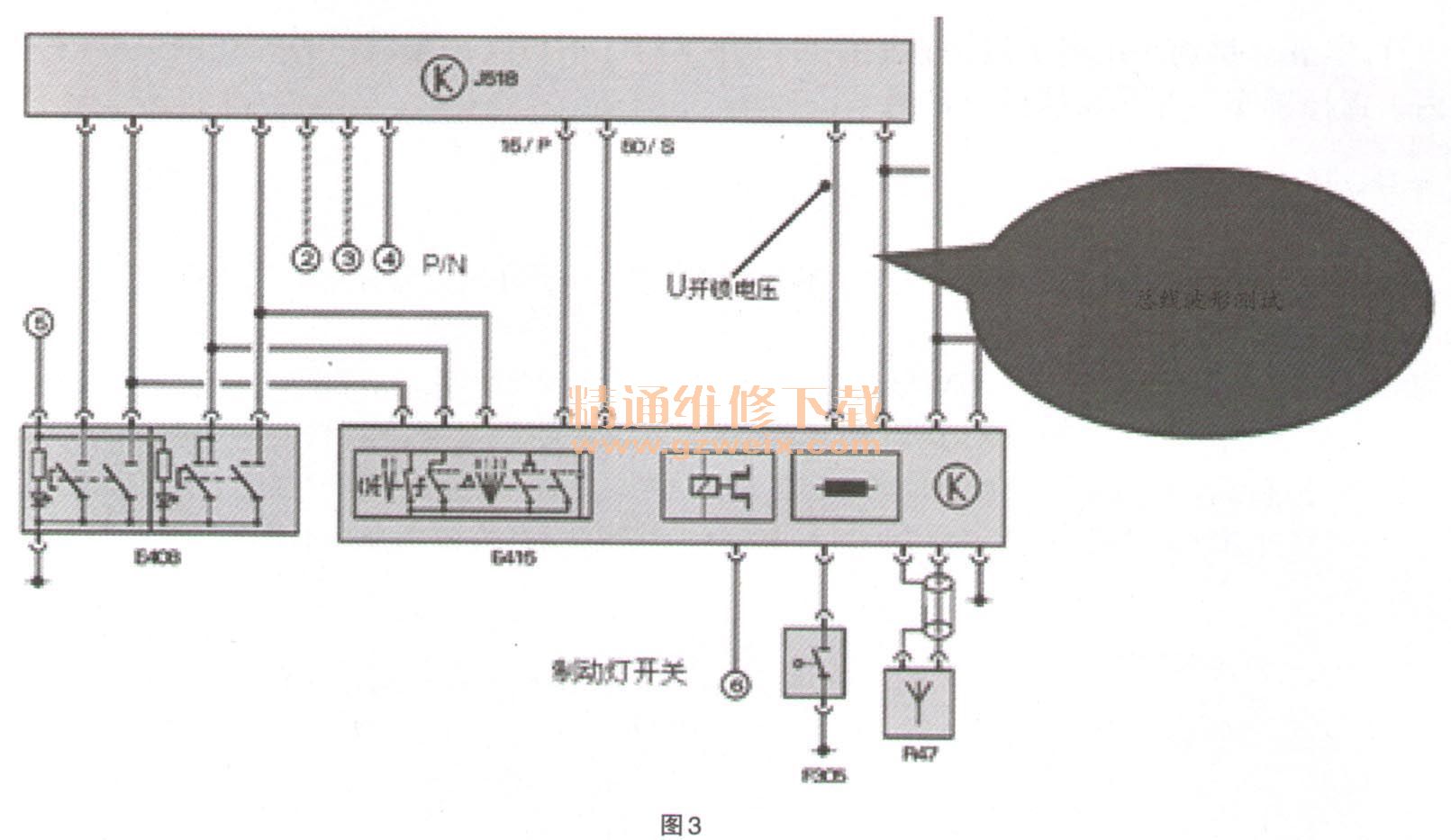

对J518至E415之间的LIN进行波形测试,如图3所示。系统处理正常活动状态下的波形如图4所示。开门的正常波形如图5所示。锁门的正常波形如图6所示。
休眠后操作开锁键对应的LIN总线上的波形,如图7所示。
休眠后操作锁车键对应的LIN总线上的波形,如图8所示。其中按锁键后的电压降来自E415,此波形与正常波形有明显区别,出现故障时都是在J518休眠之后。从波形上观测通过遥控可以激活J518(无论是锁车或开车门)。J518可以被唤醒,说明接收遥控信号也不存在问题,问题在于休眠后数据无法通过无线电双向传输(锁车)。无法电信息数据交换控制单元为E415,故障确定为E415。
相关资料:2015年奥迪原厂维修信息系统ELSA 5.2
