一辆行驶里程约17.3万km,搭载APS型发动机的2003年奥迪A6(C5)1.8轿车。客户反映:该车最近几天在路口等绿灯时自行熄火,偶发。
故障诊断:
(1)检测发动机及中央门锁控制单元存储“气囊碰撞信号不可靠”故障码,并无法进入气囊控制单元。
(2)清除发动机控制单元故障码,显示“静态”无法清除,中央门锁控制单元的故障码可以清除,试车又发生多次自行熄火。

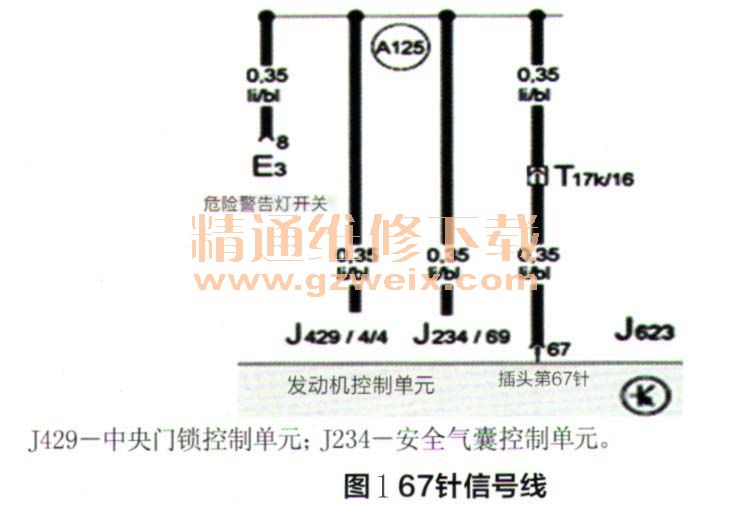

(3)这时考虑发动机控制单元是否因收到气囊引爆信号,而强制发动机熄火。根据气囊控制原理,气囊控制单元指令气囊引爆的同时,发给发动机和中控门锁控制单元信号,前者收到信号后强制切断喷油,后者收到信号后强制打开四个车门,同时危险警告灯闪烁。发动机控制单元67针用于接收该信号(图1),没有信号是12V,有信号是0。此时测量67针为12V,说明没有信号。经过插拔气囊控制单元插头,可以清除发动机控制单元的故障码。但是打开空调后突然自行熄火,此时67针仍保持12V,说明自行熄火的原因不是发动机控制单元收到误信号。
(4)分析导致发动机熄火的原因,主要是电控系统元件故障或者负荷控制不正常。发动机电脑没有存储故障码,进行执行元件诊断均正常,在怠速工况读取喷油量、进气量、冷却液温度、节气门开度、点火等数据均正常,基本排除电控部问题。
(5)重点考虑负荷控制不正常而导致自行熄火,试车观察熄火规律,发现在急踩加速踏板、急收加速踏板、倒车打转向盘、打开空调时频发熄火,此时发动机负荷变化大。分析有某种因素干涉控制单元不能正确调整负荷变化后的喷油,经逐一排查,怀疑炭罐电磁阀有问题。
(6)测量炭罐电磁阀线圈电阻正常(图2),测量电磁阀信号正常,判断电磁阀可能卡滞,使得空燃比失控。更换炭罐电磁阀,试车自行熄火现象不再出现。
故障点:炭罐电磁阀卡滞不能关闭。
维修小结:开始判断故障点与实际故障点不一致,说明检查步骤在维修过程中需不断修改,也就是说诊断思路要有应变能力。汽油发动机在原地怠速和低速行驶中,出现发动机抖动和自行熄火现象,故障点可能在燃油箱通风系统,尤其是炭罐电磁阀常开或关闭不严,会使空燃比失准,造成自行熄火。
