一辆行驶里程约1.3万km的奥迪A6L轿车。客户反映:该车每天早上或停车3~4h后踩制动踏板启动发动机,制动比较生硬。维修技师通过问诊得知,该车近期才出现该现象,新车使用时未出现。

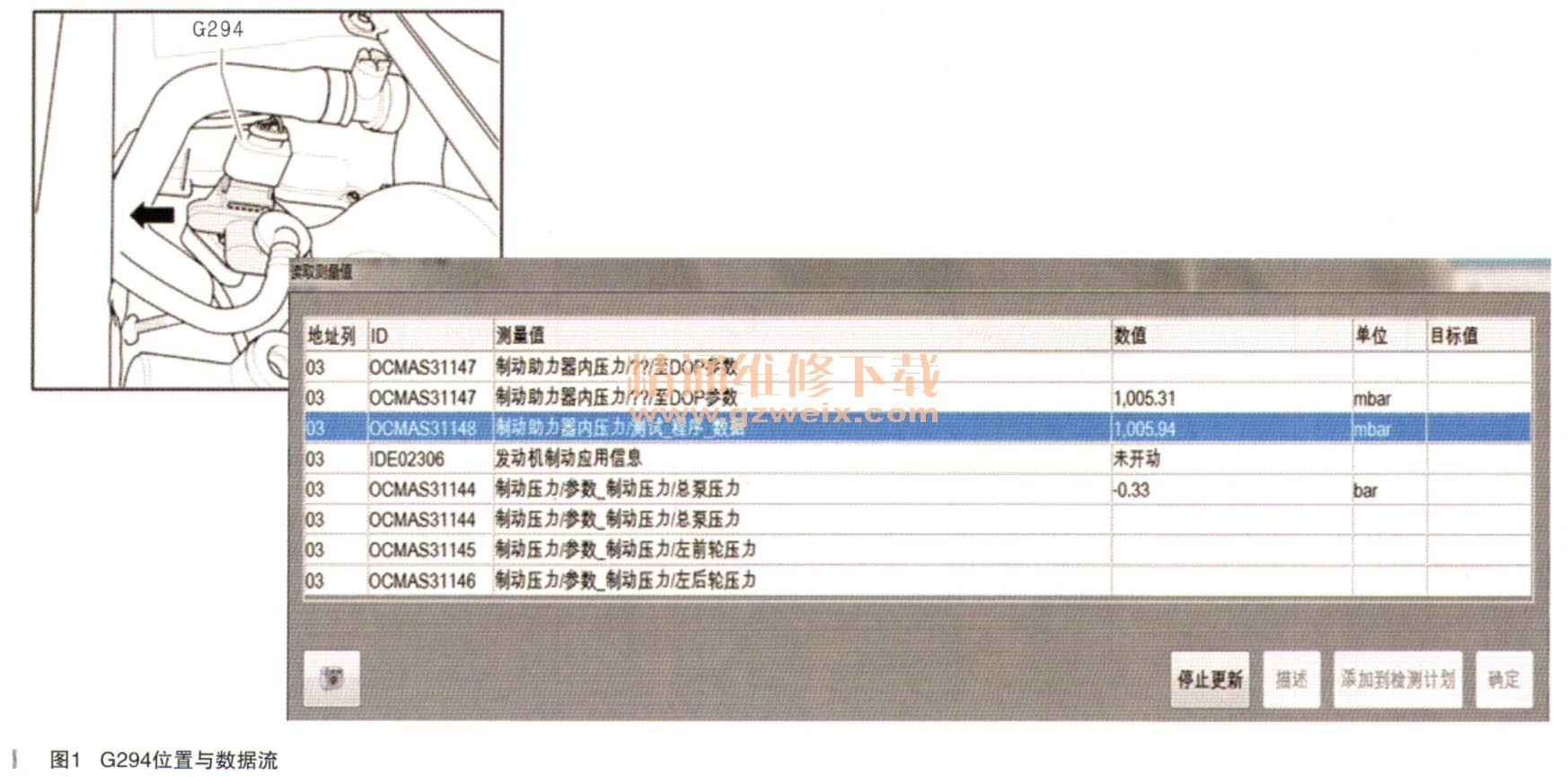

故障诊断:使用诊断仪ODIS检测整车电子系统,无故障码。查阅相关TPI等维修资料,无说明维修指导。在车辆不启动的情况下,如图1所示读取03制动器电子装置控制单元制动助力器压力传感器G294(G294位于制动助力器单元上的真空管路中)压力,测量值为100.594kPa(1005.94mBar)。接着试踩制动踏板,踏板属于“硬制动踏板”。
按照ElsaWin检查说明:将在您碰到制动助力投诉或所谓的“硬制动踏板”时对您有效和客观地查询故障提供帮助和指导。
通过此检测测量以下部件:
(1)制动助力器。
(2)制动主缸和制动助力器之间的密封环。
(3)止回阀。
(封真空软管和插头连接。
(5)真空泵(如果存在电动制动真空泵或机械制动真空助力泵,机械制动真空助力泵是动力源发动机)。
在分析测量结果时要注意,结果会受到地理位置的影响。所在位置海拔高度越高,空气压力越低。
检查真空系统之前,请务必注意下面的检测的前提条件:
(1)目测所有真空软管是否有损坏(例如撕裂或者鼠咬)和固定位置是否正确。
(2)在真空系统上操作时要注意清洁。
(3)在开始操作之前必要时清洁发动机舱。
真空系统检测步骤:
(1)使用专用工具制动助力真空测量器VAS6721连接制动助力测量器,将真空管路从制动助力器中拔出。为便于拆卸真空软管,事先多次操纵制动踏板。将制动助力真空测量VAS6721插入A和C之间,如图2所示。
(2)将软管A从制动助力真空测量器VAS6721插到真空软管上,将适配接头C按入制动助力器。
(3)按照上述两点接好后,接着检查真空生成。提示:平均地球大气空气压力在海平面(平均海面)处为101.3kPa,随高度增加而降低(约10kPa/ 1000m高度)。本地和时间波动14样影响真空生成。
(4)冷的发动机、接通的空调器以及仅发动机怠速会对真空生成造成负面影响。
①事先检查所有真空软管是否有损坏(例如撕裂或者鼠咬)和固定位置是否正确。

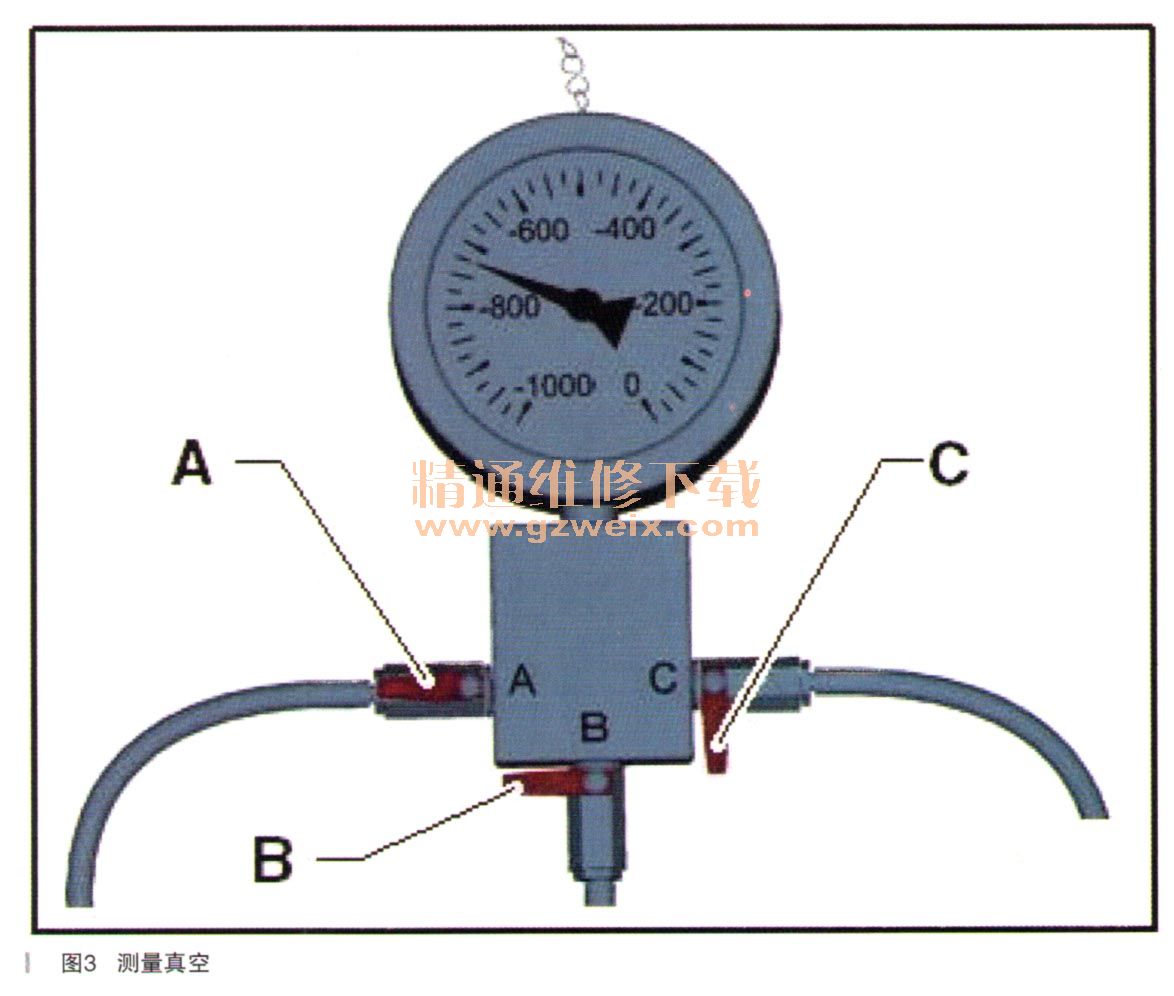

②连接制动助力测量器VAS6721,打开截止阀A,关闭截止阀B和C,如图3所示。

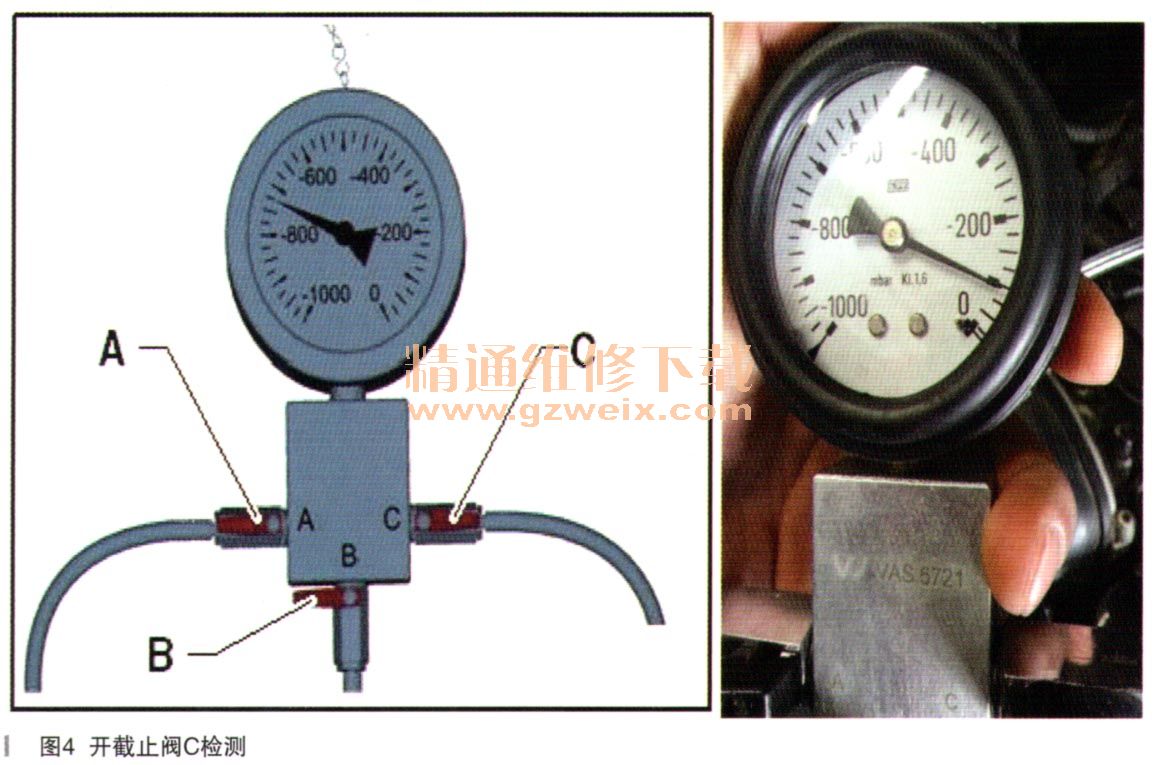

③启动已达到工作温度的发动机(>60℃),短暂踩一次加速踏板(发动机转速大于2000r/min)。读取显示的测量值。通常情况下生成的真空应在60~95kPa之间(取决于发动机配置)。如果尽管前提已满足,但测量值未达到,则要首先检查真空系统是否有泄漏。开截止阀C,以对制动助力器排气,关闭发动机,读取和记录显示的测量值。真空在12h内允许降低40kPa。故障车放置12h后,明显低于标准,如图4所示。
