奥迪A6轿车D挡不走车
来源:汽车维修与保养  作者:佚名  2016-03-18 17:26:15

    一辆行驶里程约11.3万km,搭载BBG型发动机的2005款奥迪A6(C5)轿车。车主反映:早上启动车辆后,挂挡轻踩加速踏板不走车,重踩时车辆向前猛窜,停顿十几分钟后起步正常。
故障诊断:
    1.用VAS5052检测所有控制单元无故障码存储。热车试车,挂D挡起步正常,挡位显示正常,故障未出现。
    2.凉车试车,挂D挡放开制动踏板不走车,重踩加速踏板变速器生硬接合,车辆突然向前窜。行驶中重踩加速踏板,发动机转速提升很快但车速提升却缓慢,迅速松开加速踏板感觉变速器有振动。
    3.连接诊断仪进入变速器控制单元,原地怠速读取数据块007组:发动机转速在2 780r/min上下摆动、不稳定;变速器输入转速为0,变速器输出转速为0,同步标志信号AS,正常。
    4.读取发动机、ABS、仪表等控制单元内的发动机转速,只有变速器控制单元中的数据异常,说明变速器控制单元本身故障或线路故障,试更换变速器控制单元,数据仍不正常。

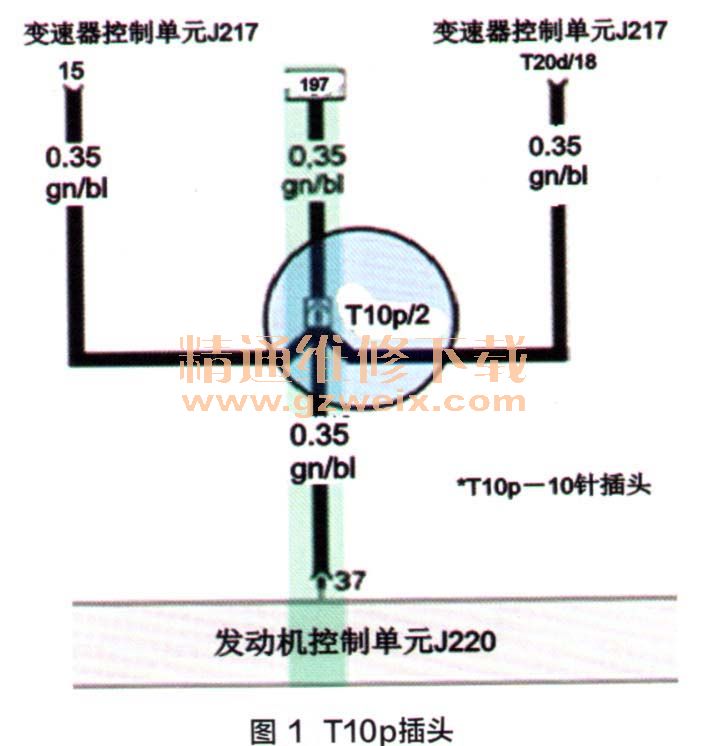

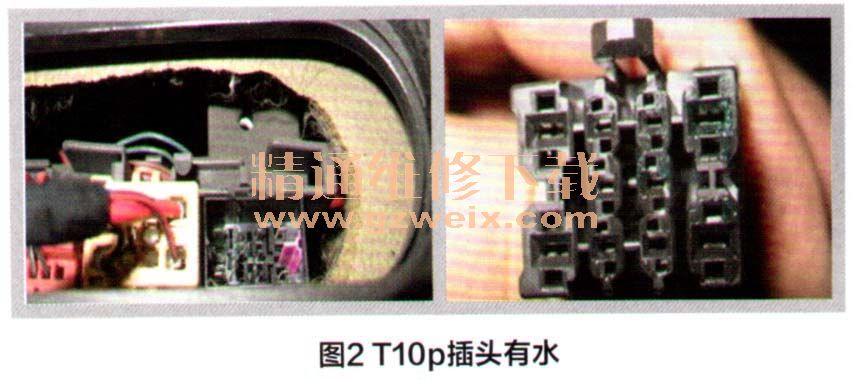

    5.根据电路图,检查发动机与变速器控制单元之间线路,有一个T10p插头(图1),并且发现T10p插头内有水(图2)。



    6.清理T10p插头,读取变速器控制单元数据流正常。检查插头内水的由来,观察线束护套良好,据了解T10p插头并未浇过水,猜测水是沿着线束流到T10p插头内的。

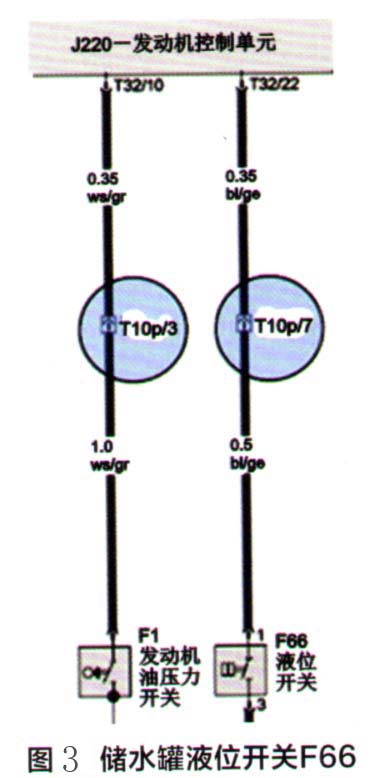

    7.检查T10p插头与水有关的电线,T10 p/5针连接到冷却液温度传感器G62的2针,拔下G62插头内未见水渍。T1 0p/7针连接储水罐液位开关F66的1针(图3),拔下F66插头看到有水。

    8.由于储水罐上的液位开关漏水,据有一定压力的冷却液进入F66的线束,顺着线束流进Y10p插头,导致T10p/7针接触不良,进而使发动机控制单元J220接收到冷却液不足信号。J220丙的冷却液不足信号又通过CAN总线发送至变速器控制单元,作为限制条件使变速器进入应急状态,造成轻踩加速踏板不走车,重踩加速踏板闯车。更换液位开关F66,清理T10p插头,更换防冻液,故障排除。
    故障点评:液位开关F66损坏。
    该案例有故障现象无故障码,热车正常飞凉车故障再现。无故障码的情况下应有针对性的读取动态数据流,结合电路图完成故障点的查找。
    相关资料:2015年奥迪原厂维修信息系统ELSA 5.2
