一辆配备2.0T发动机,6挡手自一体变速器的2014款福特蒙迪欧GTDi240至尊版轿车。客户反映:该车天窗不能翘起,没有通风功能。
故障诊断:首先进行故障确认,确实按住通风键天窗没有反应。根据客户所述,购买该车后第一次使用天窗通风时就没有这个功能,分析可能的原因有:开关故障、电机故障、线路故障、天窗初始化匹配问题。
本着由简入繁的原则,怀疑是天窗初始化匹配的问题,遂进行基本设定,反复尝试不能成功。初始化过程如下:
①确保天窗在全关位置;
②驾驶员车门打开,将点火开关置于ON位置;
③关闭车门,并等待室内灯熄灭;
④按动通风按钮1次,无论天窗玻璃是否有上翘动作,按动左侧阅读灯1次,按动右侧阅读灯4次;再按动左侧阅读灯1次;
⑤关闭点火钥匙;打开车门;打开点火钥匙(这个步骤要求在3s内完成);
⑥按住上翘按键保持不动,等待天窗玻璃执行全关;
⑦关闭点火钥匙,设定完成。
对比正常车辆,倘若天窗电机损坏时,天窗玻璃在开启位置,更换电机后请从上述步骤2开始执行。执行到第6步时,天窗玻璃执行全关一几上翘通风一关闭一全开一全关程序。若发现第6步天窗玻璃前进10cm后退回,请在断开蓄电池5min后重新执行学习步骤。
按照上述步骤经过反复设置不能成功,怀疑是部件或线路故障。接着对天窗开关进行调换新件验证,故障依旧,说明故障点不在于开关。再进行天窗电机调换新件验证,故障依旧,于是将故障点锁定在线路上。

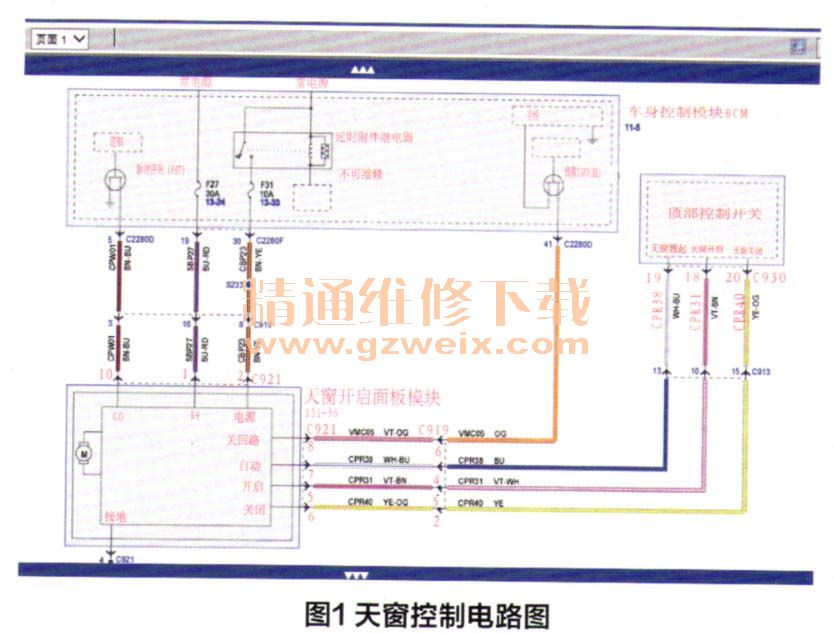

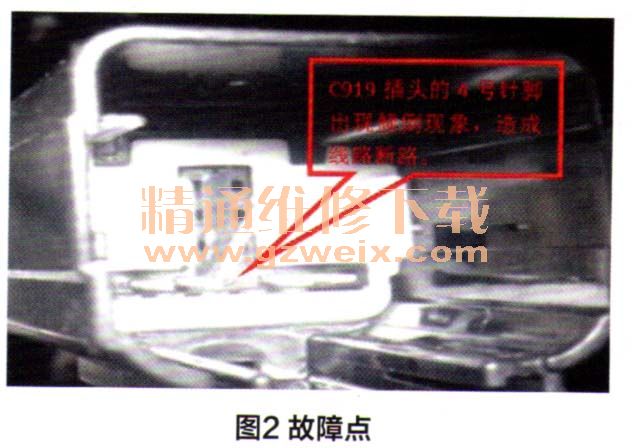

经查询电路图(图1),得知天窗翘起是由CPR38号线控制。于是拔下天窗开关接插器C930和天窗开启面板模块C921插头,测量C930端子19与C921端子7之间的电阻,发现电阻值无穷大。于是找到并断开C919接插器,发现C919插头的4号针脚出现倾倒现象(图2)。随即修复倾倒针脚,重新插好C919插头,故障排除。
维修小结:此故障虽然简单,但在实际维修当中,不可能每辆故障车,你都去查电路图,但是通过查电路图,我们知道了每一根线的作用,如果是PWM信号,我们甚至可以测这一根线的波形,故障自然很快被发现。随着技术的进步、车辆智能模块的增多,查询电路已不是什么“不专业”的标志。
故障点评:本案例作者对这一故障的检测步骤都是正确的,符合一般由简到繁、由表及里的检测过程。作者强调:及时看电路图,可以更快排除故障,这是很有意义的。作为汽车维修人员,尤其是汽车电工,更需要及时地收集、查询各种车型的电路图。不过此故障实质上是一起由其他汽车修理人员“修出来”的故障,否则,车主是不会主动去拔插这一插头的,那么,插头的针脚也不可能会出现倾倒。
