奥迪Q5右侧车门间歇性无法上锁或无法开锁
来源:汽车维修技师  作者:佚名  2016-06-15 10:49:51

    一辆行驶里程约1.6万km,配置2.0T发动机,发动机型号为CUH,变速器型号为OBK的奥迪Q5 SUV。该车右侧车门间歇性无法上锁或无法开锁。

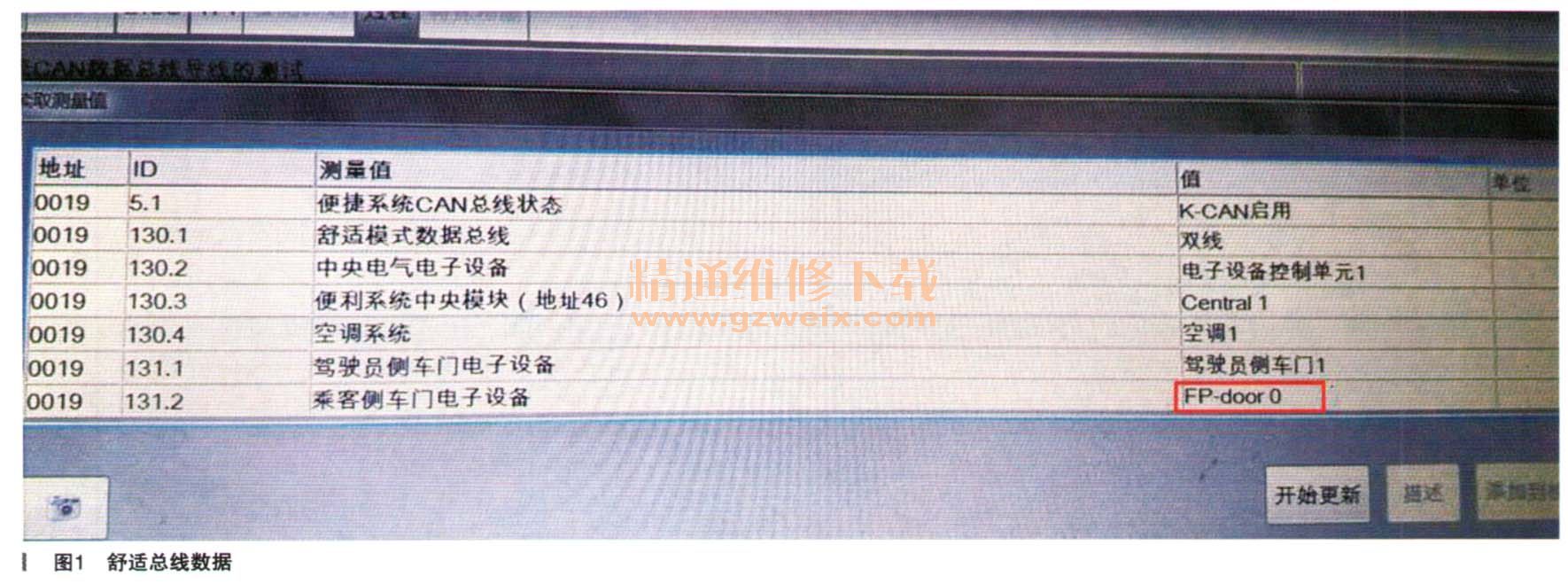

    故障诊断:诊断仪检查多个控制单元内有“VAGO1334:右后车门控制单元无信号/通信,静态和VAGO1332乘客侧车门控制单元无信号/通信,静态”。根据引导型测试计划提示需检查右前门控制单句387的供电、搭铁及相关插接器。读取舒适总线数据结果如图1所示。

    根据电路图分析该车后门控制单元通过LIN线和前门控制单元通信,然后才能通过舒适总线进行诊断。相关电路图如图2所示。

由于是偶发性故障,综上分析可能原因有J387供电保险存在虚接现象、J387搭铁线存在虚接现象、J387到T46的CAN分离插头之间的舒适总线存在虚接现象或右前门控制单殉387本身存在质量问题。
    故障排除:用万用表检句387的保险、搭铁以及到CAN分离插头的舒适总线、插接器,均没有发现有虚接故障。更换J387后跟踪客户半个月,确认故障已经排除。
    故障总结:排除偶发故障时,一定要先排查常规检查项目,在确保常规检查项目没有间题的前提下,可以根据逻辑分析大胆更换可疑部件。
