奥迪Q5发动机废气灯常亮故障检修
来源:汽车维修与保养  作者:佚名  2019-02-07 16:53:41



    一辆行驶里程约7.1万km、搭载第二代EA888型2.0TFSI发动机的2012年奥迪Q5。该车因发动机废气灯常亮而送修。
    故障诊断:接车后试车发现,除了发动机废气灯常亮外,其余无明显异常,发动机动力也正常。连接专用诊断仪,发现发动机电脑内存有故障码P201500,其含义为:进气管风门位置/运行控制器不可靠信号(被动隅发)。
    大众第二代EA888发动机进气管风门电位计的位置如图1(进气管已拆下的情况)所示。在图1中,“1”是进气管风门电位计G336(以下简称G336),“4”是进气管风门电磁阀N316。

    第二代EA888发动机进气管风门阀N316的外形如图2所示。右侧有两个真空管接头,朝向正右方的接头与真空泵相连,朝向上方的接头与真空执行元件相连。此电磁阀为两位三通阀,电磁阀未通电时,真空执行元件内无真空,并且与大气相通。当电磁阀通电时,切断大气连通,配送真空,让真空执行元件接受来自真空泵的真空,此时真空执行元件拉动操纵杆,与操纵杆同轴的进气翻板同步转动,从而进气管道截面完成切换。

    通过查阅进气系统电路图(图3)发现,监控进气管风门阀N316工作状态的是传感器G336。发动机电脑J623给G336提供5V的基准电压(1号针脚),进气翻板打开或关闭时,G336会反馈一个1~3.5V的电压给发动机电脑(2号针脚)。

    既然故障车发动机电脑存储有进气管风门位置不可靠信号的信息,就应该首先检查整个系统的功能性。

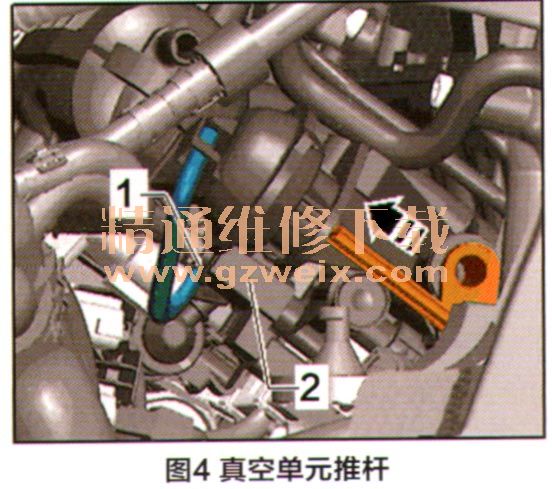

    由一名技师在车内启动发动机,挂入尸挡,拉起驻车制动,猛地急踩油门,使发动机转速快速超过3 500r/min,同时,另一名技师用手触摸真空单元的推杆(如图4所示黄色部分),推杆必须有轴向运动,即猛踩油门时缩短,松油门时伸长。经检查,真空单元的推杆动作正常。接下来检查传感器G336至发动机电脑J623之间的线束以及系统工作时各针脚上的电压,经检查未发现异常。为此建议车主将故障车留厂观察。
