奥迪A8L轿车后顶灯自动点亮和熄灭
来源:汽车维修技师  作者:佚名  2019-03-13 09:06:21

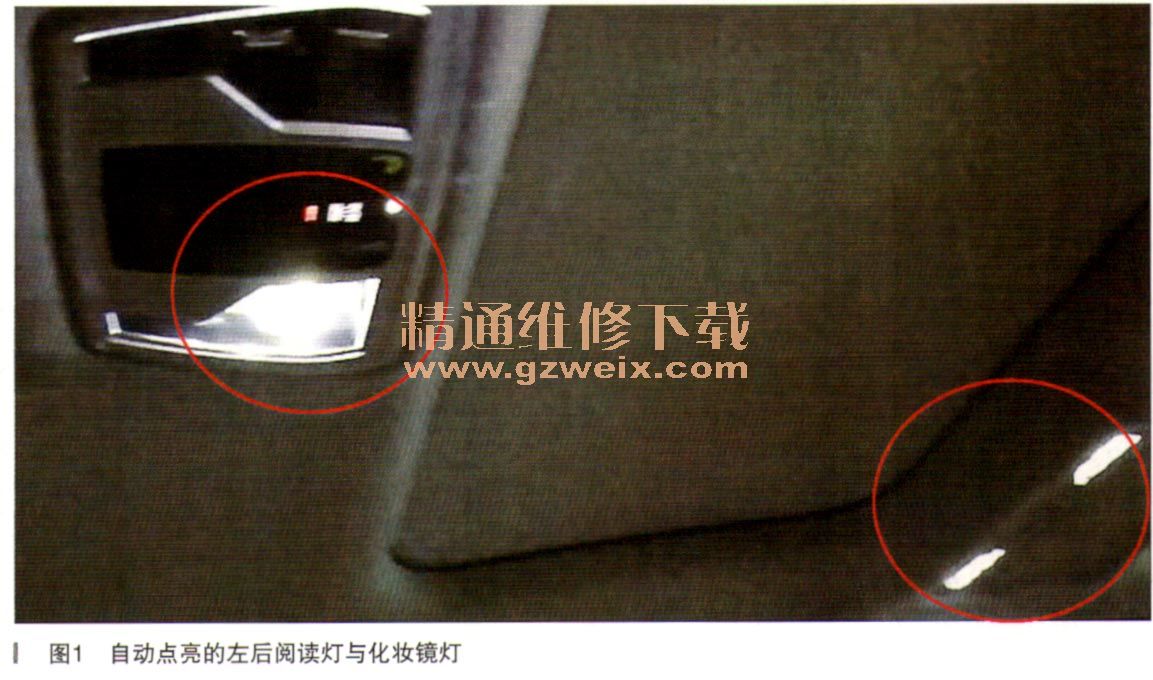

    一辆行驶里程约2800km、配置3. 0T发动机(CZSE)、OD5变速器的奥迪A8L轿车。该车辆在行驶过程中左后化妆镜灯与后阅读灯有时自动点亮(如图1所示),之后会自动熄灭。现场试车发现故障可以重现且有时在停车状态下也会出现此故障。

    故障诊断:诊断仪检查网关46里有故障码“B1468F0:有关驾驶员侧车门关闭状态的返回信息不可信被动/偶发”和“B1801F0:副驾驶员侧后车门锁止状态反馈不可信被动/偶发”。由于是偶发故障没有得到有用的分析数据。当故障出现时实时读取数据流发现车门都处于关闭状态且没有任何开关请求打开左后阅读灯(如图2、图3所示)。



    查看后顶灯模块的电路图(如图4所示)得知,后顶灯模块WX2通过LIN线和前顶灯模块WX3连接;前顶灯模块WX3再通过LIN线和J519连接。J519是该车室内灯的主控单元。

    从数据流来看没有任何请求激活后顶灯的信息,而后顶灯自动点亮或熄灭,最大可能就是控制单元内部逻辑存在偏差。所以从理论上分析主控单元J519、前顶灯模块WX3和后顶灯模块WX2都有可能出现故障。
    经用替换法进一步检查,发现替换后顶灯模块后故障消失。确定是后顶灯模块内部存在故障,导致后阅读灯和化妆镜灯有时自动点亮。
    故障总结:该故障偶发且没有有价值的故障记录,排除起来有一定难度。在替换可能故障件时一定要先确定替换件是工作正常的,否则会打乱正常思路,给故障诊断带来不确定性。

相关资料:2017年7月大众、奥迪原厂维修信息系统ELSA 6.0

关键词:奥迪A8
