舒适总线所有控制单元均无通信，驱动总线上所有控制单元通信正常。可能故障原因如下：
    （1）舒适总线其中一个控制单元故障；
    （2）供电及线路故障；
    （3）网关控制器故障；
    （4）改装引起故障；
    （5）其他故障。
    故障处理方法：
    （1）将检测盒VAG 1598/38连接到CAN分离点T46上，如图4所示。

    利用检测盒将一个控制单元从数据总线上脱开，检查测量值（测量值仍然有问题一未找到故障）。如果CAN通信现在正常，则有2种故障原因（拔下的控制单元或布线故障）。如果CAN通信仍然不正常，则需从数据总线上断开另一个控制单元。
    （2）拔下所有控制单元后舒适总线依旧不能通信。
    （3）检查网关供电及通信都正常。
    （4）拆除车辆加装设备（GPS、LED大灯、电动尾门等）后故障依旧，如图5所示。

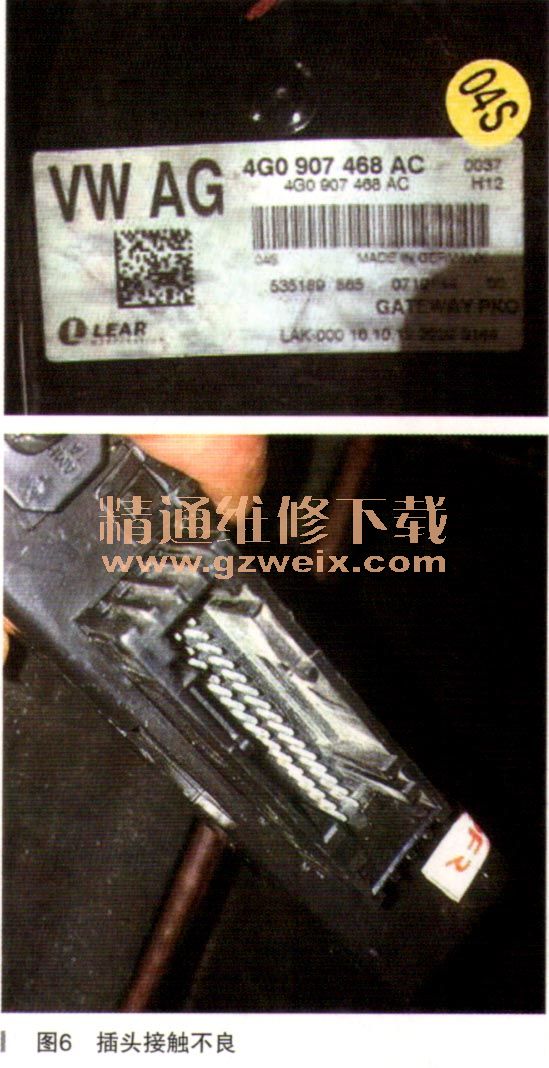

    （5）拆卸后座椅对网关进行检查，发现网关更换过，插头有锈蚀，接触不良，如图6所示。

    （6）摇晃网关插头，从诊断仪里面可以读数据，舒适总线有时通信有时不通信，确认故障为网关插头处接触不良。经询问客户得知，该车为客户买的二手车，长途回家前改过LED大灯，改灯需要更换网关控制单元，改过之后出现过两次偶发无法启动情况，在其他4S店检查过，当时故障为偶发，等一会就可以重新启动，故障没有再现就没有查出故障所在。现在情况是一直无法启动。
    故障排除：更换网关并处理网关插头后试车，故障排除。
    专用工具／设备：VAS6150B 、VAG1598/38。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
