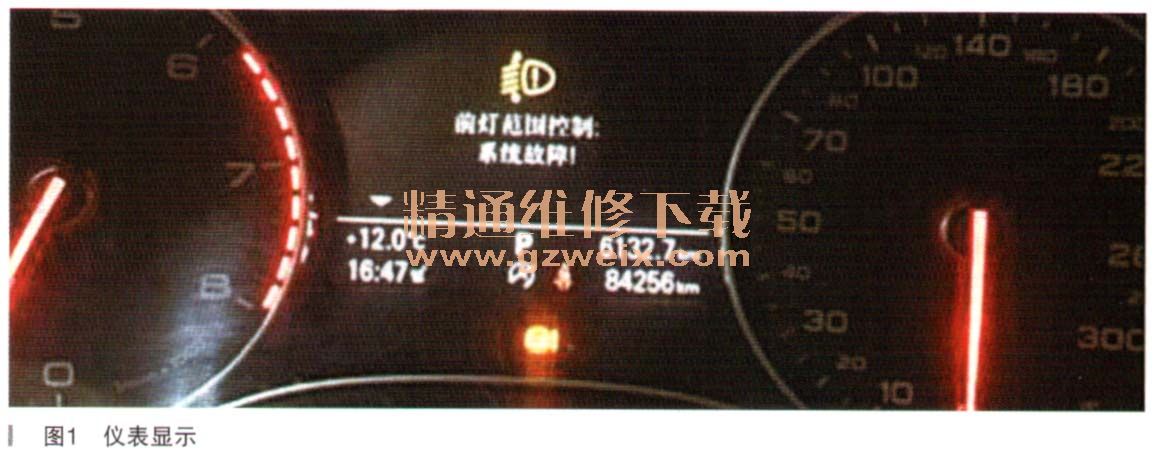

一辆行驶里程约8.6万km的奥迪A6L轿车。客户反映：该车正常行驶中反映车辆仪表显示“前灯范围控制系统故障”报警提示，如图1所示。

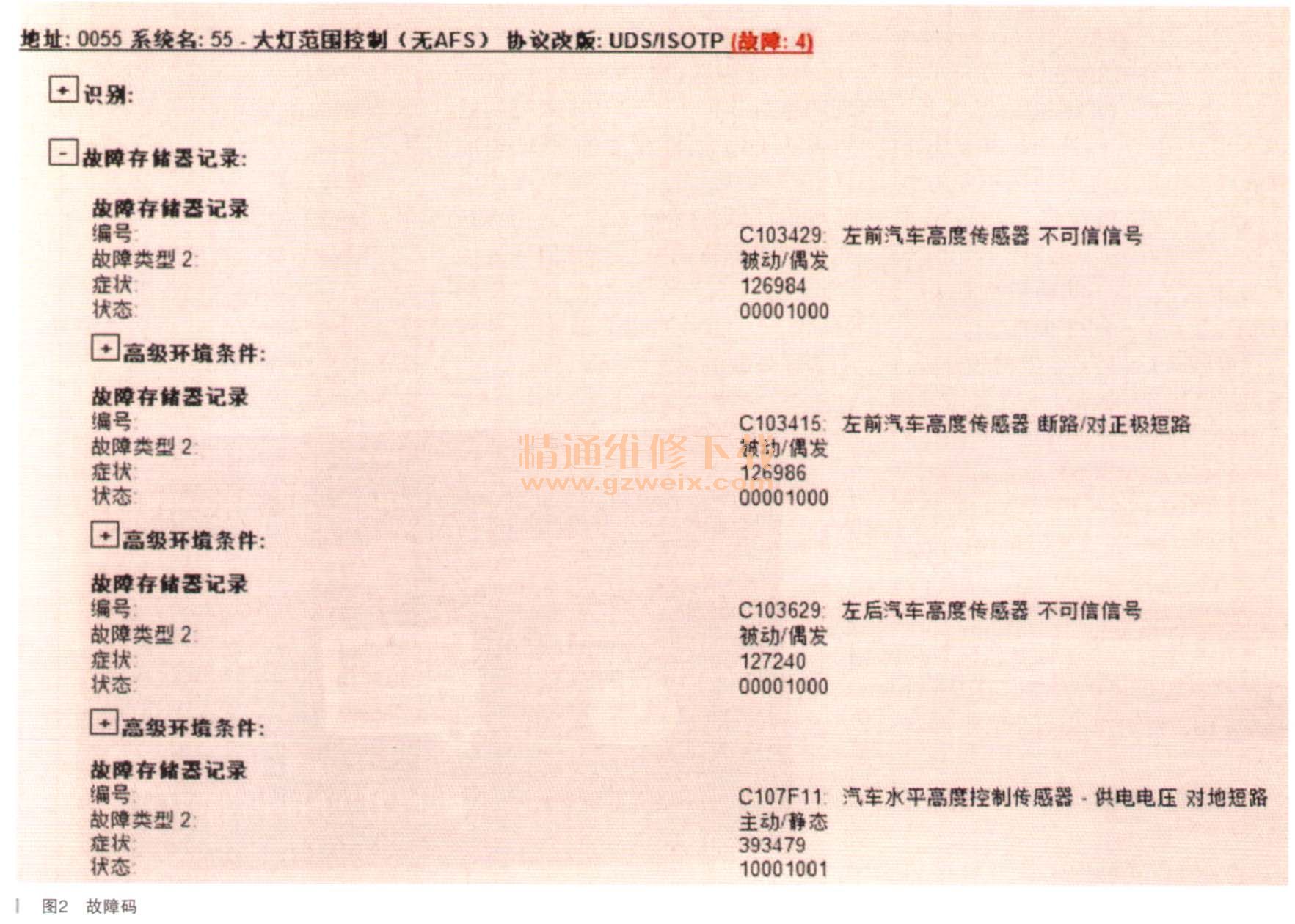

    故障诊断：检查大灯范围控制系统故障码如图2所示。

    故障可能原因：
    ·左前汽车高度传感器故障
    ·左后汽车高度传感器故障
    ·汽车水平高度控制ECU故障
    ·传感器到汽车水平高度控制ECU线路故障
    ·其他故障

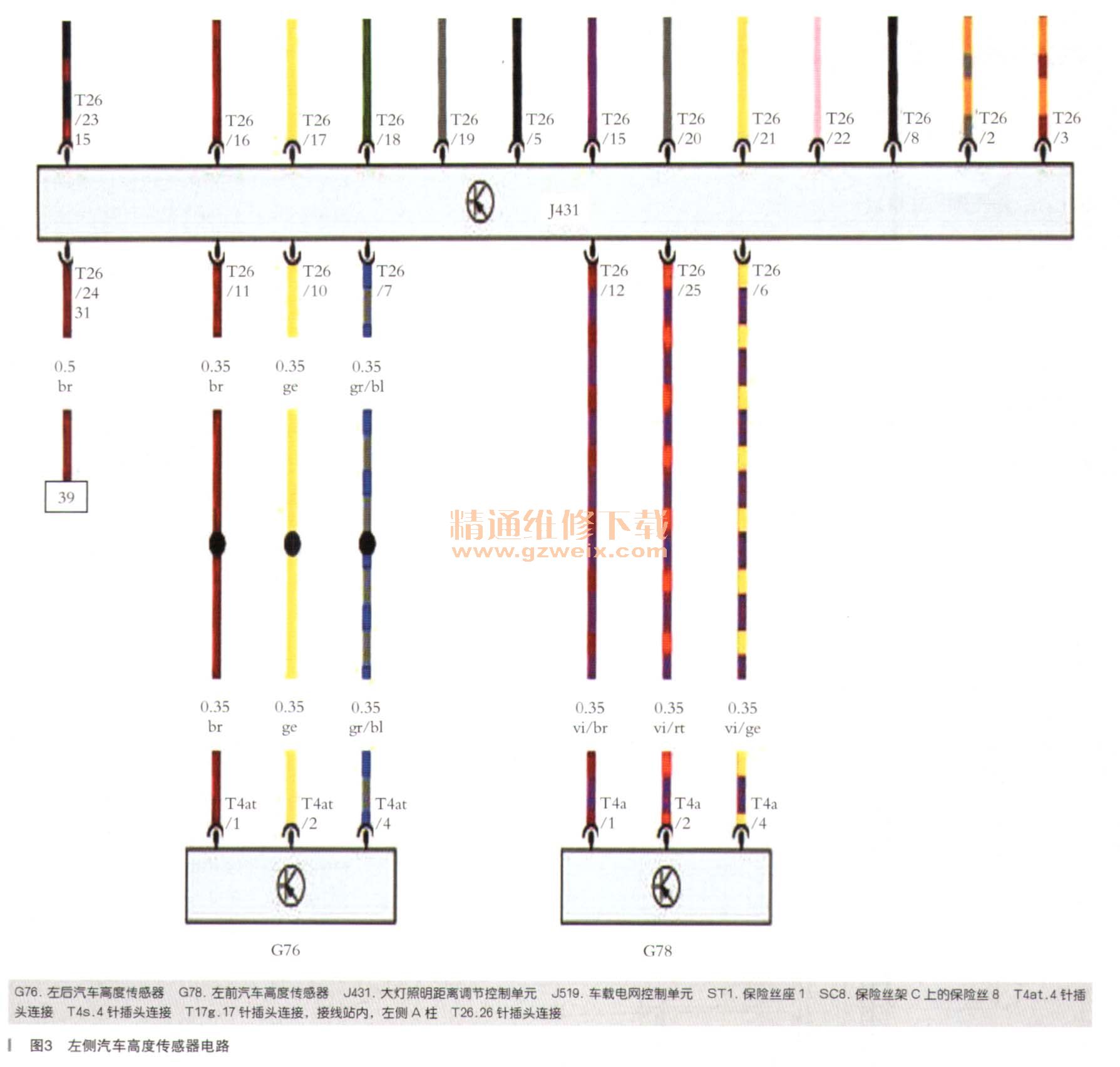

    检查汽车水平高度控制ECU供电和通信（其中SC8-T26/23为15号正电，T26/24为接地线，T26/2
    车型：配置CLX发动机、OAW变速器。
为CAN高位线，T26/3为CAN低位线，电路如图3所示），正常。

    检查前、后传感器到汽车水平高度控制ECU线路未见异常。
    断开左后汽车高度传感器插头后，故障依旧。
    断开左前汽车高度传感器插头后，故障码变为C103415：左前汽车高度传感器断路/对正极短路一个故障码，左后汽车高度传感器故障码不见了。

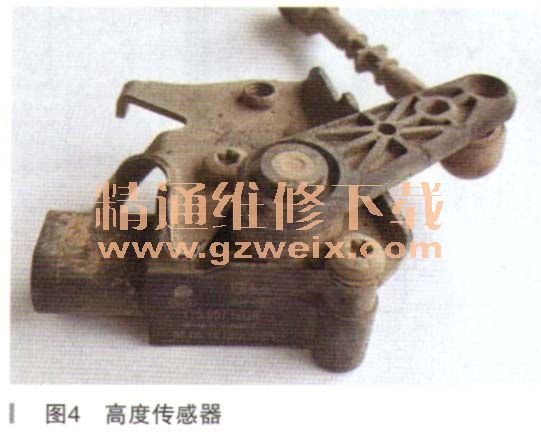

    替换正常车辆的左前汽车高度传感器后试车故障排除，确认左前汽车高度传感器内部短路造成左前、左后汽车高度传感器同时报故障码。损坏的配件如图4所示。

    故障排除：更换左前汽车高度传感器后试车故障排除。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
