一辆行驶里程约6.4万km、配置CLX发动机，OAW变速器的2016年奥迪A6L轿车。客户反映：该车辆警报不发出声音，只有闪光灯指示灯亮。接车后对客户所说情况进行验证，锁车后手动触发车内监控系统，发现只有转向灯闪烁信号，警报喇叭不报警。

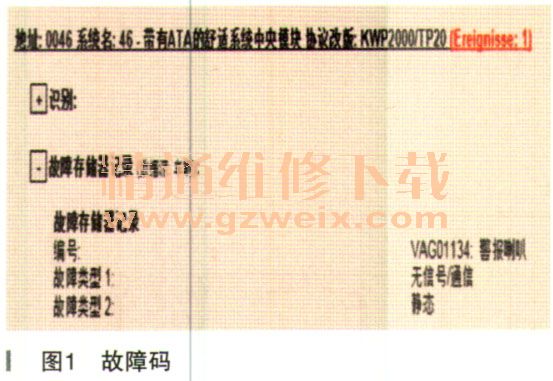

    故障诊断：检查车辆舒适系统故障码：“VAGO1134:警报喇叭无信号／通信”如图1所示。

    可能故障原因如下：
    ·警报喇叭故障
    ·舒适系统中央控制单元故障
    ·警报喇叭至舒适系统中央控制单元线路故障
    ·其他故障

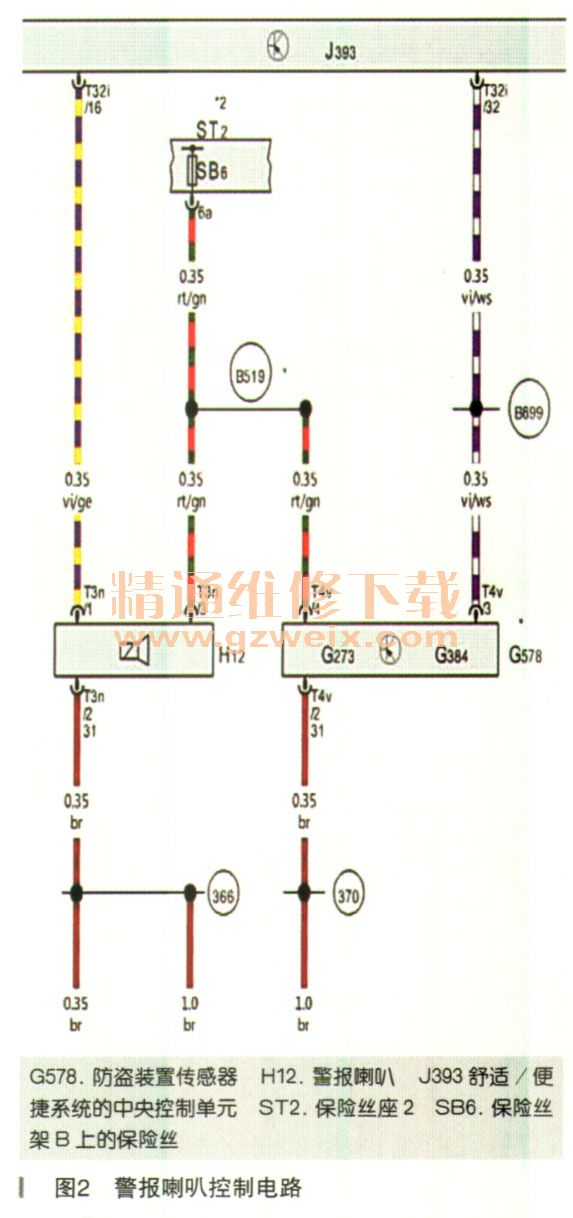

    该车警报喇叭电路图如图2所示。

    SB6供电T4v/4保险丝及接地T4v/2（31）检测正常。

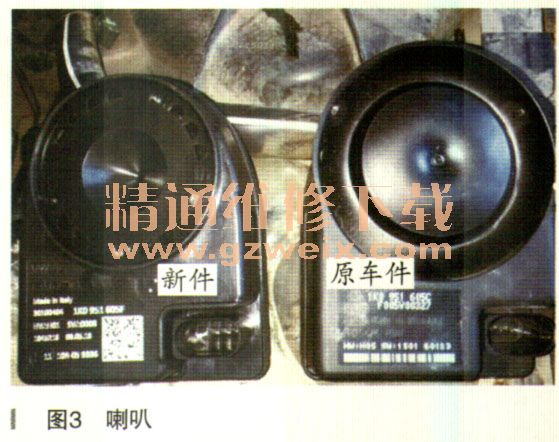

      由于该车警报喇叭比较好拆卸，首先替换正常车辆警报喇叭，如图3所示。

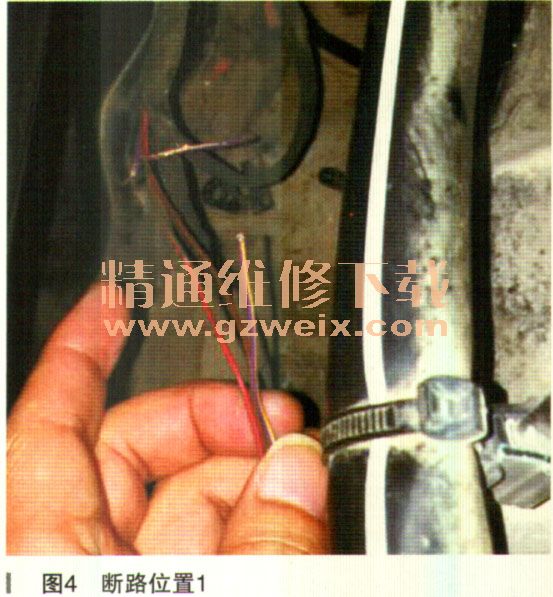

    检查警报喇叭至舒适系统中央控制单元线路，发现线路断路，并在警报喇叭附近找到断裂位置（被小动物咬断），如图4所示。

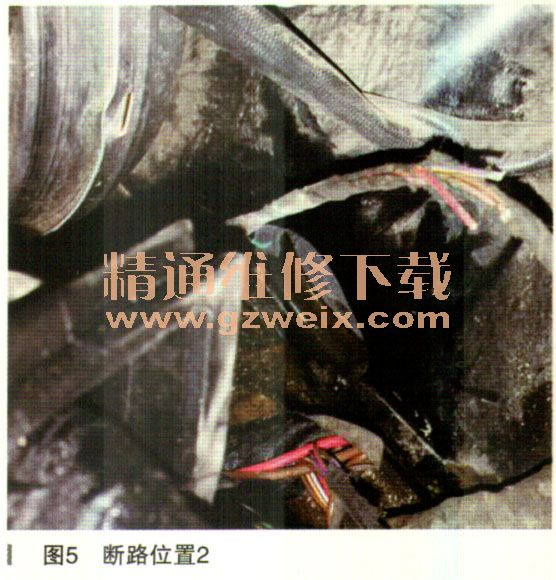

    修复受损线路后，再次试车故障依旧。读取故障码还是94VAGO1134:警报喇叭无信号／通信”。用万用表再次检查线路，发现警报喇叭至舒适系统中央控制单元线路仍是断路状态。仔细对相关线路检查后发现该线路上还有被咬断地方，如图5所示。

    修复相关线路后用，检测警报喇叭至舒适系统中央控制单元线路正常，清除故障码后试车故障排除。
    故障排除：修复两处受损线束后故障排除。
    故障总结：线束被小动物咬断时有发生，一根线几处位置咬断情况还是比较少见，发现问题后通过万用表检测线路是否恢复正常，快速准确定位故障，减少维修时间，提高客户满意度。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
