奥迪Q5变速器故障警告灯点亮
来源:本站整理  作者:佚名  2019-11-04 10:25:24

     一辆行驶里程约7万km、搭载2.0T发动机的2014年大众奥迪Q5多功能运动型车。用户反映:该车仪表板上的变速器故障警告灯点亮,但并未见行驶异常。

    检查分析:维修人员接车后从用户处了解到,这辆车已经因为这个故障更换过换挡控制单元J587。通过查阅电路图,得知J587和变速器控制单元J217之间有两根信号线进行通讯。
    取来万用表,从线束插接器背面将线束端子取出,测量这2根信号线(图1),测量到的电阻均在正常范围内,且不存在短路的情况。

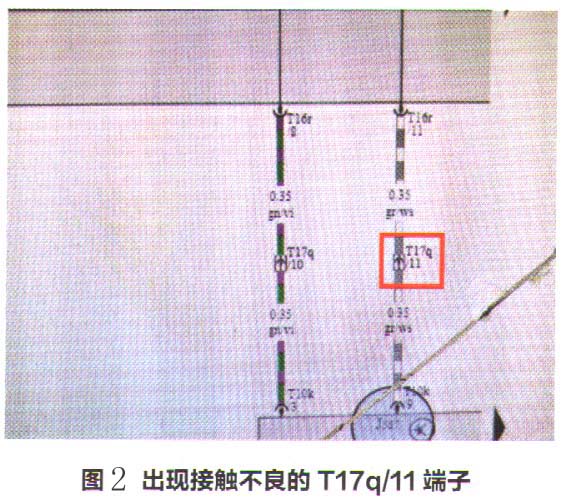

    在更换了新的J587且信号线导通正常的情况下,怀疑此故障的原因是J217故障。但根据以往的维修经验,J217出现故障的可能性很低,因此维修人员并未贸然拆卸J217,而是继续在线束上寻找接触不良的位置。在J587和J217之间,存在一个有17个端子的插接器(图2),在断开此处连接器后发现,插接器的T17q/11端子接触不良。
    故障排除:修复T17q/11端子后试车,故障排除。
