故障诊断：（1）这辆车带有氛围灯，内部表面照明的PR号是QQ2，观察发现车内仪表板上的左（L243）右（L244）线条照明、中控台（L193）的线条照明不亮，车内其他地方的氛围灯都正常。用VAS6150E检测09中有故障码：本地数据总线6，电气故障。

      （2）如图1所示。氛围灯都由J519控制，L243与L244由LIN5控制，通过LIN串联，L193为LIN6控制，L243、 L244、 L193共用供电和搭铁，拆卸L243，在插头处检测供电和搭铁都正常，拔下L243的插头T4ej，测量T4ej/2针脚电压是7.8V，说明此处到J519的LIN线正常，测量T4ej/3针脚没有对地或对正极短路。插上L243的插头T4ej，测量T4ej/2和T4ej/3的电压是1.56V，此电压为不正常，于是怀疑L243到L244之间的线束有问题，将T4ej /3的针脚拔出后，发现这时L243和中控台上的L193的氛围灯亮了。拆卸带L244的仪表中间出风口，拔下L244的插头T4ek，测量L243到L244之间的LIN线没有短路和搭铁的情况，恢复线束连接，这时发现L244也亮了，一切正常。

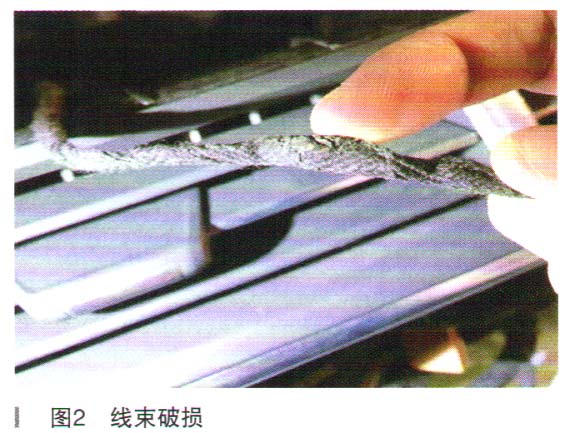

      （3）与客户沟通，先安装好后再试车，在安装仪表台中间长出风口时发现，在拧紧最左边的螺丝的时候氛围灯又不亮了，松开后会亮，怀疑线束有挤压，再次拆下风口仔细检查发现，有一处线束被挤扁，剥开胶带，线束的外皮有一点磨损（如图2所示），导致LIN线与搭铁线是连非连，将线束用胶带包好，试车正常。

    故障原因分析：由于LIN线与搭铁线轻微的短路，造成LIN线电压过低，导致氛围灯无法工作。

    故障排除：维修被挤压的线束。

    故障总结：氛围灯由J519控制，当多个氛围灯不亮的时候，可能是因为LIN线或者共用的供电、搭铁导致，另外在查找电路图的时候也要注意J519内部相连接的LIN线。
