故障诊断：（1）客户到店检修，说其车辆车周摄像机及倒车影像经常无图像显示。经检修确实如客户所说，车周摄像机和倒车影像无视频影像，VAS6150X检查发现车周控制单元J928中有故障码：B125C11，视频电缆，对地短路，偶发。该车为C7PA 3.0T，PR号为KA6，配备车周摄像机。倒车摄像机、前置摄像机、左侧摄像机和右侧摄像机都由J928控制。

      （2）首先检查了J928的供电电压，拔下J928的插头t18f，测量其针脚1号脚的供电电压为12.5V，电压正常。测量t18f/2针脚对地搭铁的阻值，小于0.5Ω，搭铁也未发现异常现象。检查J928的视频线导通性及针脚亦无异常，因此怀疑车周摄像机控制单元J928有故障，为了准确锁定故障件，尝试调换了试驾车的车周摄像机控制单元，发现故障确实消失了。车周摄像机功能全部恢复了正常，因此当时确信是J928控制单元坏了，于是为客户定购了一个新的车周摄像机控制单元，等到货后，约客户更换了新控制单元J928，一切都很顺利，可洗完车正准备将车辆交付客户时，发现车周摄像机又不显示图像了，故障现象和原来一模一样，故障码还是显示：B125C11，视频电缆，对地短路，偶发。这就怪了，看来故障点不在控制单元J928上，必须重新测量线路。于是重新将副驾驶脚坑处地毯揭开，将J928控制单元露出，正在这时手突然触碰到地毯下面副驾驶A柱下的搭铁点上的线束，车周摄像机突然恢复正常了，我连忙检查该处搭铁线的螺母，发现该螺母居然未拧紧（如图1所示），将该处搭铁线螺母按规定扭矩拧紧后，车辆故障排除，最后反复试车，未再出现车周摄像机功能故障。

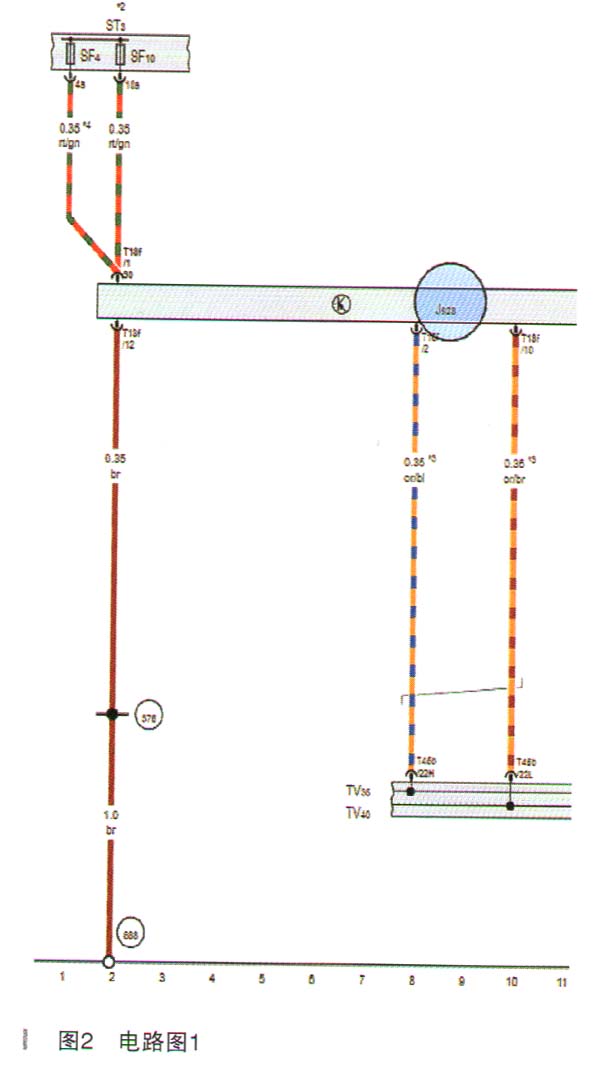

    故障原因分析：该搭铁点为车周摄像机J928的搭铁点，该故障是J928控制单元搭铁不良所致，如图2所示。为什么一开始测量J928插头t862针脚对地搭铁的阻值正常呢，应该是当时该搭铁线的拧紧螺母还有一定的预紧度，并未完全松开，因此测量时显示正常，车辆在行驶或晃动时搭铁线一松动，故障就出现了。所以以后再测量线路时，尤其是偶发性的电气故障，建议在测量时一边测量一边晃动线束，看看结果是否有变化。

    故障排除：拧紧J928控制单元搭铁点988处的螺母。
