奥迪Q5挂R档不能后退、组合仪表显示变速箱故障齿轮和R
来源:本站整理  作者:佚名  2020-02-21 10:05:31

 故障分析:

1、VAS 6510B检测,有故障存储: P174F00 子变速箱2中的阀4 电气故障 被动/偶发。
2、按照引导性故障查询的提示,拆下机电控制单元。初步检查线路板、电磁阀没有发现损坏痕迹。

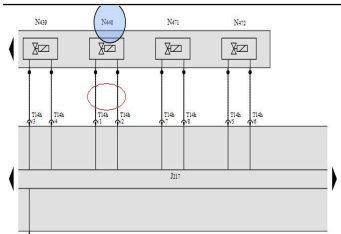

3、拔下J217和印刷电路板1的插头,检查针脚没有弯曲、变形痕迹。测量印刷电路板1上插头的针脚1到与N440接触的触点之间的电阻,为1.278KΩ。测量印刷电路板1上插头的针脚2到与N440接触的触点之间的电阻,为1.184KΩ。印刷电路板N440插头1和2总电阻约为2.4KΩ(规定值4.1~5.5 Ω(20℃))测量电磁阀N440的电阻,为5.3Ω。(测量与之类似的阀N436的电阻,也为5.3Ω。)
4、 由此可见,是印刷电路板的电阻过大,导致故障产生。


解决措施: 更换印刷电路板。
