奥迪A6L轿车废气灯亮检修
来源:汽车维修技师  作者:佚名  2020-03-09 09:20:31

     一辆行驶里程约5200km、配置DKU发动机及0CJ变速器的2019年奥迪A6L轿车。客户正常行驶时仪表废气灯点亮,如图1所示。

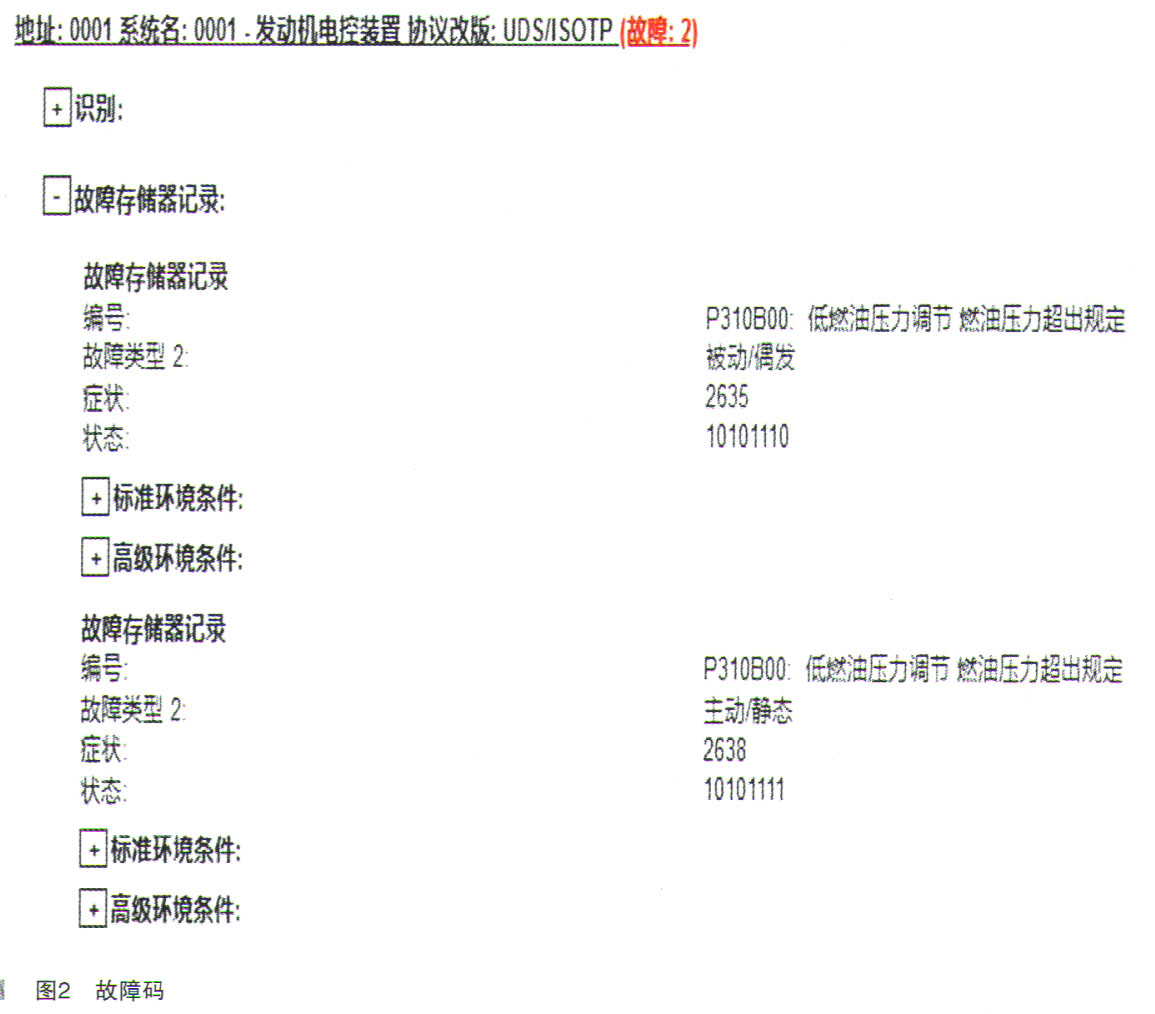

    故障诊断:诊断仪检测发动机系统故障码如图2所示。
    P310B00:低燃油压力调节,燃油压力超出规定,被动/偶发;
    P310B00:低燃油压力调节,燃油压力超出规定,主动/静态。
    可能故障原因:
   (1)低压油泵故障;
(2)低压油管及油轨故障;
(3)高压油泵故障;
(4)油泵控制器及线路故障;
(5)油压传感器及线路故障;
(6)燃油箱故障;
(7)发动机控制单元故障;
(8)其他故障。
故障检查步骤:
(1)用VAS6150E读取发动机控制单元低压油压测量值,如图3所示。

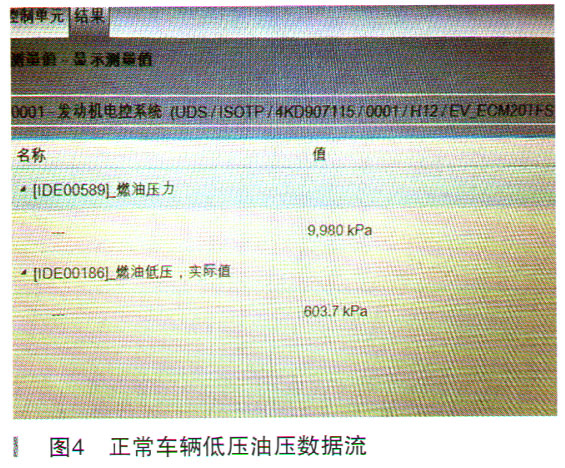

    正常车辆低压油压数据流如图4所示。
    故障车低压油压827kPa,正常车低压油压603 kPa,和正常车辆相比故障车辆大于正常车辆。
     (2)接上油压表VAS6550,读取怠速时故障车辆低压油压如图5所示。
    正常车辆怠速低压油压为510kPa左右,实际低压油压也高于正常值。
     (3)检查油泵控制器至发动机控制单元线路正常,油压传感器至发动机控制单元线路正常。
     (4)尝试处理油泵控制器搭铁线,试车故障依旧。
     (5)尝试更换油泵控制器后试车故障依旧。
     (6)尝试更换油压传感器及油轨故障依旧。
     (7)尝试更换高压油泵后故障依旧。
     (8)尝试更换发动机控制单元故障依旧。
     (9)尝试更换低压油泵后故障依旧。
     (10)在更换低压油泵对油箱管路检查时发现抽吸油管堵塞,如图6所示。
    正常车辆该管路为一定程度通路,以抽取副油箱燃油。
     (11)该油管机构没有单独备件,尝试更换油箱总成后试车故障排除。
    故障排除:更换油箱总成后故障排除。
    专用工具/设备:VAS6150E、VAS6550。
    故障总结:油箱内部管路堵塞导致低压压力过高,点亮废气灯。
