奥迪A4L轿车操作换挡杆无任何反应
来源:本站整理  作者:佚名  2020-03-30 09:16:23

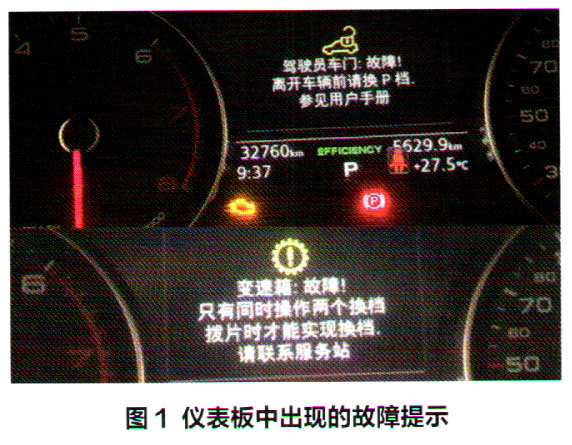

     一辆行驶里程约3.5万km、搭载2.0T发动机和7挡湿式双离合变速器的2016年大众奥迪A4L轿车。用户反映:该车打开点火开关时,仪表板中有时出现提示故障提示(图1)。故障出现时,操作换挡杆无任何反应,发动机可以正常启动,但是车辆无法正常行驶。

    检查分析:维修人员接车后试车,发现换挡杆无法操作,但使用换挡拨片可以换挡,车辆可以正常行驶,挡位显示也正常。用诊断仪对车辆进行检测,多个控制单元中存在故障码(图2)。
    查看所有的故障码,可以发现在地址81中存在与挡位相关的故障码,地址19中存在信息娱乐总线损坏的相关故障码,且故障属于偶发性故障。执行检测计划,结果显示:更换选挡杆传感器控制单元J587。更换J587后仪表中不再出现故障提示,经过多次试车,故障没有再次出现,将车辆交付。

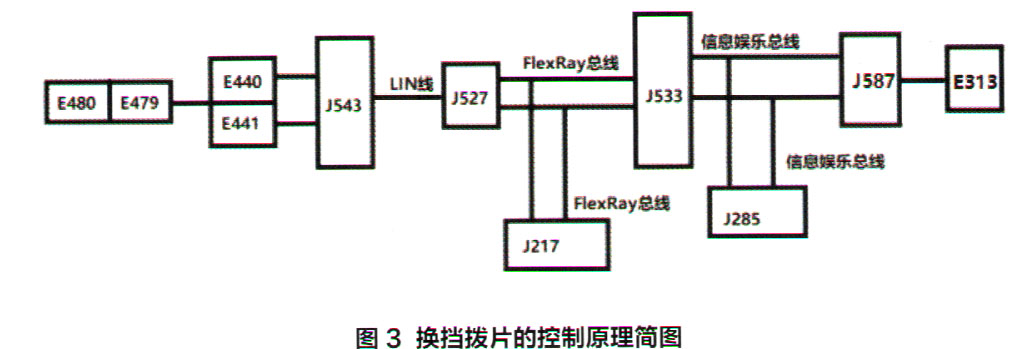

    第2天用户拨打救援电话告知故障再次出现,故障现象与之前一样。询问用户得知,故障一般出现在停车5 min后,且不是每次都会出现。结合故障码的指引,维修人员根据相关电路图做了一个挡位信号传递的原理图(图3)。
    根据图3,使用换挡杆E313时,E313将车主的换挡动作传递给J587o当J587识别到车主所需的挡位信号后,将信号传递给数据总线诊断接口J533、同时也传递给组合仪表控制单元J285oJ533将挡位信号传递给变速器控制单元J217,变速器的机电单元得到指令进行最后的动作。
    根据图3,使用换挡拨片E480或者E479时,换挡拨片将信号传递给多功能方向盘控制单元J543,然后通过LIN线传递给转向柱控制单元J527,J527通过FIexRay总线传递给J217让变速器机电单元进行换挡,同时也将信号传递给J533,J533又通过信息娱乐总线传递给J285。

[1] [2]  下一页
