奥迪A6L e-tron仪表显示驾驶员系统故障检修
来源:汽车维修技师  作者:佚名  2020-12-22 08:41:48

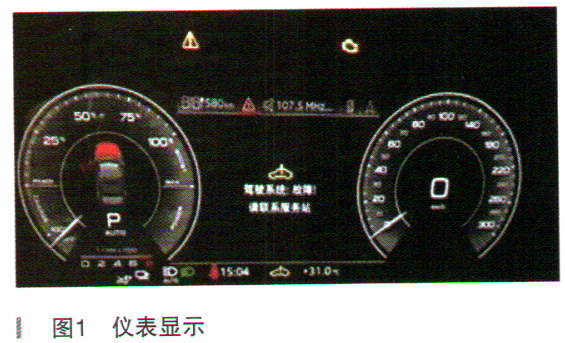

     一辆行驶里程约3800km、配置DPM发动机的2020年奥迪A6L e-tron(C8)轿车。用户反映:该车仪表显示驾驶员系统故障,如图1所示。

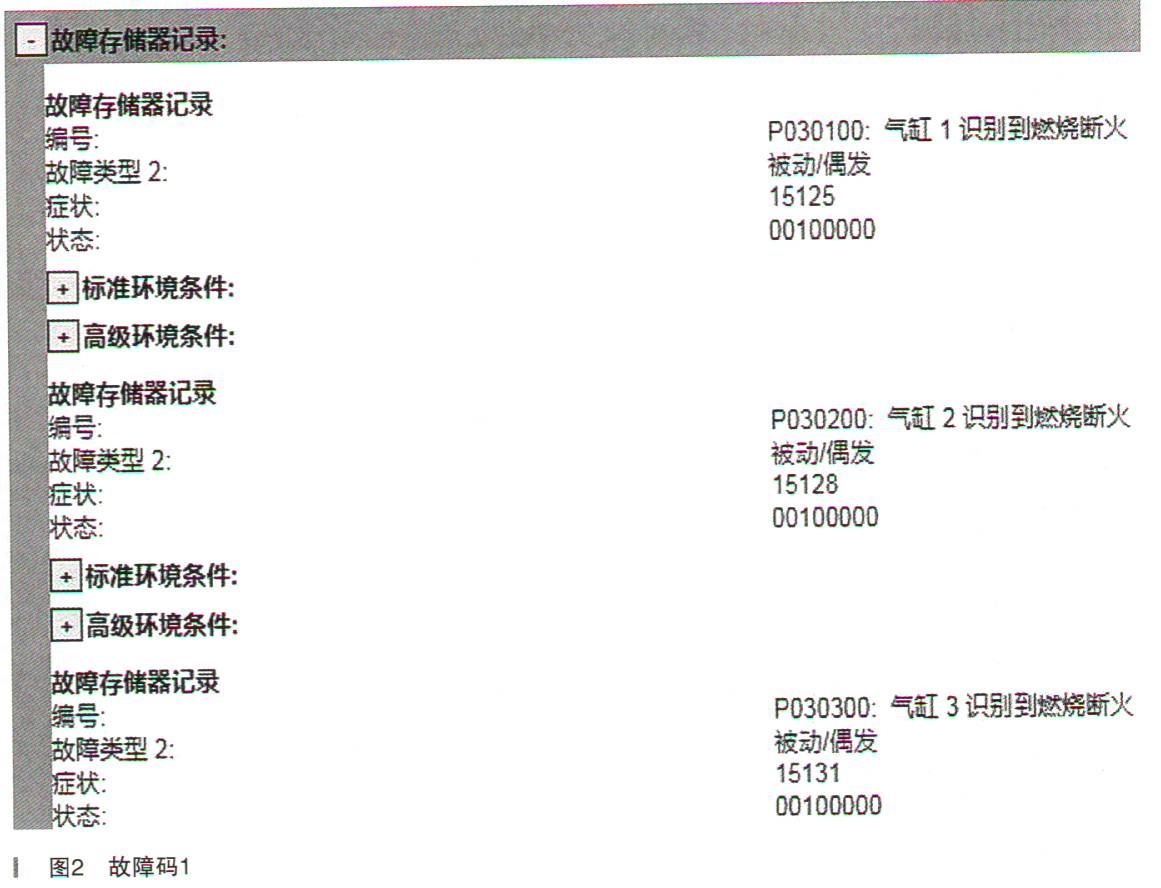

    故障诊断:车辆进店检查,仪表显示驾驶员系统故障。用VAS6150C读故障码,如图2~图4所示,删除故障码后仪表没有故障灯再亮。


    第二天,客户再次进店,反映仪表再次亮起故障灯,读故障码:① 51电驱动装置有行驶电机温度传感器断火(被动/偶发);② C5热管理系统有电驱动装置的功率电子系统控制器信号不可信(被动/偶发)。与上次故障码基本上一致。向客户了解出现故障的情况,不论启动发动机时还是行驶时,仪表都会亮起故障灯,最近出现频率比较高。用诊断仪按C5热管理系统电驱动装置的功率电子系统控制器信号不可信(被动/偶发)引导检查Jx1电驱动装置。检查Jx1,如图5所示,电驱动装置的插头和针脚没有异常。然后提示更换Jx1电驱动装置,由于是偶发的,先和试驾车对Jx1电驱动装置,试车104km,模拟停车、启动,仪表还是出现故障灯。
    再次用诊断仪读取故障码与上次一样也是被动偶发的。经过前几次的故障码分析,每次故障记录都有行驶电机温度传感器G712对地短路。会导致电机温度传感器G712短路的有以下情况:①JX1电驱动装置故障;②JX1电驱动装置至电机温度传感器G712的线路故障;③电机温度传感器G712故障。
    已经和试驾车对换询X1电驱动装置,排除第一种情况。检蓟X1电驱动装置至电机温度传感器G712的线,没有异常,排除第二种情况。
    综合分析,到现在只有电机温度传感器G712了,决定要解决问题需要索赔电机温度传感器G71乙试车100km,没有出现此故障。
    启动时,行驶电机温度传感器G712对地短路,仪表亮起故障灯。
    故障排除:更换行驶电机温度传感器G712,1个月后,回访客户,没有再出现此故障。
