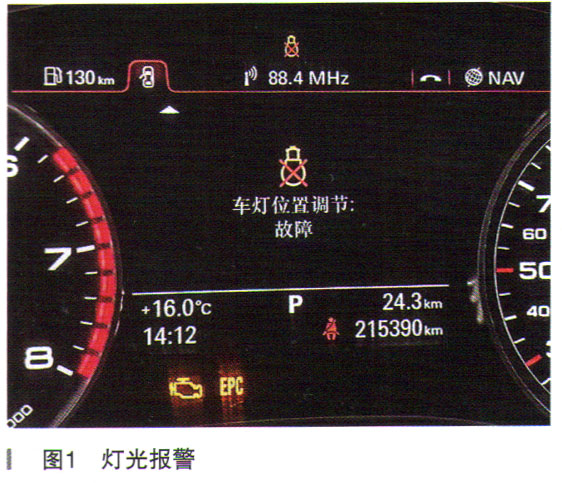

故障诊断：车到店后观察仪表，仪表上面确实有灯光报警的指示灯，如图1所示。

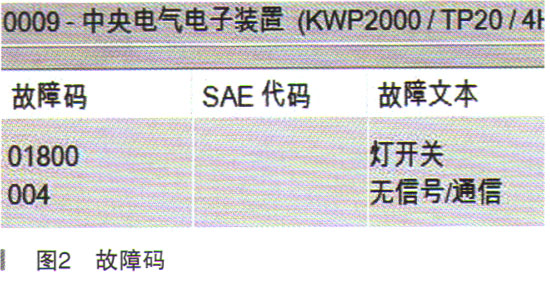

    根据仪表上面的故障灯，接上诊断仪，读取故障码为：灯开关、无信号通信，静态，如图2所示。

    从故障码可以看出，问题可能出在灯光开关或者它的线路上。于是首先拆掉灯光开关，查找电路图对灯光开关线路进行检测。电路图如图3所示。

    从电路图中可以得知，车灯开关上面有4根线和车上一致，于是对线路进行测试。1号脚为LIN线，测得的电压为8.98V，正常；2号脚为供电，测得的电压为12.1V，正常；3号脚为搭铁，正常；4号脚为车载电网控制单元J519信号，电压为7.1V，正常。几次测量的电压值，如图4所示。

    从测得的数据可以看出线路是正常的，那么是开关的问题？接着把开关插上，打开钥匙，重新打开和关闭灯开关，这个时候仪表上灯光不再报警，多次测试均正常，怪不得客户说是偶发性的灯光报警。这时候决定把饰板装齐跑着试试，装完饰板后打开点火开关就直接灯光报警了，怀疑是灯开关插头没插上造成的。于是检查了一下，确定插头插得没问题。由于已经量过线路，就在车间找了一个灯开关装上进行测试。刚装上也是没有问题，但是装上饰板后就又报警了。
