奥迪Q5发动机燃油供给系统故障检修
来源:汽车维修技师  作者:佚名  2021-12-29 08:15:12

    根据该发动机燃油供给系统的结构特点,高压燃油泵由凸轮轴驱动,如果油泵柱塞泄漏汽油,汽油是可以流到曲轴箱内的。结构图如图5所示。
    由于该车没有机油尺,于是用其他车型的机油尺伸入油底壳内蘸取机油,发现机油中汽油味道比较大。拆卸汽油泵发现故障点:柱塞处泄漏汽油,如图6所示。

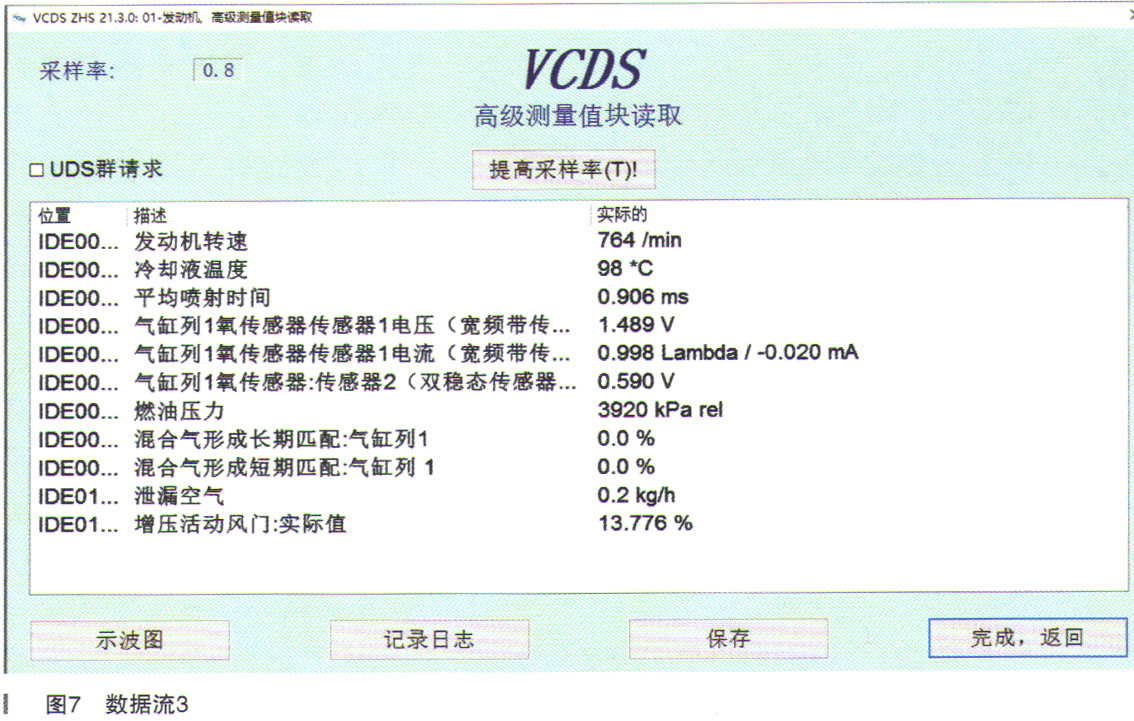

    故障排除:更换汽油泵及机油机滤后故障排除,再次测量数据流,如图7所示。

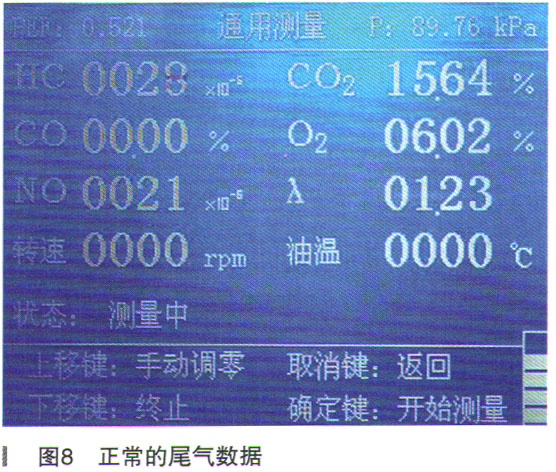

    发动机怠速时测量尾气,如图8所示。
    HC:28x10-6、CO:0.00%、CO2:15.64%、NOX:21×10-6、入:1.23。
    尾气排放成分恢复正常。
    故阵总结:
      (1)冷车怠速抖动、加速迟滞的原因是车辆长时间停放,曲轴箱油底壳内渗入大量汽油。发动机启动后,暖机过程中通过曲轴箱通风系统汽油蒸气进入气缸,造成混合气过浓。通过燃油修正把喷油时间减少,此时如果加速,又会造成瞬间通过喷射进入燃烧室的燃油过少而出现回火现象。热车后曲轴箱内的燃油蒸气大部分被吸入燃烧室消耗掉了,故障现象逐步消失,行驶基本正常。
      (2)调校好的汽油发动机在怠速工况下,尾气中一氧化碳(CO)低于 0.5%,二氧化碳(CO2)为13%~16%,氧气(O2)为1%-2%,碳氢化合物(HC)低于55×10-6,氮氧化合物(NOX)低于1000×10-6。根据尾气中各成分的形成机理,通过尾气测试,有助于对发动机燃油供给系统故障分析。
