重新换上原厂喷油嘴后,再次检测尾气数据,在断开前
氧传感器的情况下,尾气中的氧气含量已经恢复正常(图9)。
上路试车,仍然存在车速80km/h以上加速无力的现象。尝试切换不同的挡位行驶,发现该故障与发动机转速密切相关,只要发动机转速超过4 000r/min故障就会出现,低于该转速则没有问题。据此我们将检测目标缩小到发动机上,考虑到伴随多缸随机失火,需要重点检查多个汽缸的共性原因,如进气系统、燃油供给、排气堵塞等。

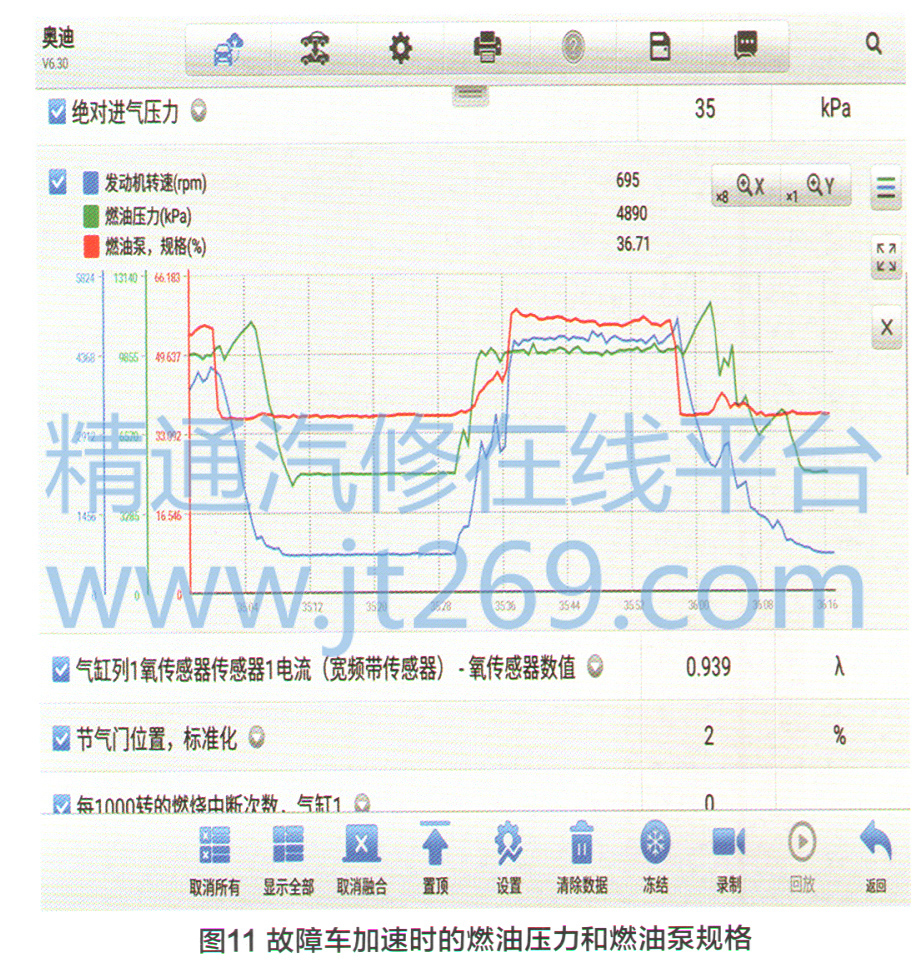

利用诊断仪的
数据流成像功能,先后验证了加速时的进气压力、增压压力(图10)以及油轨压力(图11),都在正常范围内。加速过程中,增压压力和进气压力可以达到1.6~1.7bar(1 bar= 100kPa);燃油压力可以达到100bar,接近高压极限值,同时低压汽油泵的负荷约为最大功率的60%.
读取前
氧传感器和后
氧传感器电压,终于发现异常。加速时前
氧传感器电压还是会飘升至3.311V,与此同时,后
氧传感器电压会升高0.9V(图12)。也就是说,前
氧传感器反馈混合汽过稀,而后氧又反馈混合汽过浓,两者相互矛盾。
根据发动机控制原理,
空燃比在12~13时,火焰的传播速度最快,发动机输出功率最大,此时的
空燃比又称功率
空燃比。因此,在加速时,为了确保发动机的动力性,需要供给浓混合汽。从原理推测,前
氧传感器的数据是错误的。
仔细观察
数据流,发现急加速时,前
氧传感器电压频繁异常升高。怀疑前
氧传感器损坏,拔掉前
氧传感器的插头进行路试,故障现象消失。更换前传感器后,车辆加速有力,重新读取
数据流如图13所示,加速时前
氧传感器电压降低至大约0.7V,同时后氧电压升高至大约0.9V,两者数据相符,说明此刻混合汽偏浓,确定该车故障已被彻底排除。
维修小结:
本案例中,故障车存在“人为故障”和“自然损坏”双重故障,推测车辆初始故障是前
氧传感器损坏,后来又被更换了副厂喷油嘴,导致问题加重。案例中前
氧传感器故障很少表现出来,必须加速至4 000r/min以上才不正常,怠速时的数据没有问题,因此,大家以后维修时要注意这种情况。
如果发动机怠速时运行不稳定,为了维持发动机运转,
ECU可能会增大节气门开度,进气歧管绝对压力随之升高,喷油脉宽又随着进气压力增大。由此会造成一系列数据不正常,并对
数据流分析工作造成干扰。
本案例中,故障车在更换喷油嘴之前,进气压力经常在1 00kPa以上,当然节气门开度和喷油脉宽也很大,这种不受控制的燃烧,让火花塞的头部发黑,一度让我们感到困惑,分不清到底是混合汽稀还是浓,幸好有尾气分析仪澄清了误会。
