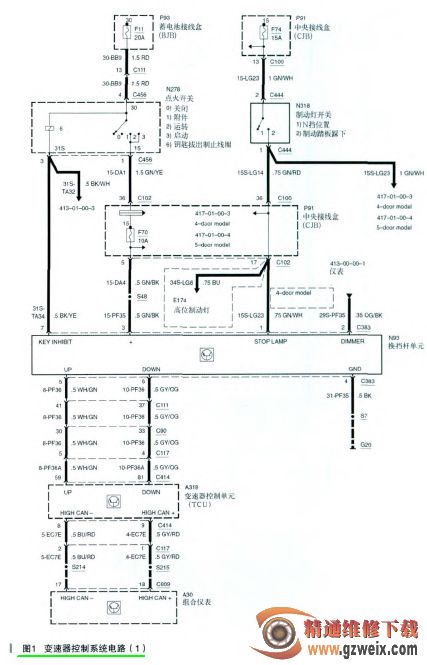

再次查看电路图（如图 1、图 2所示），跟挡位显示相关的只剩下换挡杆单元没有检查了，因为手动的换挡信号是靠换挡杆单元给 TCM 来实现的。IC 的手动显示挡位也是靠换挡杆单元内的霍尔传感器提供信号的。接着检查了换挡杆单元的 C383插头的 5 号、6 号脚到 TCM 的 C414插头的 59 与 81 号脚之间的线路，没有断路与短路现象。经检查，换挡杆单元的供电和搭铁都是正常的。那么，会不会是换挡杆单元有问题呢？刚好有一个肇事车的换挡杆单元，换上试了一下，结果故障排除。

为什么换挡杆单元损坏会造成 IC无挡位显示呢？我个人以为，应该是由于换挡杆单元内的手动换挡电路或者是霍尔传感器损坏而不能给 TCM相应的信号，此时，TCM 会使 P 挡灯闪烁来提醒驾驶员。这种现象应该是一种 TCM 的故障提醒模式。
