检修福特蒙迪欧空调控制面板无显示故障
来源:本站整理  作者:佚名  2012-05-25 09:59:20

一辆行驶里程约24000KM的长安福特蒙迪欧轿车。车主反映:该车的自动空调控制面板无显示。鼓风机不工作,前一天空调系统工作正常,可今天无论如何也打不开空调。

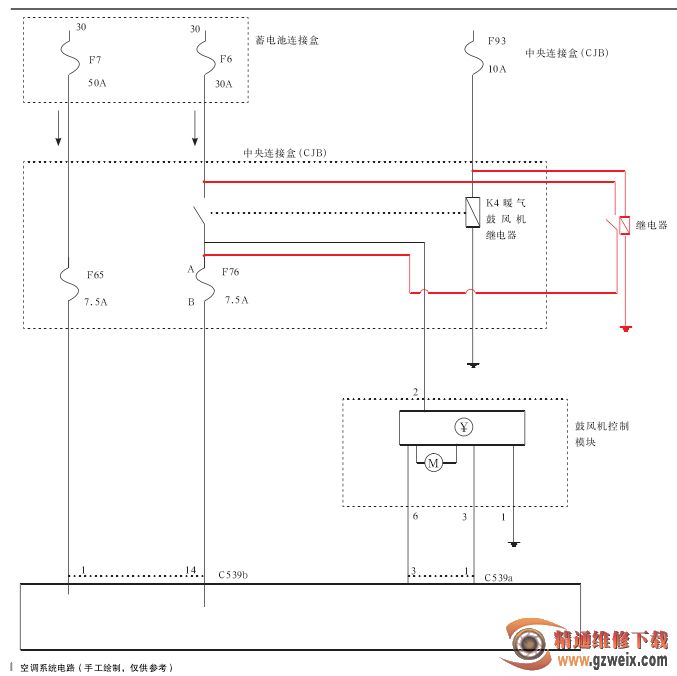

该车装备自动空调,线路如图所示,拔下空调保险丝F65、F76、F93,检查都正常。打开点火开关,用万用表电压挡测量保险丝F65有12.3V,F93有12.1V,F76无电压。从线路图上可以看出,当打开点火开关时,F76上必须要有12V电源 ,于是拔下F76,打开点火开关,从F76保险丝B端加上一个12V电源,打开空调开关,此时面板指示正常,启动着车后,压缩机、冷凝器、散热风扇都能正常工作。此时可以证明保险丝F76后面的线路都正常。插回F76,鼓风机在低挡位时能工作,但高挡时马上就会熔断。更换F76后开鼓风机时瞬间又会熔断。再仔细观察线路图发现,原车线路鼓风机的保险为F6,于是在F76保险丝A端加12V电源,空调系统完全恢复正常(因7.5A的保险丝不能满足鼓风电机的需要)。接下来检查鼓风机继电器的工作情况,从中央连接盒上找到K4暖气鼓风机继电器,开关点火开关感觉此继电器吸合正常,更换继电器,故障依旧。用万用表电压挡测量F6有12.2V,拔下K4,测量继电器座上5脚无12V电压,接着测量F6到继电器座5脚的电阻为无穷大。于是从F6到5脚重新引一根线,打开点火开关后空调面板还是没有显示,测量打开点火开关时保险丝F76上只有1.9V电压,拔下K4,测量K4继电器座3脚到F76的电阻为1760kΩ,证明中央连接盒出了问题。由于中央连接盒价格不菲,因其他系统工作正常,驾驶员要求改线路。



更改的线路为在原供电线路的基础上加一个外接继电器,如图中红线所示,至此,故障排除。



故障总结:汽车电气方面的故障,有时很简单,只要我们认真分析、查看线路的走向,平时多看相关的线路图,问题都会迎刃而解。

关键词:空调
