福特翼虎停放数天后无法启动、行李箱灯常亮
来源:本站收集  作者:佚名  2014-02-09 07:41:31

    一辆行驶里程约1.5万km的福特翼虎NAT轿车。客户反映:该车停放两三天后就会出现无法启动的问题,并且此问题已经出现了多次。
    接车后:检查发现车辆在锁车状态下行李箱灯常亮,其他车内灯会自动进入熄灭状态。根据故障现象首先用IDS调取故障代码,读取到的故障代码为B1DI3;11;2F,其含义为电路与搭铁短路。

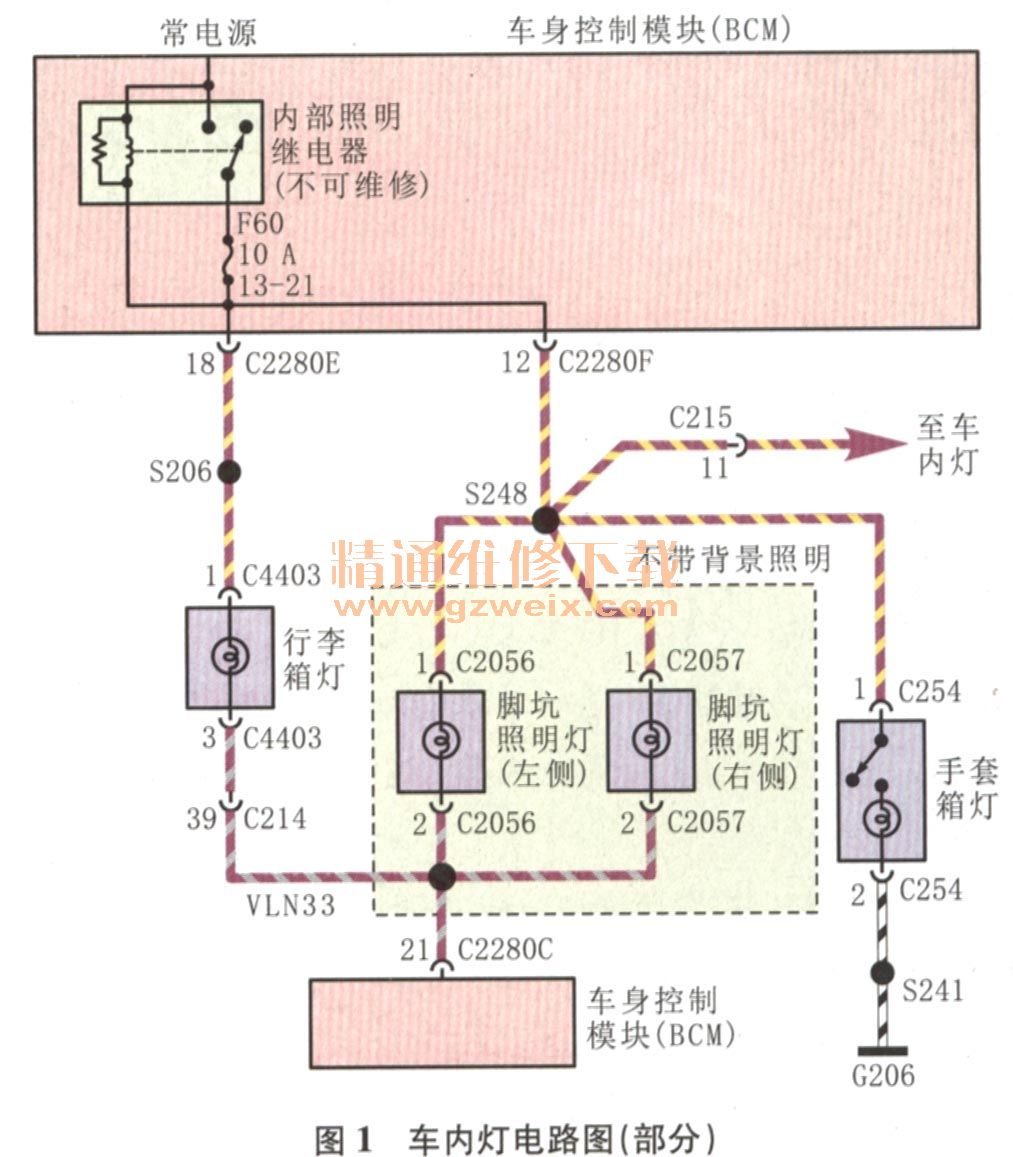

    参阅维修手册了解到BID13;11;2F故障代码产生的原因为:BCM探测到礼仪灯搭铁控制电路出现搭铁短路。按照维修手册提供的维修步骤接通点火开关,利用IDS读取BCM PID (DOOR SW_LF、DOOR_SW_PSGR、DOOR_SW_ LR和DOOR_SW_RR)与实际车门操作的开启与关闭动作保持一致,由此排除了门锁产生问题的可能性;接着断开点火开关后断开BCM的连接器C2280C检查,此时发现行李箱照明灯依然常亮(正常状态下,断开连接器C2280C后车内灯是无法点亮的);参照该车车灯照明电路图(图1),测量连接器C4403的端子1的电源,正常,但端子3却常搭铁,不管在什么状态下都不受BCM控制。为了最终确认是BCM本身问题还是线路问题,断开连接器C2280C,再次测量连接器C4403的端子3还是一直处于搭铁状态,至此排除BCM故障。经过上述检测最终确定问题是出在VLN33(GY/VT)的线路上。
    从图1中发现VLN33线路中经过的第一个连接器为C214,因此首先对连接器C214进行排查,连接器C214位于排挡杆下方,拆下连接器C214后发现后部线束由于与底板摩擦出现了破皮现象(图2)。



    故障排除:将破损的线束重新包扎并做绝缘处理后试车,故障排除。
