一辆行驶里程约3万km、搭载2.0 L GTDI Ecoboost发动机和6速手自一体变速器的2014款长安福特产新蒙迪欧。客户反映：该车发动机故障灯点亮，车辆加速无力。

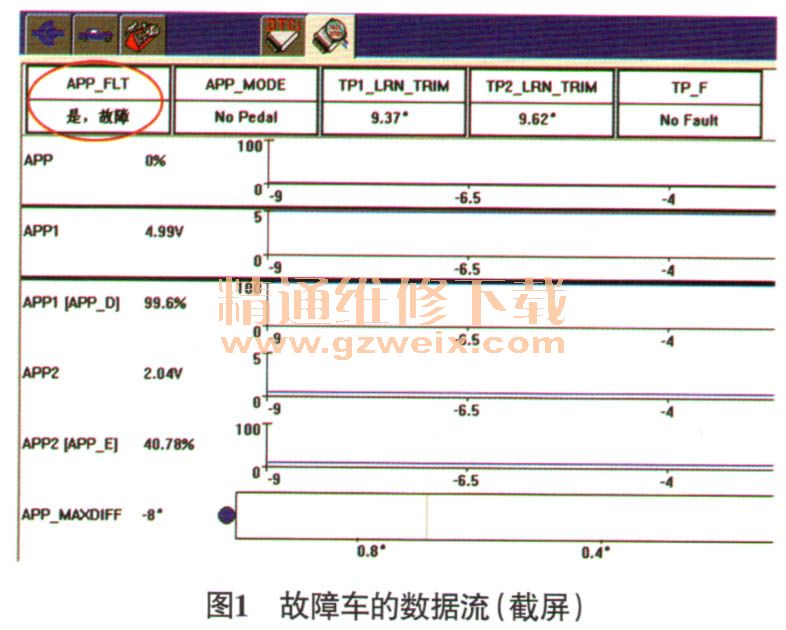

    故障诊断：接车后试车验证故障现象，接通点火开关，启动发动机，发动机顺利启动，仪表盘上发动机故障灯和动力系统故障灯同时点亮。询问客户得知，之前在别的4S店检修过上述故障，维修人员清除故障代码后，让客户后期继续观察，可是没过多长时间故障再次出现。连接故障检测仪（IDS），读取故障代码，动力系统控制模块内存储有故障代码“P2122节气门／踏板位置传感器／开关D电路输入低”和故障代码“P2127节气门／踏板位置传感器／开关E电路输入低”；读取动力系统控制模块数据流，在慢慢踩下加速踏板过程中，“APP1”的电压没有任何变化，“APP2”的电压正常变化，同时“APP_FLT”显示“是，故障”（图1）。分析造成此故障的原因可能有：加速踏板机械故障；加速踏板传感器故障；动力系统控制模块故障；相关线路故障。

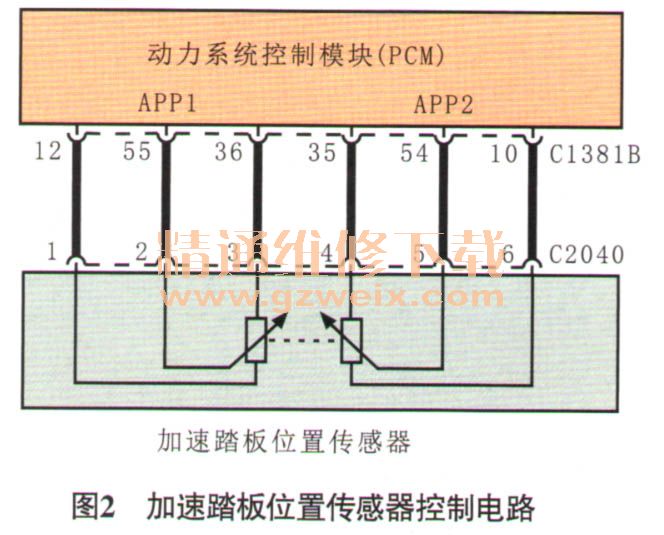

    本着由简单到复杂的诊断思路，接通点火开关，将加速踏板踩到底，然后放开，加速踏板无阻塞，排除加速踏板机械故障的可能。对动力系统控制模块进行升级，升级完成后试车，故障依旧。查看加速踏板位置传感器控制电路（图2），断开加速踏板位置传感器导线连接器C2040，接通点火开关，用万用表测量导线连接器C2040端子1与端子3之间的电压，为5.0 V，在标准值范围内；断开点火开关，断开动力系统控制模块导线连接C1381B，测量动力系统控制模块导线连接器C1381B端子55与加速踏板位置传感器导线连接器C2040端子2间的电阻，小于1Ω，说明该信号线路良好；测量导线连接器C2040端子2与电源及搭铁间的导通性，不存在短路故障。诊断至此，推断加速踏板位置传感器损坏。

    故障排除：更换加速踏板总成后试车，启动发动机，慢慢踩下加速踏板，读取动力系统控制模块数据流，“APP1”和“APP2”的电压均正常变化（图3），故障排除。
