故障现象: 发动机右侧漏油
维修过程: 车辆发动机右侧漏油,升车检查发现在曲轴皮带盘附近和油底壳右侧存在渗机油的情况,且渗漏的机油呈滴落状态,见下图:
拆检发现机油从正时室内渗漏出来的

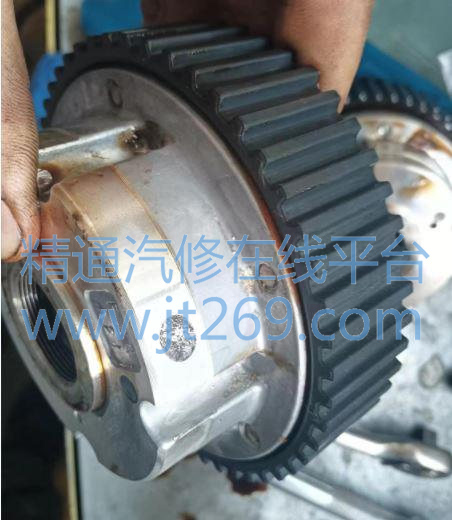

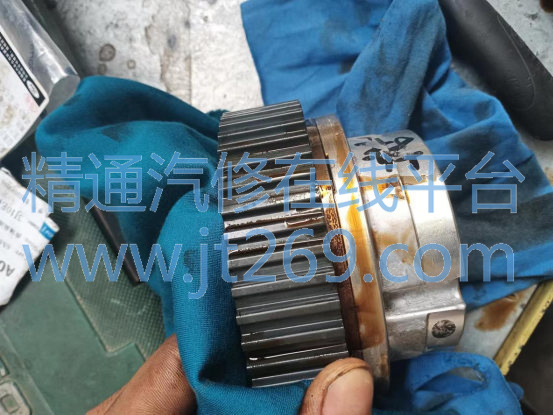

进一步检查发现机油是从进、排气两侧的 VCT 链轮装置本体里渗漏出来的见下图:

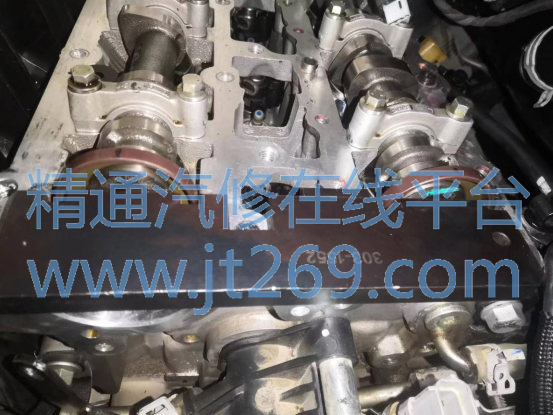

因车辆还在质保期内向热线申请后同意更换两侧的 VCT 链轮处理,车辆出厂日期为 19 年 2 月份,原车凸轮轴链轮为老款链轮零件号分别为 DS7G-6C524-CA 和 DS7G-6C524-FA,而配件部定回来的是新款链轮零件件号为 DS7G-6C524-DA 和DS7G-6C524-GA, 配件部反馈老款配件已经不提供了,只能提供新款零件,和热线老师确认零件为替换关系可以使用。技师在安装过程中,用凸轮轴定位工具 303-1552 将凸轮轴固定在一缸上止点位置,用蝴蝶形状专用 303-1708 定位好两侧的 VCT 链轮,并按标矩和角度拧紧固定螺丝,
安装正时皮带时发现两个链轮之间的皮带比较松旷,实际拉紧皮带后皮带与链轮的齿与齿正好是相对的,并非齿牙对着齿槽的贴合状态,安装皮带时无论是向前或是向后赶半个齿安装皮带,复盘确认正时时都存在专用工具无法安装原位的情况,始终有半个齿牙的偏差,
