一辆行驶里程约9万km的长安福特福克斯轿车。用户反映:该车怠速抖动且提速缓慢,同时仪表板上的发动机故障灯点亮。

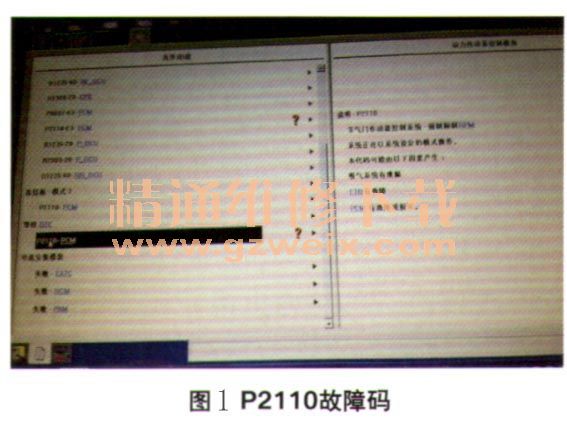

检查分析:维修人员接车后首先确认故障与用户描述的一致。使用长安福特专用故障诊断仪读取到2个故障码,分别为:P2110—节气门执行器控制系统(发动机)被强制限制转速(图1);P0607控制模块性能(图2)。利用故障诊断仪进行测试,所有控制单元都正常,说明控制单元的供电和搭铁也都正常。
分析引起故障的原因可能有以下几点:节气门过脏或故障;系统故障;相关线路故障;发动机控制单元(PCM)故障。维修人员首先清洗了节气门,试车故障依旧。接着更新了PCM,又对保存储存器(KAM)做了重设后再次试车,故障依旧存在。在出现故障时,使用故障诊断仪查看相应的数据流,发现踩下加速踏板时,节气门开度始终没有变化。保持加速踏板踩到底,发动机转速也只能达到3 600r/min左右。
查看节气门控制线路图发现,节气门共有6根导线进行控制,其中4根是节气门位置传感器的信号线,还有2根是节气门控制电动机的控制线。在接通点火开关时,检测节气门控制电机的插接器C593的1号端子与2号端子之间的电压,为0v,说明PCM没有给节气门控制电机供电。然后拆下PCM上的插接器C601,测量C601的H3端子与插接器C593的1号端子之间的电阻,为0.03Ω,正常。再测量插接器C601的H4端子与插接器C593的2号端子之间的电阻,为0.03Ω,正常。在测量的同时,用手拨动相应的线束,电阻没有变化,说明线路不存在断路、短路或虚接情况。接着检查PCM的各端子,均不存在弯曲或腐蚀等现象,由此判断故障应该是PCM自身出现了问题(图3)。
故障排除:更换PCM并重新编程后试车,故障排除。
相关资料:2012年长安福特福克斯维修手册(含电路图)
