福特新嘉年华轿车近光灯无法关闭
来源:本站整理  作者:佚名  2018-12-13 09:12:44

    一辆行驶里程约8万km的长安福特新嘉年华轿车。用户反映:该车前照灯近光灯无法关闭。
    检查分析:维修人员接车后首先确认故障现象,只要将车辆的点火开关打开,无论前照灯开关是处于接通还是断开状态,前照灯的近光都会点亮,不受前照灯开关控制。根据以往的维修经验,维修人员首先怀疑是前照灯开关出现了故障,导致近光无法关闭。维修人员将前照灯开关的导线侧插接器断开,试车发现故障依然存在,于是排除了前照灯开关出现问题的可能性。

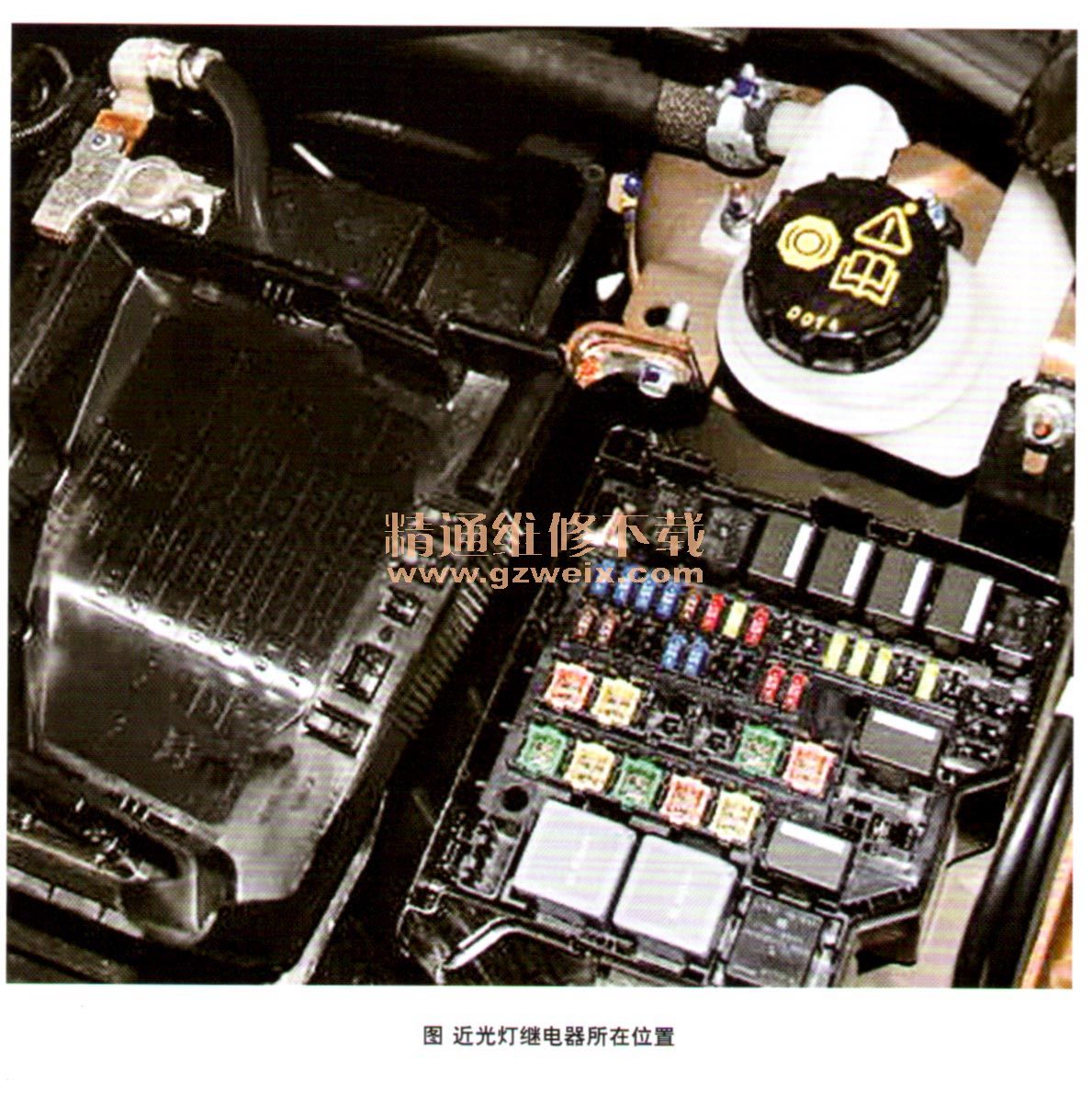

    在点火开关接通的情况下,断开近光灯继电器,此时近光灯不再点亮,将近光灯继电器和远光灯继电器对换后试车,发现故障并没有消失,因此也排除了近光灯继电器存在故障的可能性(图1)。接通点火开关,断开近光灯继电器,用试灯的一端连接近光灯继电器的供电(P+)端,另一端连接近光灯继电器的车身控制单元 (GEM)搭铁端,试灯点亮,说明GEM在前照灯开关断开的状态下,仍然有搭铁信号。依次断开GEM上的各插接器,发现断开白色或蓝色导线插接器中的任何一个,近光灯就会熄灭了。查阅资料得知,白色导线的插接器中有点火开关提供给GEM工作的电源线,而蓝色导线插接器中有近光继电器的输出导线。由此维修人员判断,故障应该是GEM自身出现问题所导致的。

    故障排除:更换全新的GEM后试车,故障排除。

相关资料:2009年福特嘉年华原厂维修手册(整合版)
