一辆行驶里程约13.3万km、配置CAF488Q1 2.0L发动机和4F27E 4速自动变速器的2010年福特福克斯轿车。客户反映:该车仪表的挡位显示异常,早晨凉车正常,行驶一段时间就只显示P。此前在其他维修厂处理过,但都没处理好。
故障诊断:接车后连接诊断仪,全车模块诊断没有故障存储,读变速器内部的挡位数据,发现变速器控制模块反馈的挡位信息与实际挂挡挡位相符,数据信号正常。路试该车升降挡正常,P挡锁功能正常,P/N位启动开关正常,倒档灯控制正常。整个检查下来除了仪表的挡位显示在所有挡位位置都显示P外,其他均没有发现异常现象。
挡位信号的传递是挡位开关传递给变速器控制模块,变速器控制模块通过CAN网络将相关信息传递给仪表,仪表将相关信息显示出来。
结合试车结果分析可能由于以下因索造成:
·线路故障
·挡位开关
·变速器控制模块
·仪表
根据电路图(如图1所示)分别对变速器控制模块C414的11号、1号、2号针脚,挡位开关C438的1号脚供电,C414的3号、4号、83号、33号脚的搭铁进行确认,又对变速器挡位开关C438的2号、4号、5号、8号脚到变速器控制模块的C414DE的54号、53号、74号、52号脚的4条信号线路进行检查确认,没有短路和虚接。又检查了变速器控制模块到仪表的两条通信线都没有虚接短路的。
诊断仪能从变速器控制模块内读到准确的挡位信息,并且挡位开关的相关功能和线路都正常,所以排除了挡位开关的原因。
变速器控制单元在接收到了挡位信息后通过CAN网络传递给仪表,首先CAN线路确认过,其次如果CAN网络线路有异常,系统内应该有相关故障存储,所以也排除了网络的影响。剩下的就是变速器控制单元和仪表了,一是变速器控制单元不能正确的传递相关信息,二是仪表收到信息后不能正确的显示出来。至此只能是通过替换的方式来验证故障点,于是将方案跟客户沟通,客户说这两个配件之前维修时都更换过,但故障没有解决。
如果客户说的更换过,那么我们之前的推断都是错的(也不排除之前维修过程有问题)。
于是重新理思路,客户反映该车凉车正常,另外怀疑与该故障有关的配件,检杳过也换过,除了挂挡机构,于是围绕这两点进行排杳。

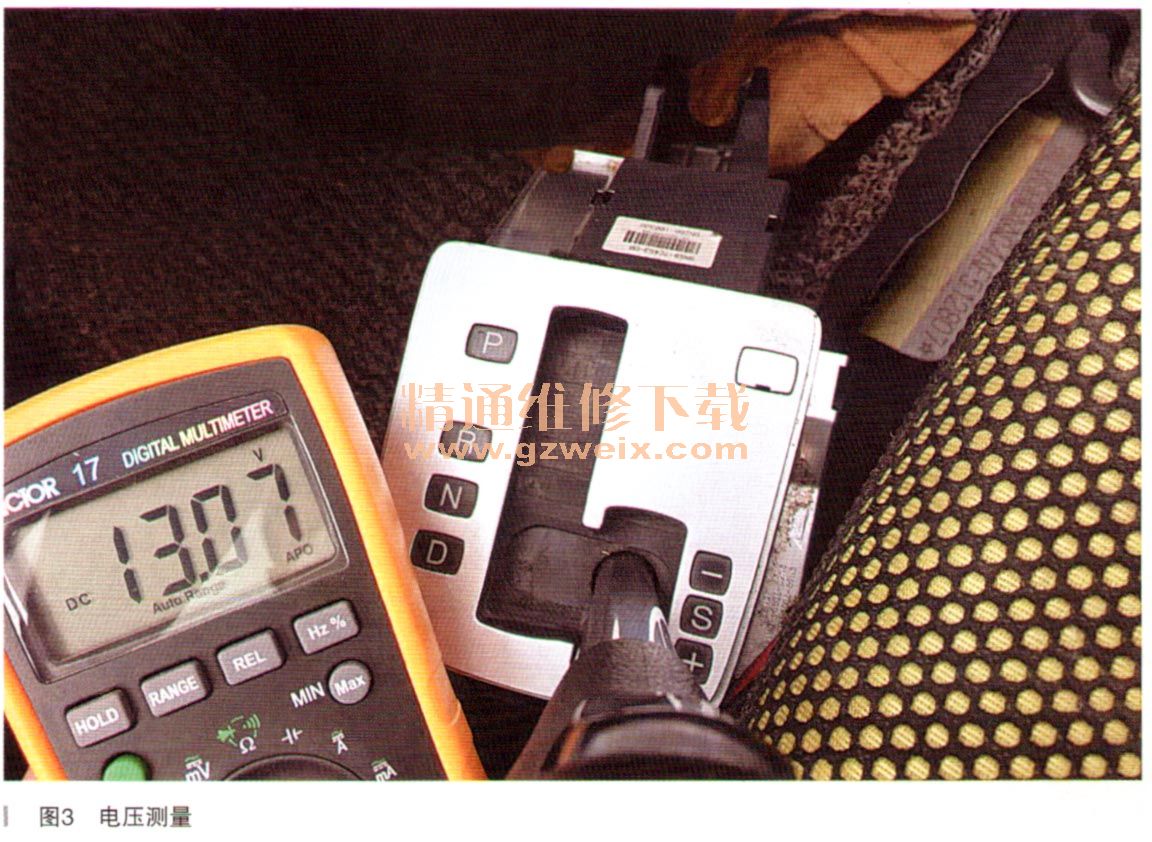

第二天凉车重新试车,发现启动后仪表显示正常,P、R、N、D挡和手动模式显示都正常,但是没挂几次故障就会重现。拆开挂挡机构的线路(如图2所示)进行了检测,分别测试了N93排挡杆单元C383的3号脚的供电和4号脚的接地以及与变速器连接的2条手动开关的线路C383的5号、6号脚和C414的59号、81号脚通断和性能,发现排挡杆在手动模式包括上下换挡5号、6号脚都是12V电压没有反应(如图3所示)。怀疑挡位开关的触点有问题导致故障出现。
