一辆行驶里程约2.6万km、配置C61.6L电控汽油发动机和自动变速器的2015年福特福克斯轿车。该车因右侧转向灯不工作。
故障诊断:维修技师接车后,首先对故障现象进行了验证。将点火开关置于IG挡位,打开左侧转向灯,转向灯工作正常;打开右侧转向灯,右侧转向灯均不工作(包括仪表盘内的右侧转向指示灯)。按下

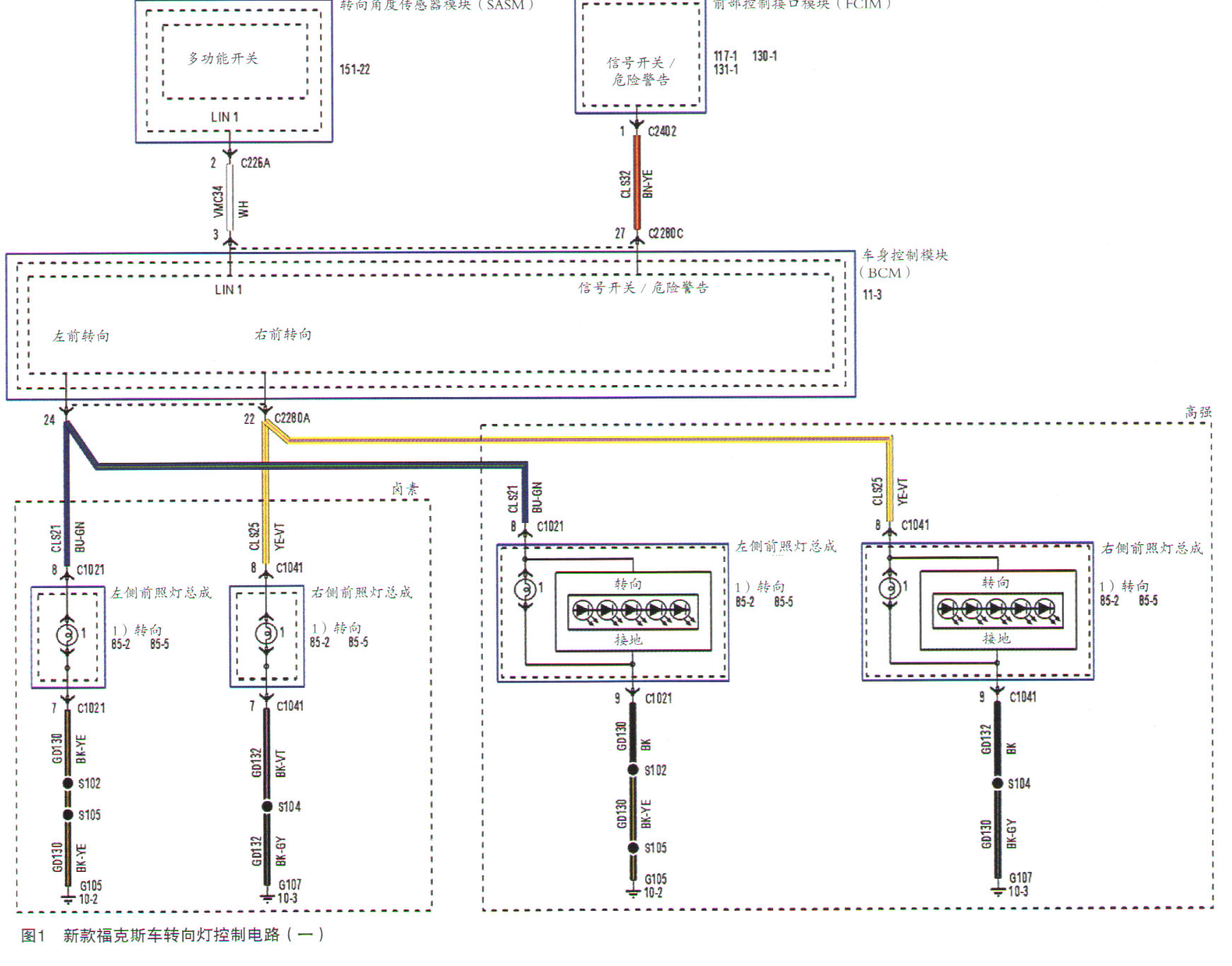

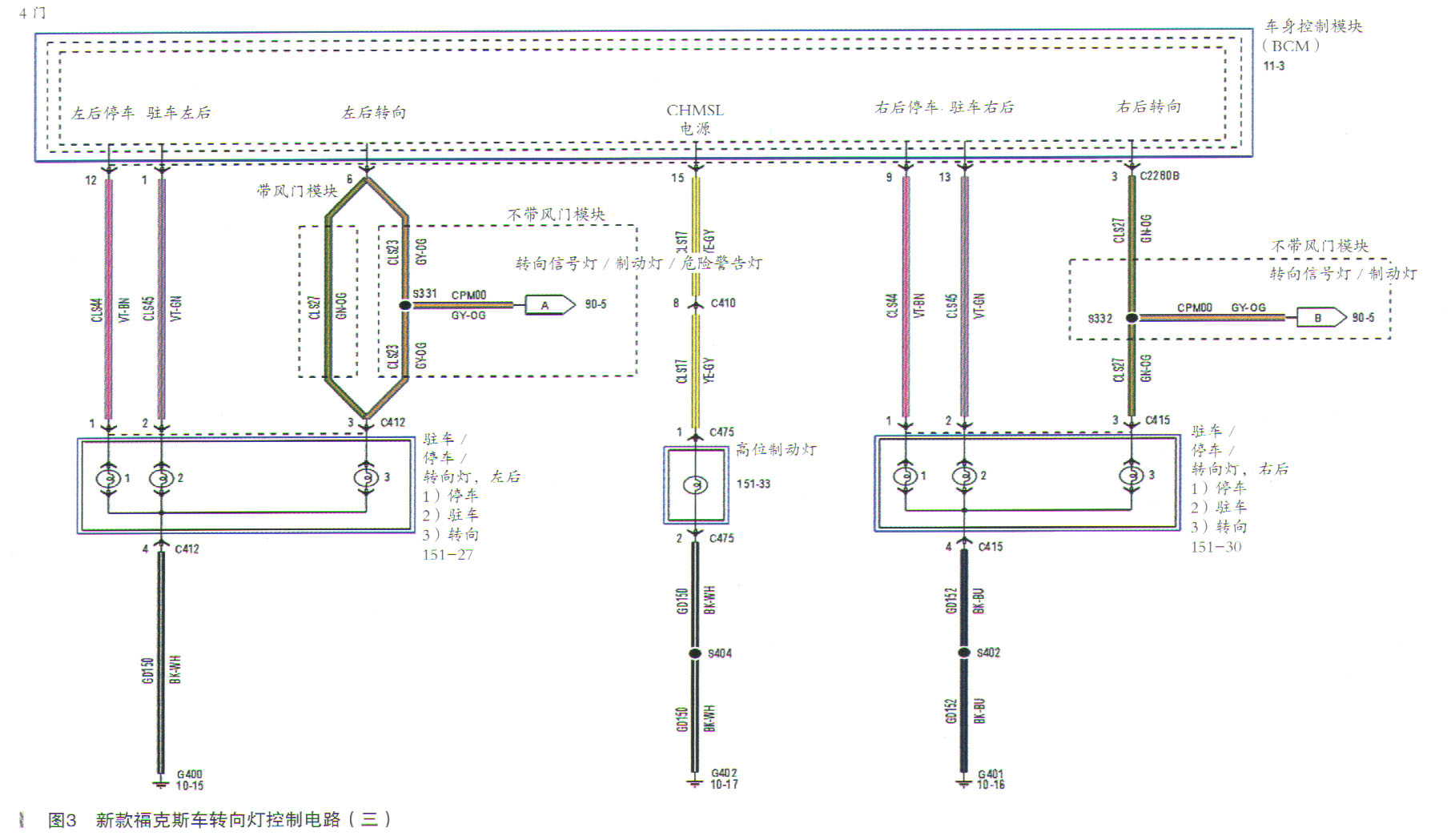

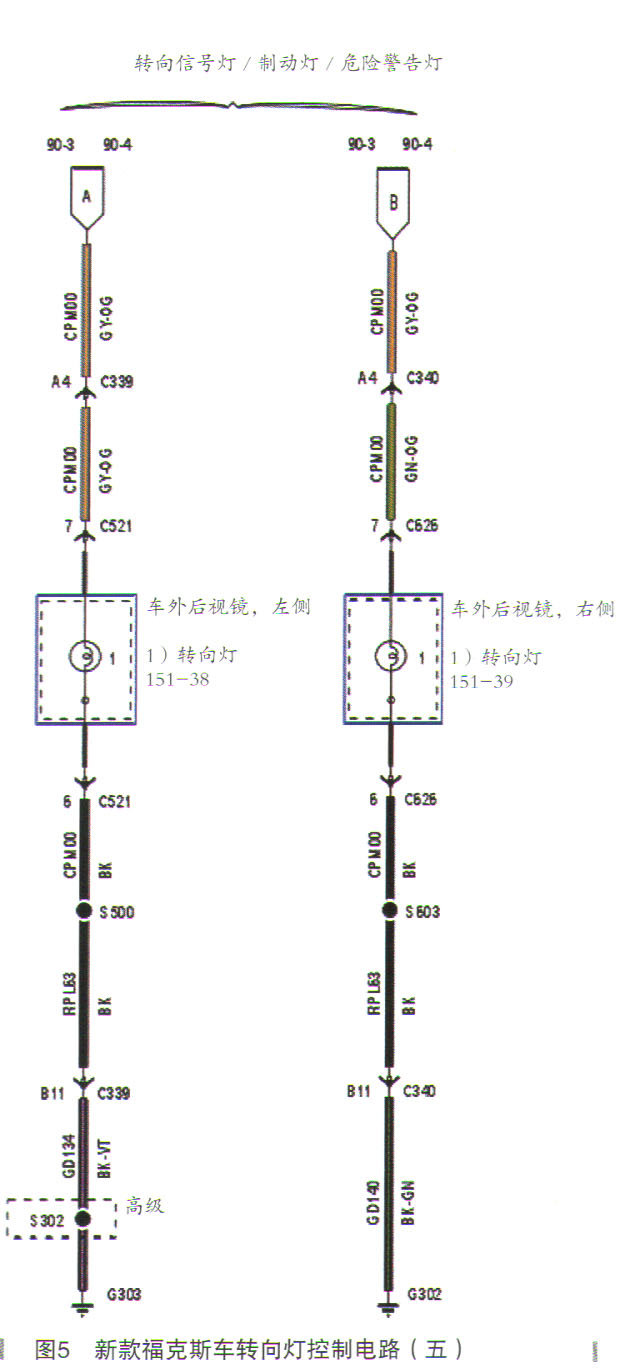

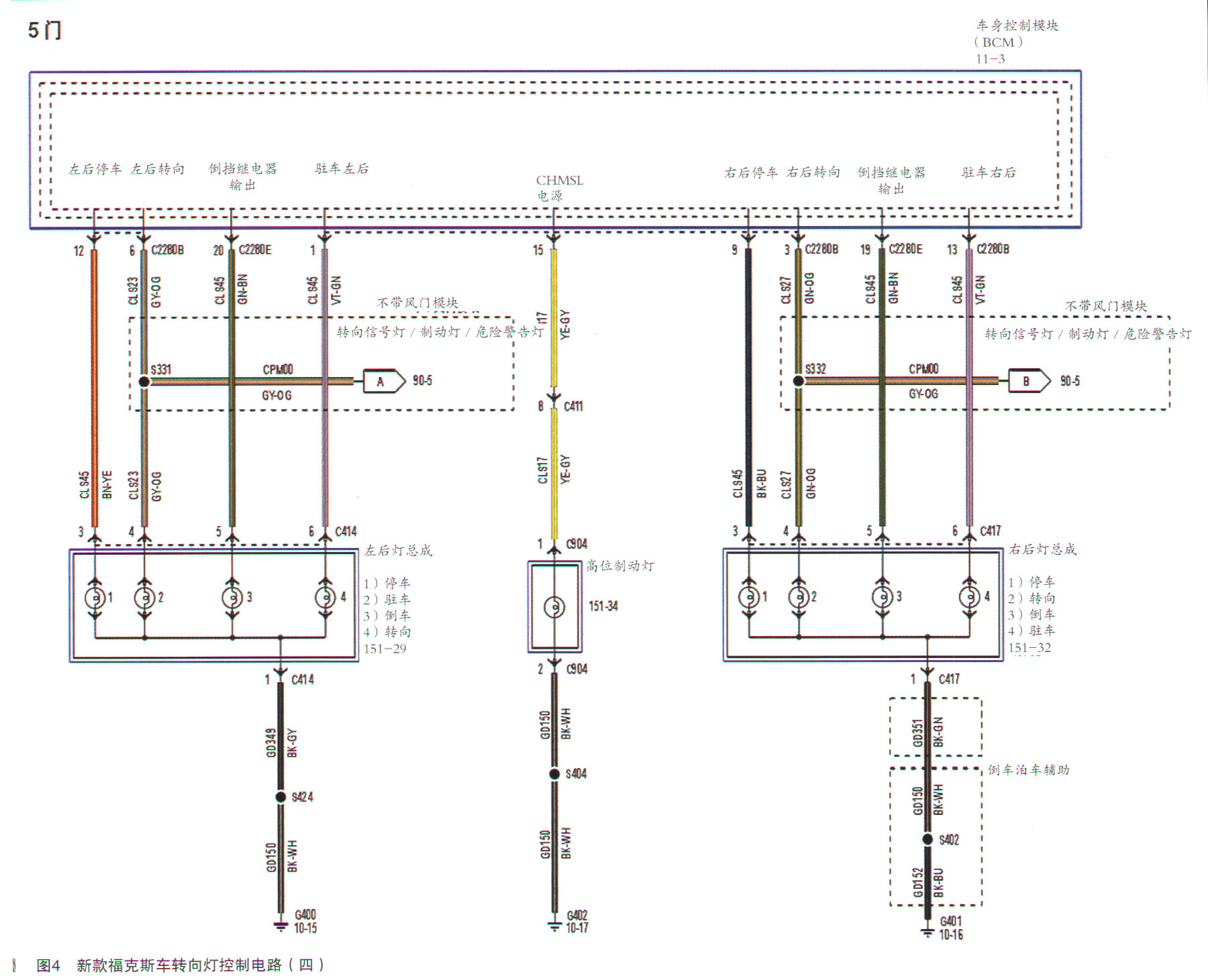

危险警告灯开关(双闪灯开关),也只有左侧转向灯工作,右侧不工作,其他电器设备均工作正常。该款车型转向灯控制电路如图1~图5所示。
根据故障现象结合该车型转向灯控制电路图初步分析,造成该车右侧转向灯均不工作的可能因素有:(1)车身电器控制模块(
BCM)本体故障;(2)右侧转向灯灯泡损坏;(3)右侧转向灯电路故障(断路或短路);(4)
BCM供电电源或搭铁回路故障等。

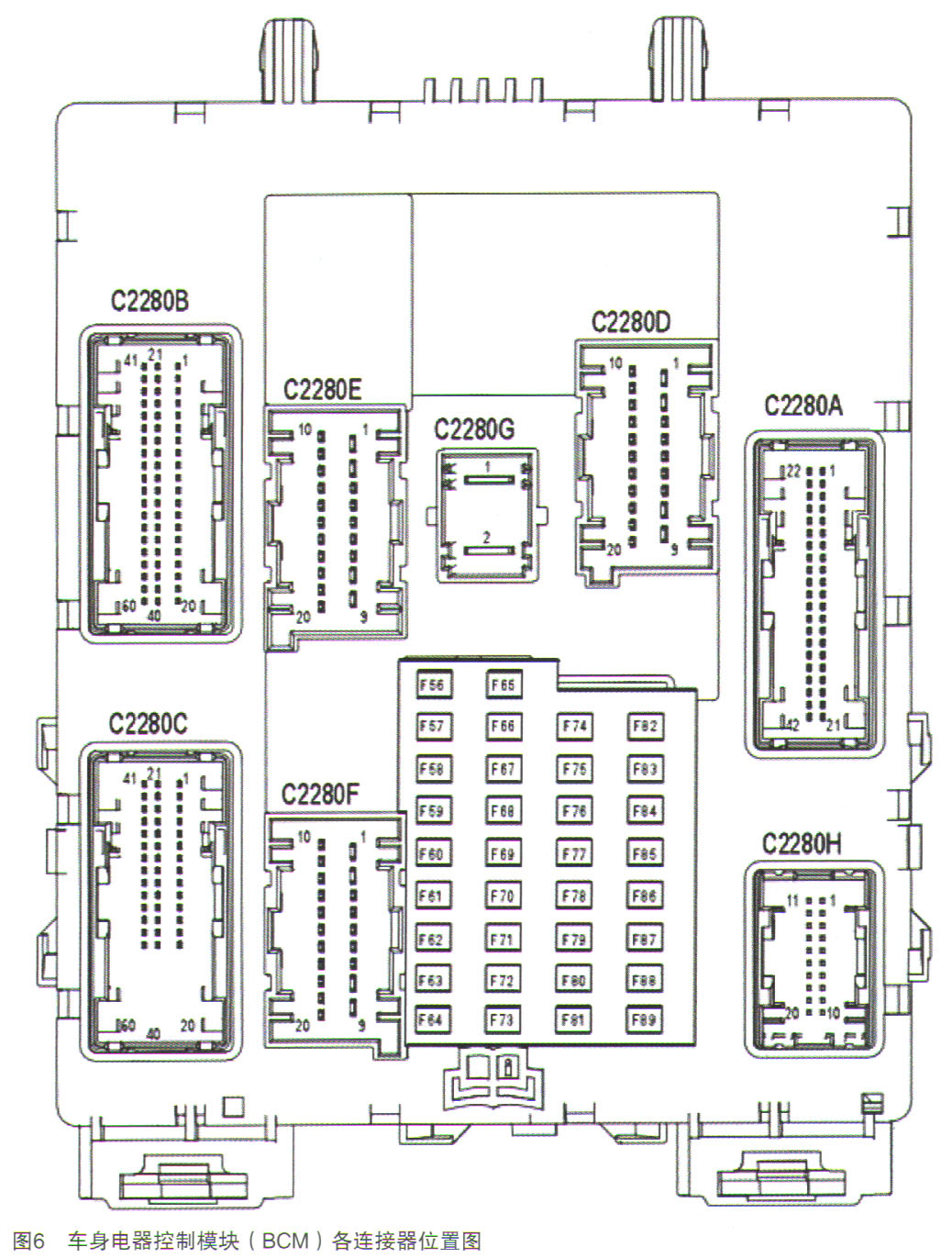

本着由简到繁的原则,首先检查右侧前、后转向灯灯泡,前、后转向灯灯泡,均完好无损。分别检测右前、右后转向灯灯泡的供电,对地电压为0V,异常。通过维修手册的保险丝与继电器信息栏查找到车身电器控制模块
BCM各连接器的方位,如图6所示。
