用示波器测量车身电器控制模块(

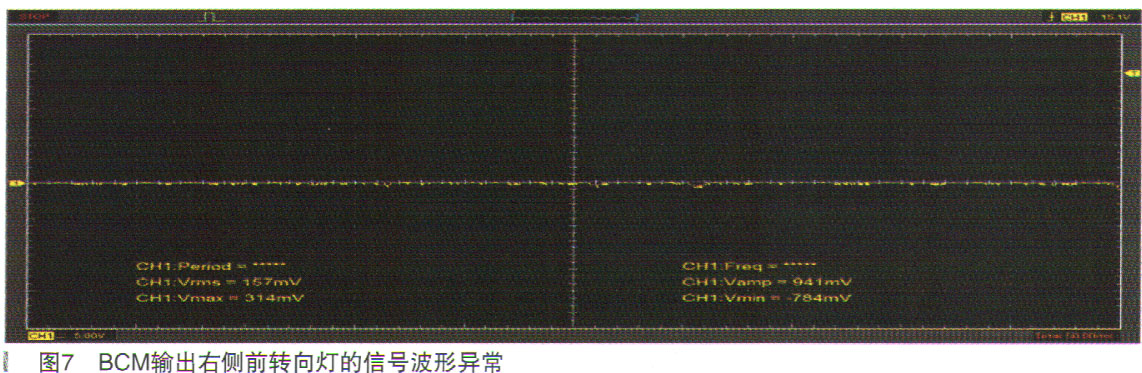

BCM)C2280A连接器的22号端子(右前转向灯的输出信号)波形如图7所示,异常。
测量车身电器控制模块(

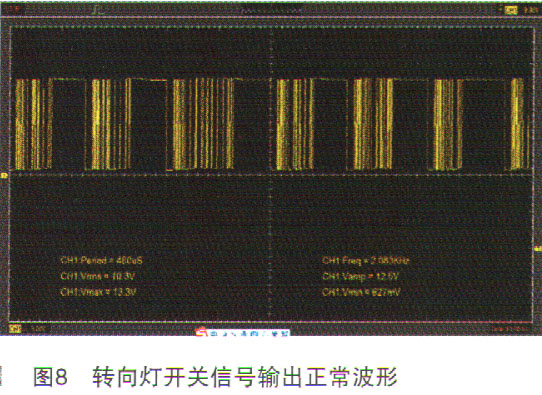

BCM)C2280C连接器的3号端子转向灯开关输入信号(左转向或右转向),其波形一致,如图8所示,说明转向灯开关及其输出信号线无异常。
测量车身电器控制模块(

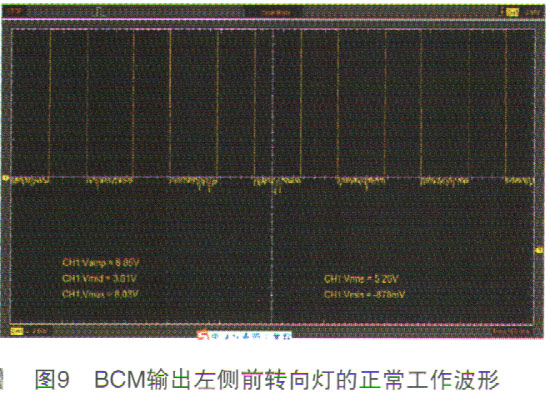

BCM)C2280A连接器的24号端子(左前转向灯的输出信号)输出波形如图9所示,正常。
检测车身电器控制模块(

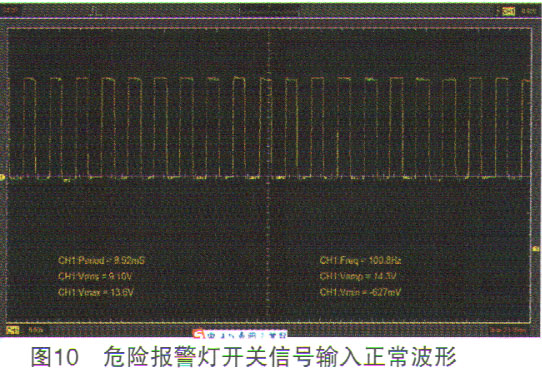

BCM)C2280C连接器的27号端子,危险报警灯开关输入信号波形如图10所示,正常。
用跨接线给车身电器控制模块(
BCM)C2280A连接器的22号端子直接供电,右前转向灯点亮正常,用跨接线给车身电器控制模块(
BCM)C2280B连接器的3号端子直接供电,右后转向灯及车外右后视镜侧转向灯点亮正常,说明右侧转向灯电路正常。检查至此,唯有怀疑车身电器控制模块(
BCM)内部故障才会导致右侧转向灯不工作。
故障排除:为了减少误判,维修技师找了一台同型号的车,将车身电器控制模块(
BCM)拆下安装到故障车上进行验证,故障车右侧转向灯工作正常,说明故障车车身电器控制模块(
BCM)已损坏。经与客户商量同意,更换一新的车身电器控制模块(

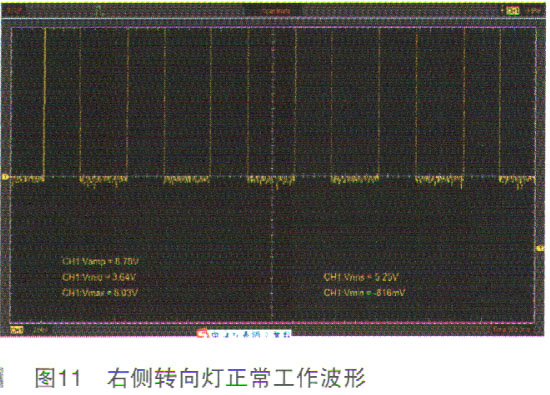

BCM)并进行编程后,故障车右侧转向灯及其他电器设备均工作正常,其右侧转向灯正常工作波形如图11所示,至此故障排除。
