故障现象:后窗加热不工作。
维修过程: 通过客户所描述的故障现象, 分析可能造成的原
因:
1. 保险丝熔断
2. 继电器损坏
3. 线路故障
4. 空调控制面板故障
5. 加热器故障

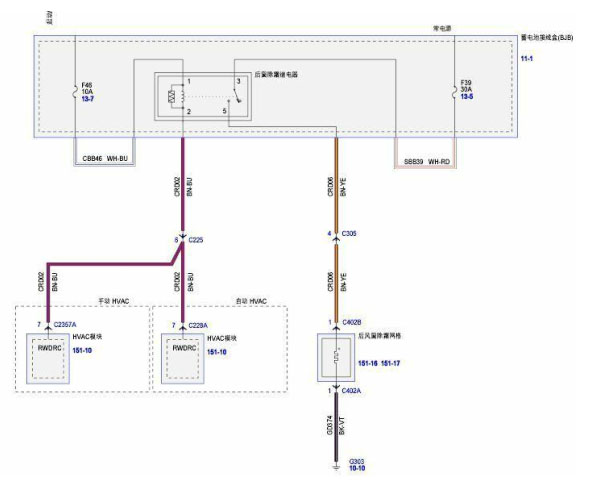

首先检查车辆是否有额外的加装,因为加装可能会导致异常的电流消耗,导致加热器不工作。检查没有加装。起动车辆验证客户描述的故障现象,后风挡确实存在不加热故障。并且在 BJB 中,没有听到继电器吸合的声音。通过电路图, 可以得知,后窗加热器继电器的线圈,通过 F46, 10 A 的保险丝供电。继电器的触点是 F39, 30A 保险丝供电。通过测量保险丝两侧的电压判断保险丝正常 。
由于之前没有听到继电器吸合的声音, 先检查继电器的控制部分。由电路图可知,继电器通过 F46 供电,由空调面板控制搭铁。继电器供电之前已经排除。
拆卸空调面板(线路保持链接),测量空调面板的 7#脚电压为 12V。说明由后窗加热继电器的 2#脚到空调面板的 7#脚的线路没有问题。
打开后窗加热,空调面板的 7#脚电压依然未 12V 不变。
这说明故障可能是: 1、空调面板故障; 2 空调面板线路问题。
测试空调面板的其它功能正常,说明空调面板的供电与搭铁没有问题。断开空调面板,将 7#脚直接搭铁,后窗加热继电器吸合,加热器工作正常。
由此,故障锁定为空调面板故障。 更换空调控制面板后故障排除。
