维修过程： 车到我店验证故障现象，热车时没有发现客户反映的不能启动问题。

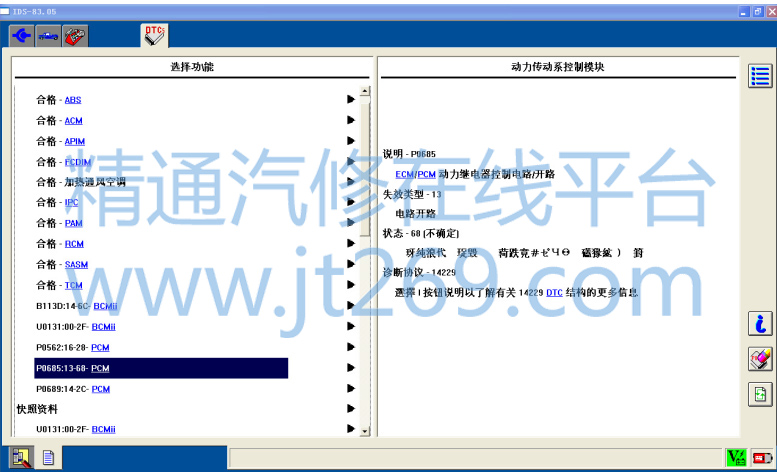

IDSD 读取 PCM 模块储存故障码有以下：

P0689-PCM.

P0685-PCM.

P0562-PCM



由于此车故障现象无法从现，只能从故障码入手进行初步检查维修，根据故障码含义可以理解为 PCM 模块电源继电器（R14）出现断路现象，用 IDS 也能清除故障码。参照维修线路图（303-14A-4）， 断开 R14 继电器故障现象出现，有启动马达但打不燃，再用 IDS 读取故障码与客户报修时故障一样。此时故障可以锁定在：

1:R14 继电器本身

2:R14 继电器电源及控制继电器线路

3:PCM 模块

首先检查了 R14 继电器电源及 PCM 控制线圈的接地线路目前都正常，线路插针也没有虚接现象，可以排除线路问题。

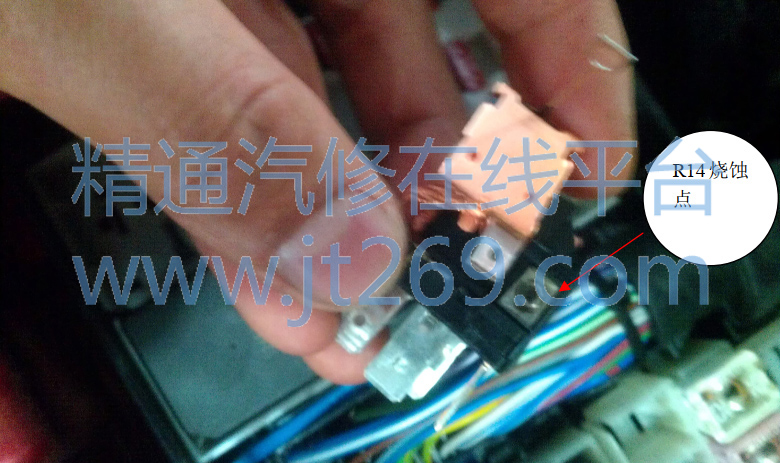

拆开继电器检查，发现继电器触点烧蚀（如图）， 更换继电器后交与客户已经 1 个月了，电话联系客户目前没故障出现。

维修总结： 合理利用专用工具及维修资料，熟练掌握控制原理，针对故障进行逐步模拟分析，对于此类间接性故障能更清晰有效的锁定故障点，提高一次性修复率。
