福特福克斯线路故障导致无法通信
来源:本站整理  作者:佚名  2023-04-27 10:06:26

 故障现象:一辆行驶里程约 15 万 km 的 2008 年长安福特福克斯 1. 6L 手动档轿车,该车因为碰撞事故进厂修理车身,修好后使用专用故障诊断仪 IDS 无法与动力系统控制单元 PCM进行通信。

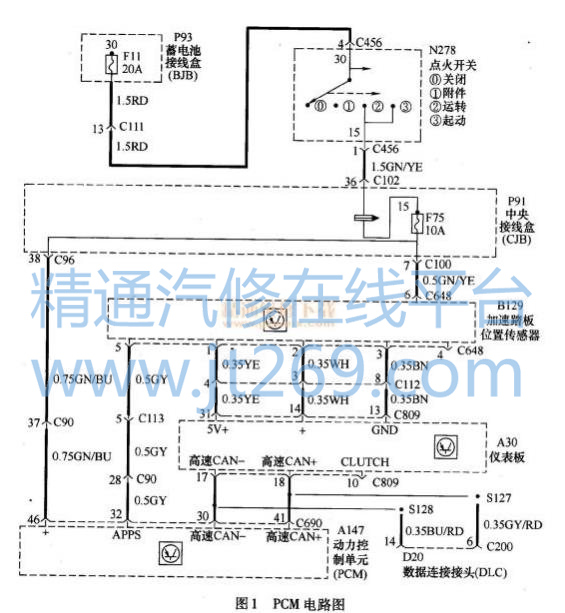

维修经过检查分析:维修人员首先推测在碰撞事故中因为线路短路导致 PCM 损坏,检查发动机线束外观没有发现问题,于是从相同型号车上拆下 PCM 进行替换,但替换后 PCM 仍然无法通信,这说明 PCM 应该没有问题,故障点应该出在线路上断开蓄电池搭铁线,找到 PCM 电路图(图1),测量诊断接口 DLC 的 6 号脚和 14 号脚之间的电阻,测量结果为 60. 1Ω,正常,这说明诊断接口 DLC 与 PCM 之间的线路正常。接上蓄电池搭铁线,关闭点火开关,拆下 PCM 上的线束插头 C690,打开点火开关至②位,分别测量诊断接口DLC 的 6 号脚、 14 号脚与搭铁之间的电压,发现无电压,正常。关闭点火开关,分别测量 DLC 的 6 号脚、 14 号脚与搭铁之间的电阻,电阻都大于 10000Ω,这说明 CAN 总线正常。

将所有线束插头都插好,打开点火开关,用 IDS 试着与PCM 建立通信,还是无法进入。此时突然想起打开点火开关时电子节气门 ETB 未发出“嗡嗡”的声音,正常情况下,打开点火开关时 ETB 应该动作。难道是 PCM 无供电导致 ETB 未动作?拆开 PCM 线束插头 C690,打开点火开关,用万用表测量 46 号脚电压。接着用万用表测量中央接线盒 CJB 插座 C96的 38 号脚,电压为 12. 8V。用万用表测量线束插头 C%的38 号脚与线束插头 C690 的 46 号脚之间电阻为∞。看来问题出在缴蓝色的这条线上。考虑到这条线上有 1 个 C90,装复后再测量 C96 与 38 号脚与 C690 的 46 号脚之间电阻,结果低于 2Ω,看来果然是 C90 插头出了问题,从新固定插头故障排除。


关键词:福克斯
